Plastech › Forum › Wtryskiwanie › Siła zwarcia/zamknięcia formy

Forum Plastech. Największe forum branżowe.

Pytaj! Odpowiadaj! Dyskutuj!


Dodaj temat Odpowiedz

Forum » Wtryskiwanie » Siła zwarcia/zamknięcia formy

Autor Wiadomość
Rap3k84
Rap3k84
post Wysłany: 7 sty 2010, 13:34
Witam
szukam sposobu na wyznaczanie siły zwarcia/zamknięcia formy.

jakiś wzór! cokolwiek! co pomoże mi poklasyfikować posiadane ok. 150 form na poszczególne maszyny.

przeszukałem "cały internet" i nic
a jedyne co znalazlem to

Fz = A*Pw*(0,5-0,8)/100= [kN]

Aw(cm^2)
Pw w(bar)

ale coś tu jest nie tak
help!!
pm Odpowiedz
Pawel69
Pawel69
post Wysłany: 14 sty 2010, 14:32
Siła rozwierająca formę = proj. powierzchnia x ciśnienie wewnętrzne

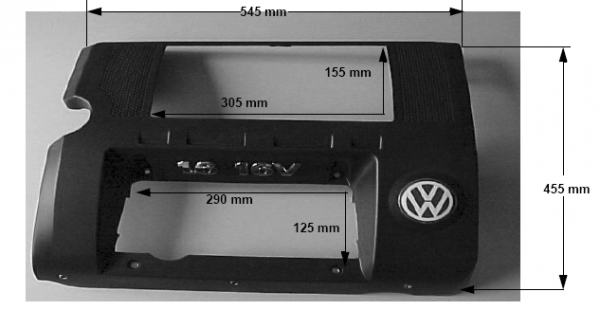

-projektowana powierzchnia: 54,5 cm x 45,5 cm = 2480 cm2
-minus powierzchnia: 30,5 cm x 15,5 cm = - 470 cm 29,0 cm x 12,5 cm = - 360 cm2
to daje: 1650 cm2

Ciśnienie wewnątrz formy: 350 bar wg tabeli

• Siła rozwierająca formę = 1650 cm2 x 350 bar = 577500 N

Siła zamykania powinna wynosić ok. 1,2 x siła rozwierająca formę = 700 t

pm Odpowiedz
Xxxkacperxxx4
Xxxkacperxxx4
post Wysłany: 17 sie 2010, 11:52
Witajcie.

Proponuję wziąć jeszcze poprawkę na wysokość formy i gramaturę detalu

Pozdrawiam :)
pm Odpowiedz
