Nowy system mocowania czujników

Nowy system mocowania czujników

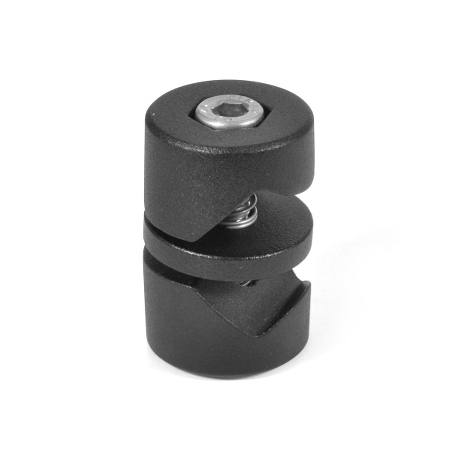

Dwukierunkowy łącznik obrotowy firmy Elesa+Ganter o oznaczeniu GN 490 przeznaczony jest do łączenia dwóch okrągłych profili z jednoczesną możliwością zmiany ich wzajemnego kąta położenia. Łącznik może być stosowany do mocowania czujników, kamer czy węży z chłodziwem, może być także mocowany do podłoża przy pomocy magnesu trwałego.

Konstrukcja łącznika składa się z dwóch specjalnie wyprofilowanych segmentów, oddzielonych płytą centralną. Wszystkie elementy połączone są śrubą imbusową (typ A) lub dźwignią nastawną, ułatwiającą operowanie łącznikiem (typ B). Na trzpieniu śruby (lub dźwigni), pomiędzy elementami korpusu łącznika umieszczone zostały sprężyny. Ułatwia to zmianę kąta położenia lub wyjęcie profili z łącznika po zluzowaniu połączenia gwintowanego.

Mocowanie układów łączników do powierzchni magnetycznych możliwe jest dzięki wykorzystaniu kolejnych elementów USMC (Uniwersalnego systemu mocowania czujników) tj. podstawy GN 473 oraz magnesu trwałego GN 56.1.  Powstałe w ten sposób "drzewko" możemy zamocować w dowolnej pozycji, dzięki silnemu magnesowi trwałemu w podstawie. Element umożliwia mocowanie profili o średnicach 8, 10, 12 i 16 mm.

Łącznik obrotowy dwukierunkowy GN 490
