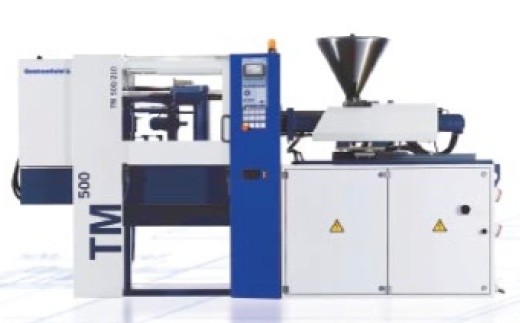

Wtryskarki kolanowe Battenfeld

Należy też wspomnieć, że system uplastyczniający wtryskarki spełnia wiele różnych wymagań. Ponieważ stale rosną wymagania odnośnie jakości wytwarzanych wyrobów, to zakres zastosowań został zoptymalizowany poprzez wspomniany już stały stosunek L/D 22:1 dla trzech rozmiarów ślimaka jednostki wtryskowej.

Same ślimaki wykonano ze stali chromowanej. Zaprojektowano je z pomocą programu CAE. W układach tej serii może być w pełni wykorzystany skok ślimaka oraz zalety stałego stosunku L/D. Takie ślimaki gwarantują szeroki zakres zastosowań w przetwórstwie tworzyw sztucznych.

W odniesieniu do ślimaków do przetwórstwa poliolefin konieczne jest połączenie wysokiej wydajności plastyfikacji z doskonałą homogenizacją tworzywa. W tym celu Battenfeld opracował ślimaki o specjalnej konstrukcji. Za sprawą dodatkowych bruzd w strefie zasilającej są one bardzo dobrze wypełnione. Z kolei strefa mieszania, która została połączona ze strefą dozowania zapewnia dobrą homogenizację tworzywa. Z tak zaprojektowanym ślimakiem możliwa jest też właściwa dyspersja koloru i to z małą procentową ilością użytego barwnika. Jeśli chodzi natomiast o ślimaki do PVC, to producent dostarcza jednostki wtryskowe do przetwórstwa PVC-H i samego PVC.

Biorąc pod uwagę dokładne parametry techniczne jednej z maszyn należących do serii wtryskarek kolanowych TM, np. wtryskarki Battenfeld TM 1000 o sile zamykania 1000 kN, to prześwit miedzy kolumnami maszyny wynosi 420x420 mm, wysokość formy 200-450 mm, droga otwarcia 380 mm, średnica ślimaka dla jednostki wtryskowej TM 1000/210 - 25, 30, 35 mm, objętość wtrysku 73,6, 106, 144 cm sześciennych, maksymalny ciężar wtrysku (PS) 67,0 96,5 131,0 g, zaś maksymalna wydajność plastyfikacji 11,1, 13,9, 19,2 g/s.

We wtryskarkach zastosowano układ sterowania Unilog. Wyróżnia go m.in. wielopoziomowy system haseł dostępu do maszyny, który chroni wtryskarkę przed osobami niepowołanymi i zapewnia pełną kontrolę nad przebiegiem produkcji. Co szczególnie istotne, dzięki zastosowaniu systemu ustawiania parametrów opartego na jednostkach fizycznych możliwe jest przenoszenie ustawień procesu pomiędzy wtryskarkami o różnych wielkościach.
