Rozdrabniacze RDF

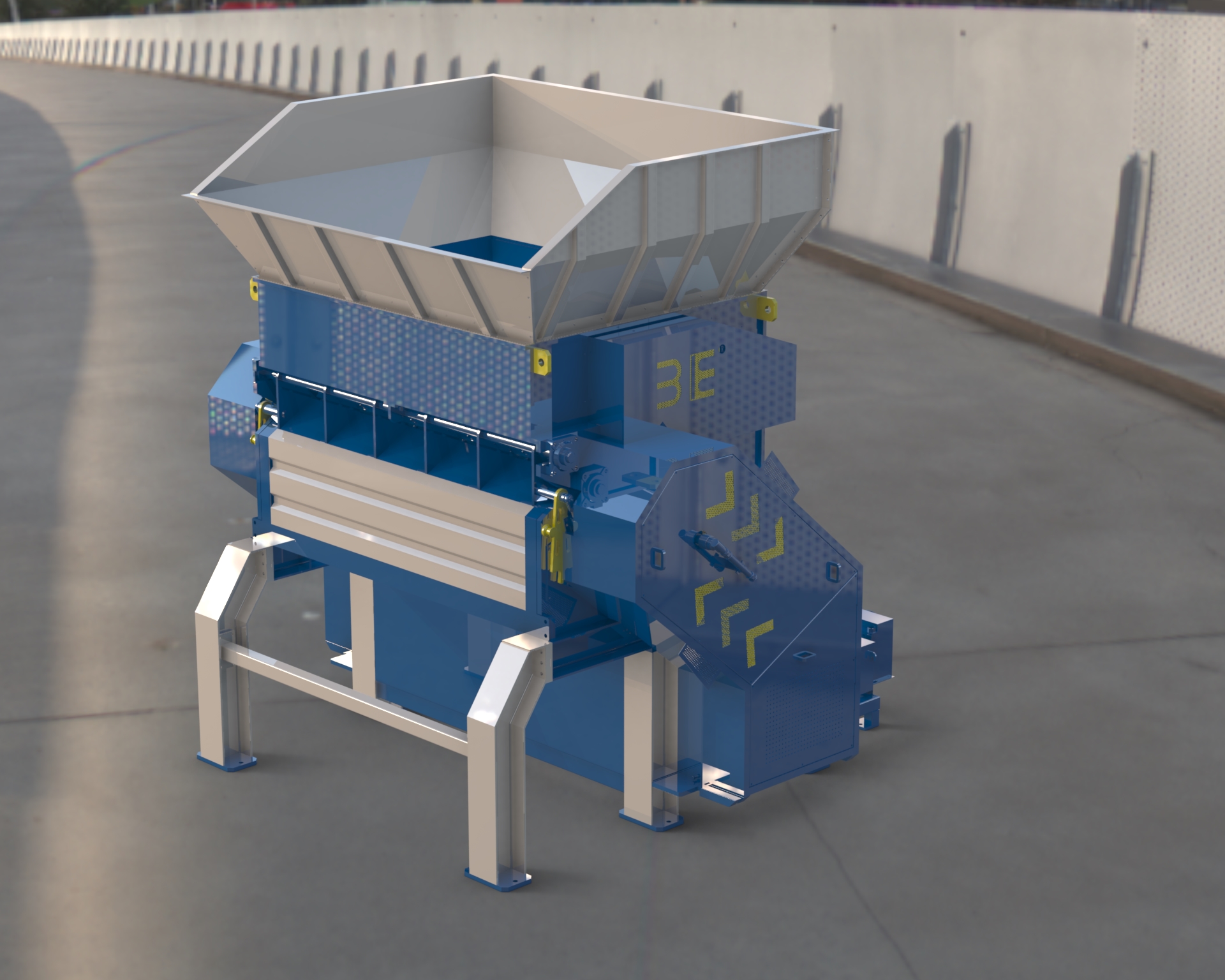

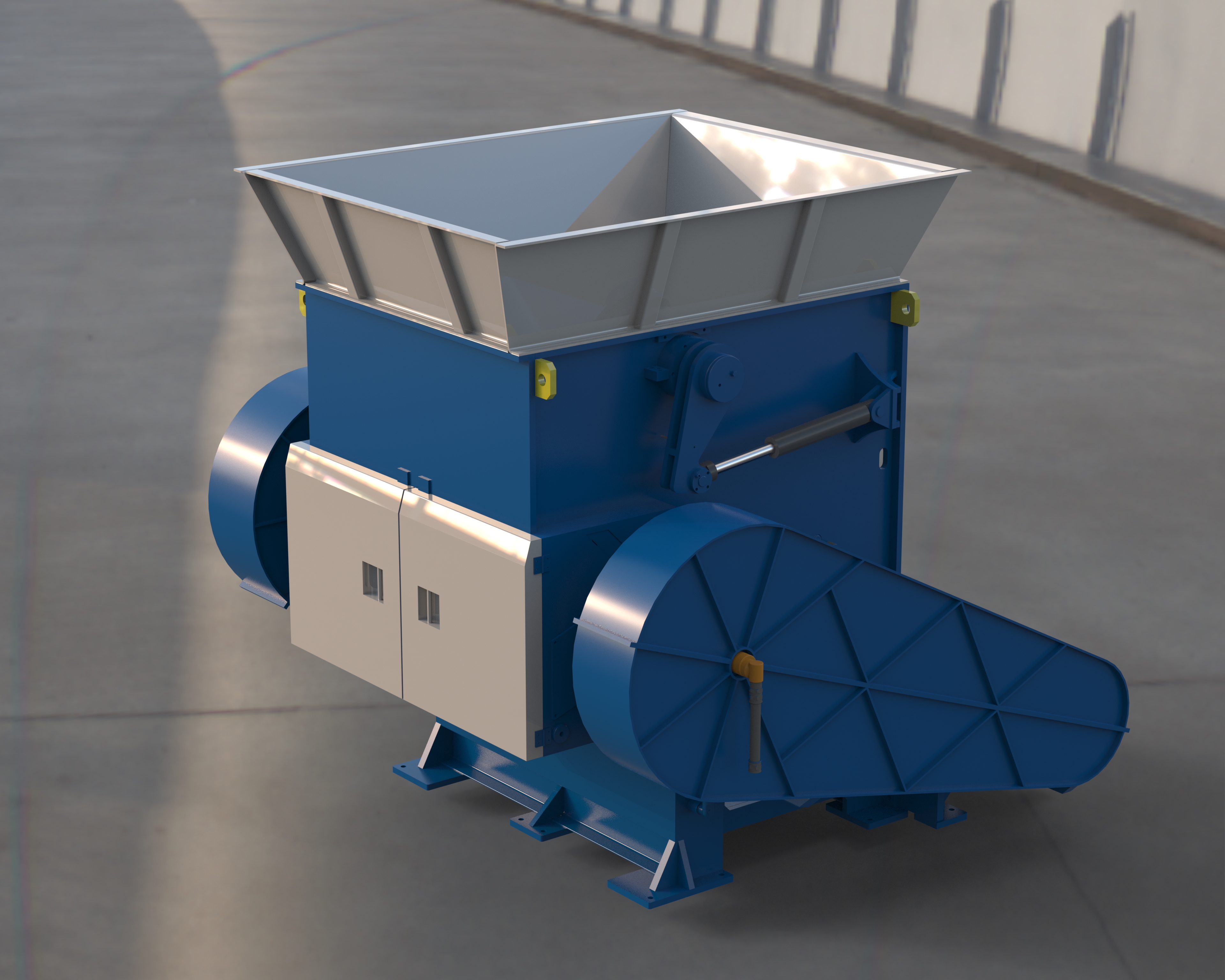

Jednowałowe rozdrabniacze serii WTBR – 3E Machinery
Rozdrabniacze jednowałowe serii WTBR firmy 3E Machinery to przemysłowe maszyny przeznaczone do intensywnego rozdrabniania materiałów o zróżnicowanej strukturze, ze szczególnym uwzględnieniem RDF/SRF oraz odpadów przygotowywanych do produkcji paliw alternatywnych.
Konstrukcja serii WTBR łączy wydajny układ tnący, hydrauliczny system docisku materiału oraz zaawansowane sterowanie procesem. Maszyny zostały zaprojektowane z myślą o instalacjach wymagających wysokiej przepustowości, stabilnej frakcji wyjściowej oraz niezawodnej pracy w warunkach przemysłowych.
WTBR znajduje zastosowanie m.in. w zakładach produkcji paliw alternatywnych, sortowniach, instalacjach przetwarzania odpadów oraz zakładach recyklingowych.
Układ napędowy
Rozdrabniacze WTBR wyposażone są w wysokosprawne, trójfazowe silniki elektryczne klasy IE3. Przeniesienie napędu z silnika na rotor realizowane jest za pomocą układu pasów klinowych, zapewniającego efektywne przekazywanie momentu obrotowego.
Zewnętrzne łożyskowanie rotora ogranicza kontakt łożysk z rozdrabnianym materiałem i ułatwia obsługę serwisową. Prędkość obrotowa rotora, standardowo w zakresie około 250–300 obr./min, kontrolowana jest za pomocą przemiennika częstotliwości, co umożliwia dostosowanie parametrów pracy do właściwości przetwarzanego materiału.
Wydajny układ tnący
Rotor wyposażony jest w wymienne noże o wymiarach 60 × 60 × 35 mm, współpracujące z dwoma rzędami noży stacjonarnych. Wielokrawędziowa konstrukcja noży umożliwia ich obracanie i ponowne wykorzystanie krawędzi roboczych, co pozwala wydłużyć okres eksploatacji oraz ograniczyć koszty części zużywających się.
System wymiennych sit pozwala kontrolować wielkość uzyskiwanej frakcji. Standardowa perforacja sita wynosi 40 mm, jednak może zostać dobrana indywidualnie do wymagań procesu technologicznego.
Zastosowany system chłodzenia rotora pomaga utrzymać odpowiednie warunki pracy podczas długotrwałego i intensywnego procesu rozdrabniania.
Hydrauliczny system docisku materiału
Jednym z kluczowych elementów konstrukcji WTBR jest hydraulicznie sterowany docisk pracujący po torze łukowym, którego zadaniem jest kontrolowane podawanie materiału w kierunku rotora.
Możliwość regulacji prędkości i parametrów pracy docisku pozwala zoptymalizować proces w zależności od rodzaju, gęstości i struktury przetwarzanego odpadu. Rozwiązanie zapewnia równomierne obciążenie układu tnącego oraz stabilną wydajność maszyny.
W układzie hydraulicznym stosowane są komponenty renomowanych producentów, m.in. SHIMADZU i YUKEN. System chłodzenia hydrauliki zapewnia stabilne parametry podczas pracy ciągłej.
Automatyczne sterowanie i zabezpieczenia
System sterowania wykorzystuje komponenty przemysłowe renomowanych producentów, m.in. SIEMENS i ABB. Sterownik SIEMENS LOGO! odpowiada za kontrolę podstawowych parametrów i sekwencji pracy urządzenia.
Maszyna wyposażona jest w system ochrony przed przeciążeniem. W przypadku nadmiernego obciążenia układu tnącego sterowanie może odpowiednio reagować zmianą parametrów pracy, ograniczając ryzyko zablokowania lub przeciążenia maszyny.
System bezpieczeństwa wykorzystuje również komponenty SCHMERSAL. Operator ma możliwość ręcznego sterowania kierunkiem pracy rotora oraz ruchem hydraulicznego docisku, co ułatwia obsługę i czynności serwisowe.
WTBR jako element kompletnej instalacji RDF/SRF
Rozdrabniacze WTBR mogą pracować jako samodzielne urządzenia lub jako integralny element kompletnej linii technologicznej do produkcji RDF/SRF. W zależności od procesu mogą współpracować z przenośnikami, separatorami magnetycznymi i metali nieżelaznych, przesiewaczami oraz pozostałymi urządzeniami do separacji i przygotowania paliwa alternatywnego.
GRABTRADE, jako wieloletni przedstawiciel 3E Machinery, zapewnia kompleksowe wsparcie w zakresie doboru modelu i konfiguracji maszyny, dostawy, uruchomienia, serwisu oraz części zamiennych i eksploatacyjnych.
Więcej informacji, dobór urządzenia i oferta:
