Dopasowanie dyszy agregatu i tulei wtryskowej
Wtryskiwanie

Sg_1992
11 lut 2021, 12:07 Sg_1992

Mam problem z właściwym doborem dyszy agregatu vs tulei wtryskowej.

Pracujemy ogółem na formach powierzonych od różnych klientów, na formach o bardzo

różnych wielkościach- maszyny od 200 do 1800 Ton.

Pojawił się problem z podlewaniem agregatu, jestem pewny, że to przez niewłaściwą geometrię tych

dwóch elementów, gdyż przy poprzedniej formie nie było problemu podlewania.

Znam zasady co do doboru tj Rtulei>r dyszy czy D tulei> d dyszy, natomiast mam problem ze sposobem pomiaru.

Początkowo mierzyłem suwmiarką średnicę tulei i fi dyszy ale wiem już, że to nie jest właściwa metoda. Używając natomiast promieniomierza z pomiarem dyszy nie  mam większych problemów- przykładam równo i patrzę czy przymiar dolega,

natomiast nie wiem jak przyłożyć przymiar do tulei wtryskowej na formie. Tam często nie jest to

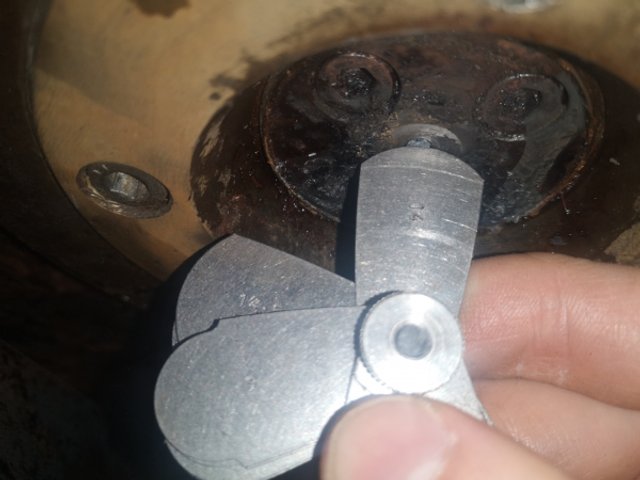

wykonane w formie łuku tylko zjechane na stożek i drugie podtoczenie przy samym otworze, wstawię zdjęcie jak to zmierzyłem, prośba o korektę, jeśli robię to źle.

Tutaj też środek przymiaru kierujemy na otwór i patrzymy czy "boki" przymiaru dolegają?

Radomiła

Yellow
12 lut 2021, 13:05 Yellow

Sg_1992 #(on) napisał:

Mam problem z właściwym doborem dyszy agregatu vs tulei wtryskowej.

Pracujemy ogółem na formach powierzonych od różnych klientów, na formach o bardzo

różnych wielkościach- maszyny od 200 do 1800 Ton.

Pojawił się problem z podlewaniem agregatu, jestem pewny, że to przez niewłaściwą geometrię tych

dwóch elementów, gdyż przy poprzedniej formie nie było problemu podlewania.

Znam zasady co do doboru tj Rtulei>r dyszy czy D tulei> d dyszy, natomiast mam problem ze sposobem pomiaru.

Początkowo mierzyłem suwmiarką średnicę tulei i fi dyszy ale wiem już, że to nie jest właściwa metoda. Używając natomiast promieniomierza z pomiarem dyszy nie  mam większych problemów- przykładam równo i patrzę czy przymiar dolega,

natomiast nie wiem jak przyłożyć przymiar do tulei wtryskowej na formie. Tam często nie jest to

wykonane w formie łuku tylko zjechane na stożek i drugie podtoczenie przy samym otworze, wstawię zdjęcie jak to zmierzyłem, prośba o korektę, jeśli robię to źle.

Tutaj też środek przymiaru kierujemy na otwór i patrzymy czy "boki" przymiaru dolegają?


Cześć,


cały promień tulei wtryskowej musi idealnie przylegać do przymiaru. Jeśli masz inne promienie to pojawia się podlanie.

Czasami żeby to zmierzyć konieczne jest odkręcenie płyty podporowej formy po stronie GK i dopiero wtedy robi się miejsce żeby to sprawdzić.

Pozdrawiam

Yellow®

Spl_lodz
16 lut 2021, 15:53 Spl_lodz

Sg_1992 #(on) napisał:

Mam problem z właściwym doborem dyszy agregatu vs tulei wtryskowej.

Pracujemy ogółem na formach powierzonych od różnych klientów, na formach o bardzo

różnych wielkościach- maszyny od 200 do 1800 Ton.

Pojawił się problem z podlewaniem agregatu, jestem pewny, że to przez niewłaściwą geometrię tych

dwóch elementów, gdyż przy poprzedniej formie nie było problemu podlewania.

Znam zasady co do doboru tj Rtulei>r dyszy czy D tulei> d dyszy, natomiast mam problem ze sposobem pomiaru.

Początkowo mierzyłem suwmiarką średnicę tulei i fi dyszy ale wiem już, że to nie jest właściwa metoda. Używając natomiast promieniomierza z pomiarem dyszy nie  mam większych problemów- przykładam równo i patrzę czy przymiar dolega,

natomiast nie wiem jak przyłożyć przymiar do tulei wtryskowej na formie. Tam często nie jest to

wykonane w formie łuku tylko zjechane na stożek i drugie podtoczenie przy samym otworze, wstawię zdjęcie jak to zmierzyłem, prośba o korektę, jeśli robię to źle.

Tutaj też środek przymiaru kierujemy na otwór i patrzymy czy "boki" przymiaru dolegają?


Średnice możesz łatwo sprawdzać używając np. SPRAWDZIAN DO DYSZ I TULEI (SR-2-12-140)

Co do wytycznych zapraszam do lektury Średnica dyszy wtryskowej na blogu ascons.pl

W temacie promieni ja zalecam stosowanie się do norm EUROMAP. Jeżeli chcemy sprawdzić promienie to zdecydowanie trudniej będzie to zweryfikować na tulei, gdzie może ona być głęboko osadzona. Wtedy niezbędne będzie rozkręcenie formy, tak jak wskazuje kolega Yellow.

Jest także możliwość "odbicia na kalkę" lub na przysłowiową kartkę. Dzięki temu po części jesteśmy w stanie ocenić wielkość przylegania/kontaktu dyszy i tulei.

Pozdrawiam

ascons.pl
