Jetting szyba MABS
Wtryskiwanie

Dawisiatmt
1 kwi 2021, 1:46 Dawisiatmt

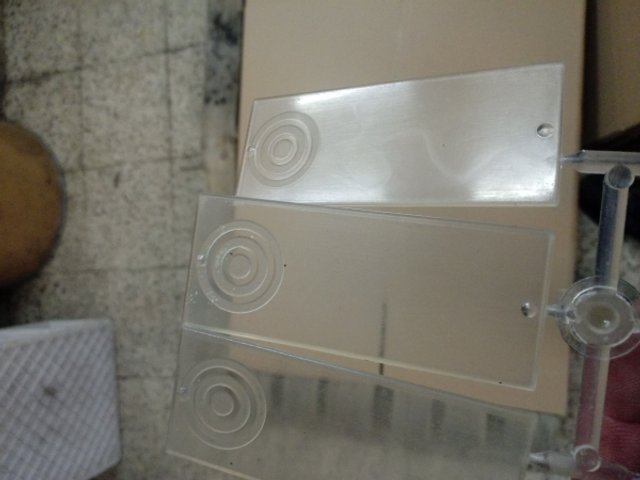

Witam jak w temacie mam problem z wtryskiem szyby z MABS z formy wypada 6 takich szybek jak na zdjeciu na 1 wychodzi tak zwany jetting dodam ze z tworzywa typu PS czy PC tego nie ma macie moze jakis pomysl dlaczego tak sie dzieje ? Czy to wada formy ze np w tej 1 szyce jest za wąski przelot albo jest forma zle wypoziomowana ?



Jangdu
1 kwi 2021, 6:52 Jangdu

Dawisiatmt,

Forma jest 6x z układem szeregowym co już na wstępie jest nie do końca optymalne (drogi płynięcia nie są równe między gniazdami). Więc trzeba balansować zimny wlewek.

Co do Twojego pytania, to najprawdopodobniej w gnieździe z Jettingiem średnica przewężki jest o innej geometrii niż dla pozostałych gniazd. Jetting powstaje też przy wtrysku w pustą przestrzeń, pomiędzy ściankami. Jeśli to możliwe, zmień kąt pod którym przewężka jest nachylona, aby skierować strumień tworzywa w ściankę i aby się na niej "rozbił" front tworzywa.

Jeśli możesz, to pokaż nam analizę short shotów, aby widać było jak przebiega wypełnianie poszczególnych gniazd formy.

Pozdrawiam

Radomir

Dawisiatmt
1 kwi 2021, 7:11 Dawisiatmt

Poziomowanie formy jest ok dodam ze na Ps i pc chodzila normalnie. W tym samamym ustawieniu polozenia formy . moze problem polega na zmianie maszyny z 65t na 160t? Wiekszy slimak wiec automatycznie szybciej daną

dawke wtryskuje ?


Simonex77
1 kwi 2021, 7:23 Simonex77

A forma jest zimna czy podgrzewana?

Dawisiatmt
1 kwi 2021, 16:38 Dawisiatmt

Simonex77 #(on) napisał:

A forma jest zimna czy podgrzewana?


Probowalem i na zimnej i na termostacie na zimnej jetting pojawia sie jeszcze na 1 sztuce po przeciwnej stronie a na termostatowanej na tej co na zdjeciu termostat ustawiony na 70/80 stopni celcjusza

Dawisiatmt
1 kwi 2021, 22:36 Dawisiatmt

Jangdu #(on) napisał:

Dawisiatmt,

Forma jest 6x z układem szeregowym co już na wstępie jest nie do końca optymalne (drogi płynięcia nie są równe między gniazdami). Więc trzeba balansować zimny wlewek.

Co do Twojego pytania, to najprawdopodobniej w gnieździe z Jettingiem średnica przewężki jest o innej geometrii niż dla pozostałych gniazd. Jetting powstaje też przy wtrysku w pustą przestrzeń, pomiędzy ściankami. Jeśli to możliwe, zmień kąt pod którym przewężka jest nachylona, aby skierować strumień tworzywa w ściankę i aby się na niej "rozbił" front tworzywa.

Jeśli możesz, to pokaż nam analizę short shotów, aby widać było jak przebiega wypełnianie poszczególnych gniazd formy.

Pozdrawiam

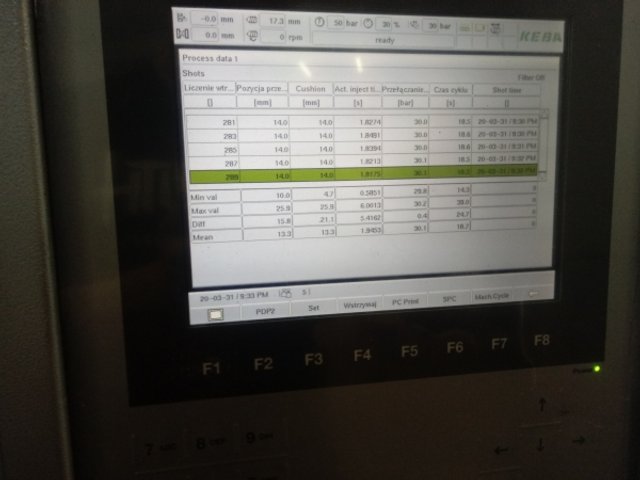

W tej maszynie tylko takie shoty mamy niestety

Jangdu
2 kwi 2021, 7:37 Jangdu

Dawisiatmt, chodziło mi raczej o analizę rozpływu gałązki wtryskowej i detali w tej formie.

PS, PC, MABS te tworzywa "lubią" duże przewężki.
Co do różnic między maszynami, to jak przekładasz formę z mniejszej na większą powinieneś starać się utrzymać m.in. tempo wypełniania gniazda formy (czas przejścia z wtrysku na docisk) na zbliżonym poziomie.

Pozdrawiam
