Nierówne wypełnianianie gniazd system zimnokanałowy
Formy

5 gru 2019, 9:22 Fastbit

Cześć

Prośba o pomoc

Problem

Nierównomierne wypełenie gniazd, "wewnetrzene" wypełniaja się jako ostatnie powodujac tym samym zamknięcie powietrza na detalu.

Informacje

Poczatek wypełenienia gniazda wyglada równomiernie, dopiero po przekroczeniu ok 50 % objętości gniazda zaczyjana się wyraźne róznice w wypełnieniu skutkujace zamknięciem powietrza.

Odpowietrzenia po obwodzie takie same na wszystkich gnazdach szerokosci, wysokosci szczeliny itd.

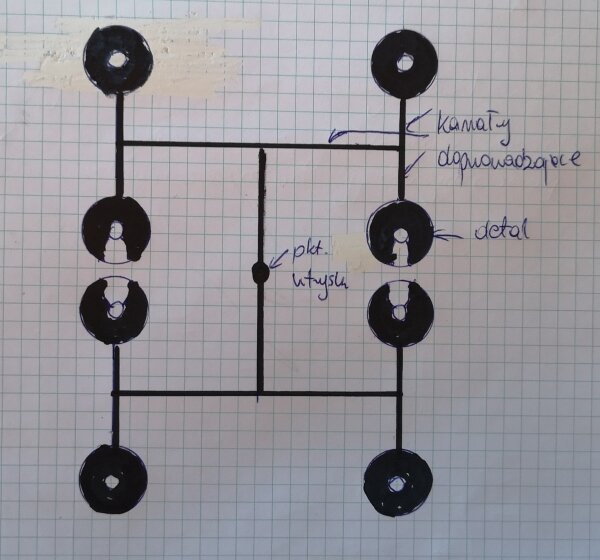

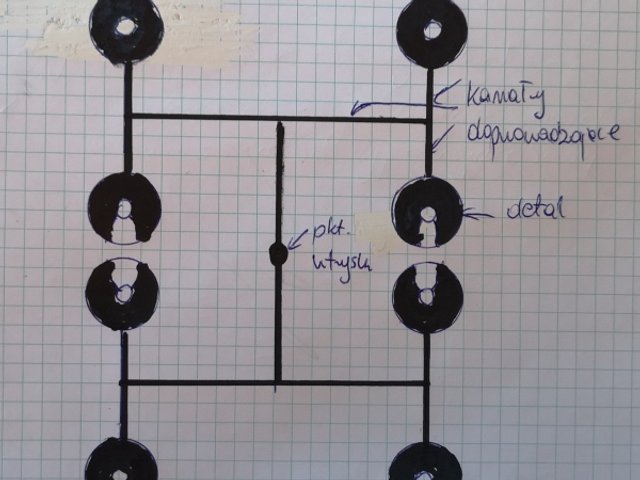

Układ gniazd jak na zdjeciu.

Przewężki równe w każdym gnieździe.

Ustawienie parametrów maszyny wykluczam ponieważ ma to niewielki związek z kolejnościa wypełnienia gniazd.

Tworzywo PP

Sprawdzane na różnych kombinacjach temp fromy, prędkości wtrysku, docisku itd. i róznych rodzajach tworzywa problem dalej tan sam.

 Będę wdzieczny za pomoc, spostrzeżenia.


5 gru 2019, 16:34 Vuko09

Dzień dobry,


Wygląda to na przykład niezbalansowanego wypełniania zbalansowanej geometrycznie formy. Problem znany i (chyba) ciągle bez uniwersalnego rozwiązania.


Problem leży (jeśli się nie mylę) w rozkładzie naprężeń ścinających podczas płynięcia przez kanał. Tworzywo płynące przez układ dolotowy nie ma tej samej temperatury (a co za tym idzie lepkości) w całym jego przekroju, przez co natrafiając na przeszkodę (np. rozgałęzienie) nie płynie jednorodnie przez wszystkie kanały. Czasem szybciej wypełniają się gniazda zewnętrzne, a czasem wewnętrzne (zależy to od jednego z współczynników płynięcia).


Z tego co wiem jedynym ratunkiem w tym momencie jest "zagranie" średnicami kanałów dolotowych. Przynajmniej w jednej z form, na których takie zjawisko widziałem nic innego nie przyniosło rezultatu, ale może o czymś nie wiem.


Pozdrawiam.

7 gru 2019, 13:11 Fastbit

Dziękuję za odpowiedź.

Może spróbuję zdlawic przepływ w kanale doprowadzającym do gniazd zewnętrznych. Przeweżki wolę nie ruszać, gorzej to później odwrócić.

Racisław

8 gru 2019, 21:42 Piotrzawadzinski

Witam. Zamiast zadławiać raczej bym przepolerował kanały które nie dolewają.

Pozdrawiam
