Punkt wtrysku
Wtryskiwanie

20 paź 2018, 8:36 Ruzio333

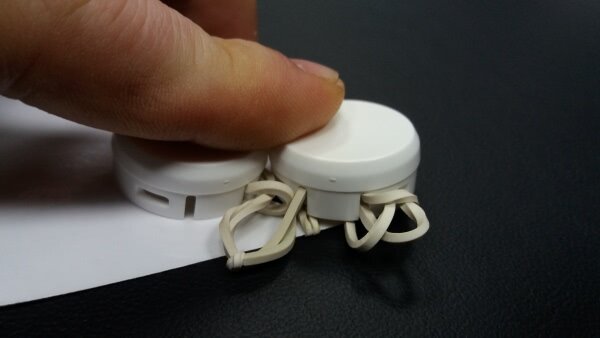

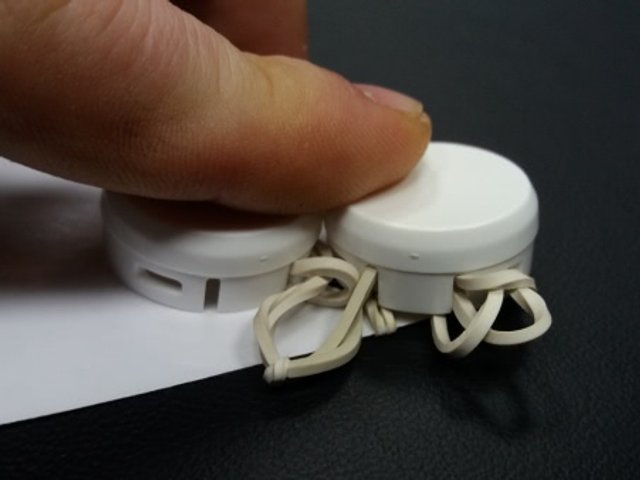

Jak temu zaradzic ? Mam problem z widocznym zbyt bardzo punktem wtrysku. Obraz wypraski dolaczony do postu ponizej . Jest to czesc widoczna po zamontowaniu, dlatego wlew stanowi problem. Jaka powinna byc srednica wlewka? Czy w gre jedynie wchodzi ingerencja w forme gdyz Parametrami wtrysku sie nie udaje. Grubosc scianki w miejscu wlewu to 1,56mm . Material to PC ABS.

Radomiła

24 paź 2018, 19:28 Iebm

Zastosowano przewężkę tunelową , t.zn. ostatni jej odcinek jest walcem . przewężka jest usytuowana pod kątem prostym do średnicy gniazda ? myślę że tak ...... Jedyną możliwość zmniejszenia śladu jest ułożenie przewęzki pod kątem 45% do średnicy gniazda , a jej końcówka będzie ściętym pod kątem 45% stożkiem .  Rozumiem że moea jest o formie zimnokanałowej

28 paź 2018, 21:50 Inz_mamon

Witam, w grę wchodzi ingerencja w formę bądź przepychanki na zasadzie: kto to zaprojektował/zweryfikował, jak jest na rysunku, kto to ocenia i jak itd itp.
