Witam wszystkich,

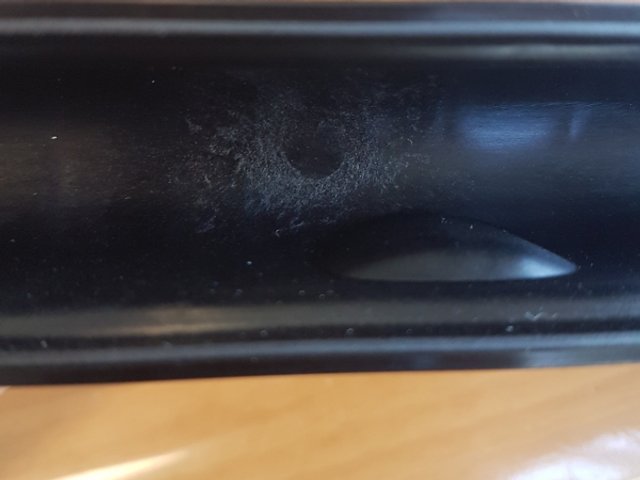

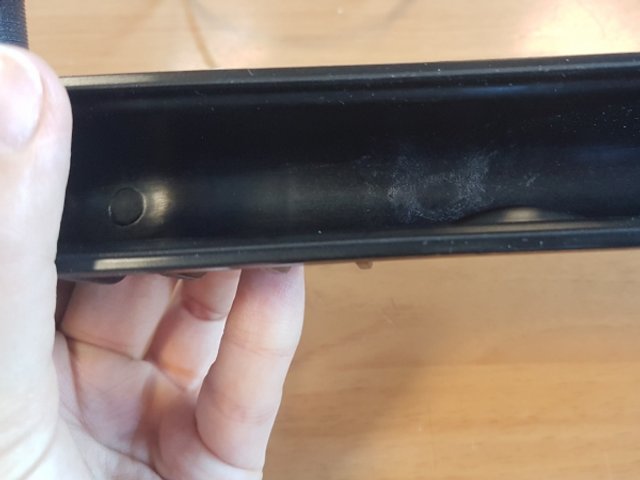

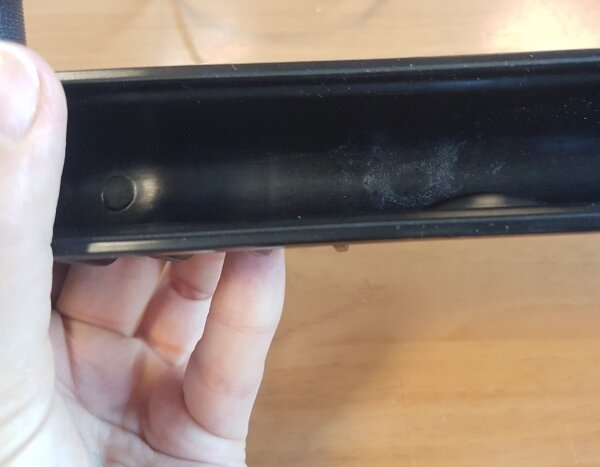

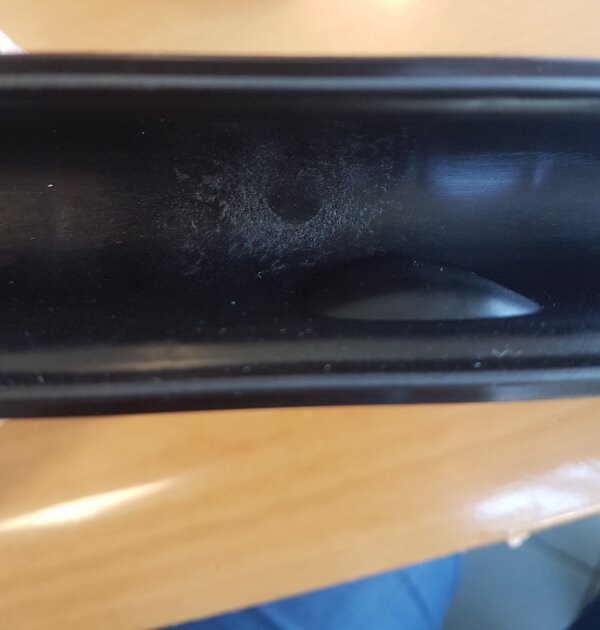

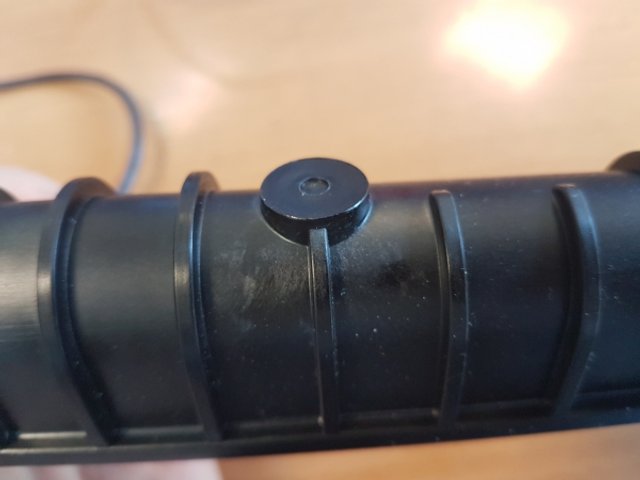

Czy ktoś spotkał się z podobnym defektem (załączone zdjęcia) i może posiada wiedzę jak temu zaradzić, co sprawdzić?
Defekt pojawia się w okolicach punktu wtrysku, układ gorącokanałowy, forma 2-gniazdowa, surowcem jest PA 66+30GF. Po przecięciu wypraski nie widać nic niepokojącego w przekroju.
Za każdą sugestię z góry dziękuję
Wygląda to trochę na orientację włókna szklanego przy miejscu wtrysku. Spróbuj znacznie przyspieszyć oraz później zwolnić prędkość wtrysku w stosunku do swojego programu wyjściowego i zobacz co się będzie z tym miejscem działo. W drugiej kolejności spróbowałbym podnieść temperaturę formy, jeśli nie jesteś obecnie w górnej granicy zalecanej dla PA.
Jeśli to nie pomoże będziemy myśleć dalej. Pozdrawiam.
Dziękuję za podpowiedź,
Zmiany prędkości wtrysku nie zmniejszają defektu. Z temperaturą formy nie próbowaliśmy. Zwiększenie temperatury na gorących kanałach niweluje defekt, ale niestety pojawiają się problemy z blokującą się iglicą.
Przetwarzając u siebie PA66 ale GB30 miałem podobny problem.
Pytanie jaki masz system GK?
U mnie miał tylko dwa kanały: ustnik 272, torpeda 308 - Ponadto profil wtrysku: wolno-szybko-wolno. I końcowy efekt bez smug uzyskałem zmieniając metodą prób i błędów zależność - przeciwciśnienie vel dekompresja.
W innej formie ale z tworzywem PA6 wystarczyło dzwignąć przeciwciśnienie.
Pozdrawiam
