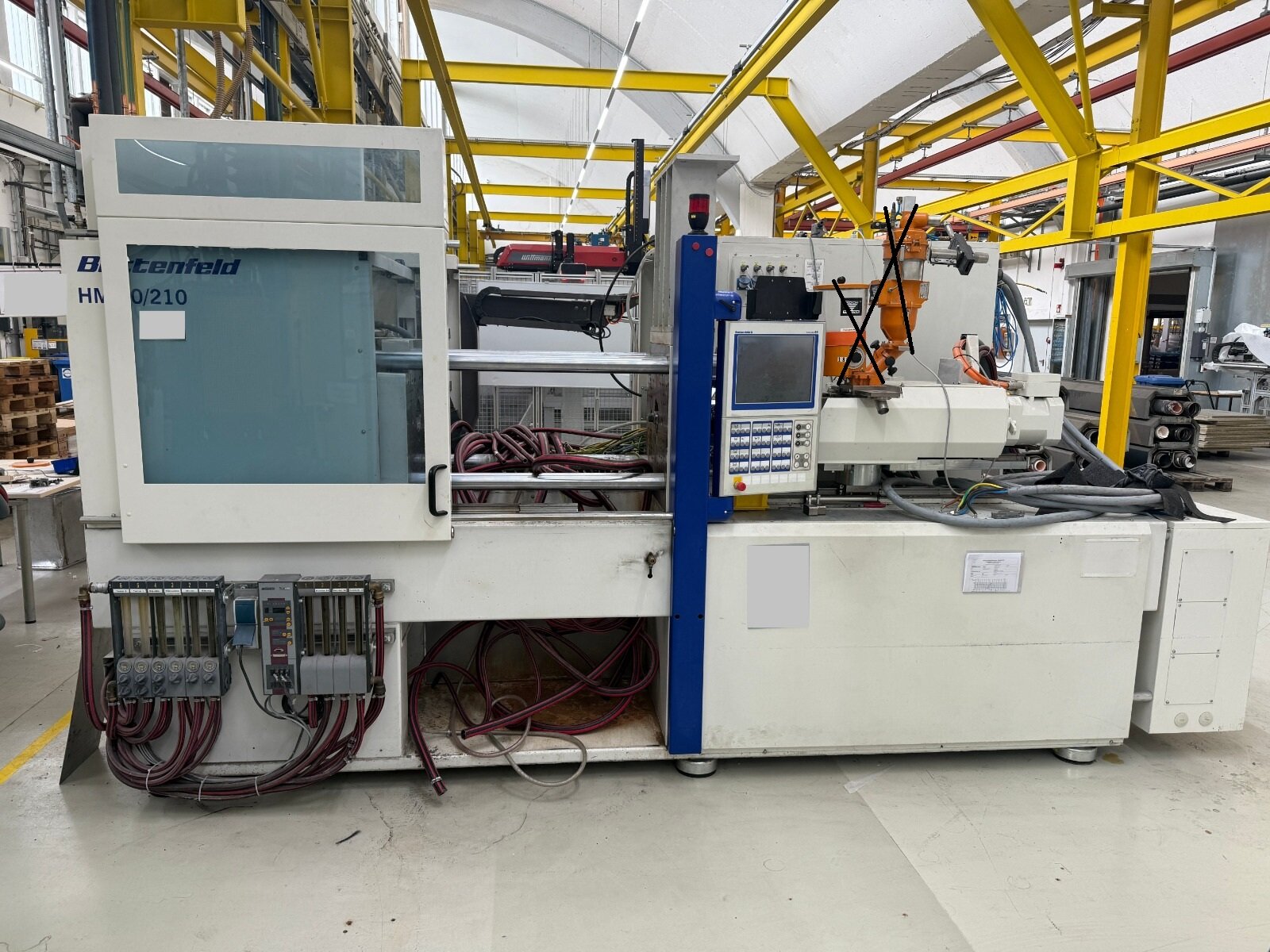

BATTENFELD HM 90-210 - 503670

Nr magazynowy: 503670
Producent: Wittmann Battenfeld
Typ: HM 90-210
Sterowanie: UNILOG B6
Rok produkcji: 2010

Dane techniczne strony zamykania
Siła zamykania: 900 kN
Rozstaw kolumn, poziomo x pionowo: 420 x 370 mm
Wymiary płyt, poziomo x pionowo: 630 x 613 mm
Minimalna wysokość formy: 450 mm
Maksymalna wysokość formy: 925 mm
Maksymalny rozstaw płyt: 925 mm
Skok otwierania: 475 mm
Skok wypychacza: 150 mm
Siła wypychacza: 41 kN
Średnica pierścienia centrującego płyty ruchomej: 125 mm
Średnica pierścienia centrującego płyty stałej: 125 mm
Masa formy: 800 kg

Dane techniczne strony wtryskowej
Średnica ślimaka: 30 mm
Objętość wtrysku: 106 cm³
Ciśnienie wtrysku: 2042 bar
Stosunek długości ślimaka do średnicy: 22 L/D
Skok ślimaka: 150 mm
Prędkość obrotowa ślimaka: 372 obr./min
Moment obrotowy ślimaka: 490 N
Wydajność uplastyczniania: 14 g/s PS
Swobodny przepływ wtrysku: 103 g/s PS
Liczba stref grzewczych: 4
Skok dyszy: 250 mm

Wymiary i masa
Wymiary maszyny, dł. x szer. x wys.: 4,35 x 1,5 x 2,3 m
Masa całkowita: 4300 kg

Wyposażenie
Tekst ekranowy w języku niemieckim
Gniazdo CEE 16 A
2 hydrauliczne wyciągacze rdzeni
1 zawór powietrza
Maszyna z baterią wodną
Maszyna bez leja zasypowego
Elementy poziomujące
Układ uplastyczniający o wysokiej odporności na zużycie i korozję
Napęd ślimaka z trójfazowym serwomotorem
Interfejs Ethernet
Interfejs EUROMAP 13
Interfejs EUROMAP 67 do urządzenia manipulacyjnego
Interfejs do urządzenia dozującego barwnik
Interfejs do termostatu formy
Interfejs USB
Gniazdo Schuko 10 A
6 obwodów grzania formy
