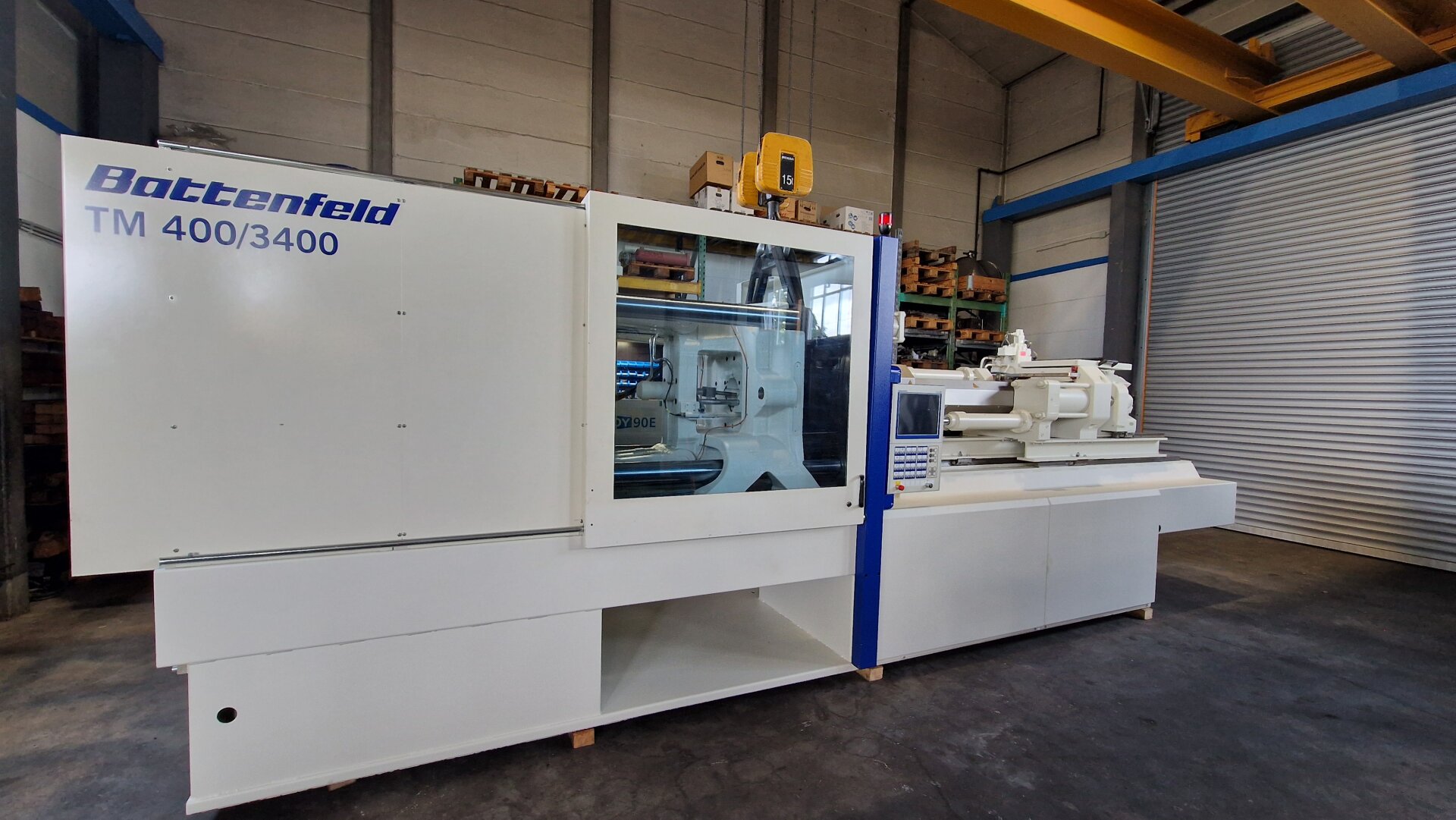

BATTENFELD TM 400-3400 - 503220

Nr magazynowy: 503220
Producent: Wittmann Battenfeld
Typ: TM 400-3400
Sterowanie: UNILOG B6S
Rok produkcji: 2008
Liczba godzin pracy: 26 033 h

Dane techniczne jednostki zamykającej
Siła zamykania: 4000 kN
Rozstaw kolumn, poziomo x pionowo: 710 x 710 mm
Wymiary płyt, poziomo x pionowo: 1010 x 1010 mm
Minimalna wysokość formy: 300 mm
Maksymalna wysokość formy: 710 mm
Maksymalny rozstaw płyt: 1380 mm
Skok otwarcia: 670 mm
Skok wypychacza: 200 mm
Siła wypychacza: 59 kN
Średnica pierścienia centrującego płyty ruchomej: 160 mm
Średnica pierścienia centrującego płyty stałej: 160 mm

Dane techniczne jednostki wtryskowej
Średnica ślimaka: 75 mm
Objętość wtrysku: 1657 cm³
Ciśnienie wtrysku: 2022 bar
Stosunek długości ślimaka do średnicy: 22 L/D
Skok ślimaka: 375 mm
Prędkość obrotowa ślimaka: 178 obr./min
Moment obrotowy ślimaka: 3759 N
Wydajność uplastyczniania: 67 g/s PS
Wydajność wtrysku swobodnego: 346 g/s PS
Skok dyszy: 600 mm

Wymiary i masa
Wymiary maszyny, dł. x szer. x wys.: 7,2 x 1,75 x 2,42 m
Masa całkowita: 16 400 kg

Wyposażenie
Wielojęzyczny interfejs ekranowy
Gniazdo CEE 16 A
1 hydrauliczny wyciąg rdzenia
1 zawór pneumatyczny
Elementy poziomujące
Interfejs manipulatora EUROMAP 67
Interfejs USB
Gniazdo Schuko 16 A
