SABIC® HDPE B5421, granulat, kolor naturalny - 21 ton

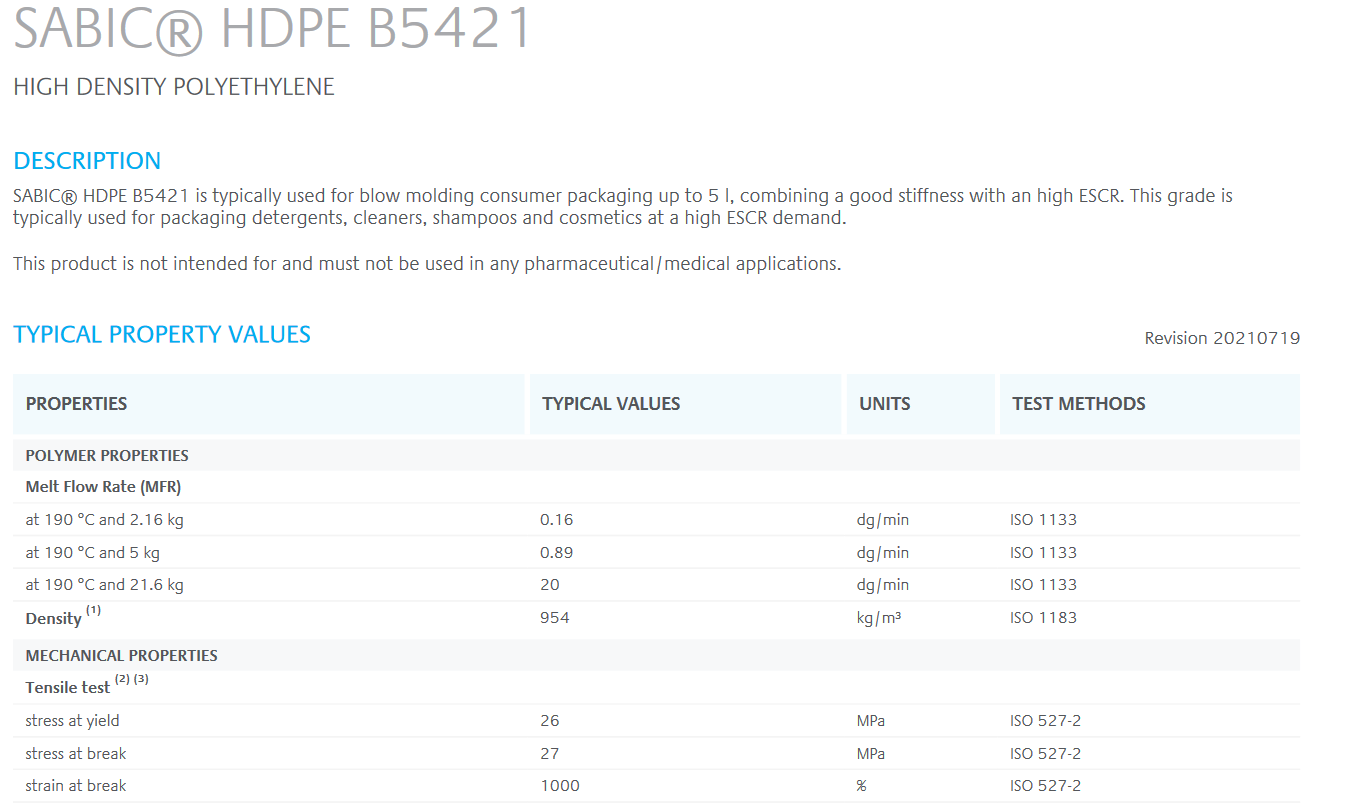

SABIC® HDPE B5421 - 21 ton

Granulat w kolorze naturalnym.

Opis
SABIC® HDPE B5421 jest zwykle stosowany do formowania z rozdmuchem opakowań konsumenckich o pojemności do 5 l. Łączy dobrą sztywność z wysoką odpornością na środowiskową korozję naprężeniową (ESCR). Gatunek ten jest zazwyczaj stosowany do produkcji opakowań na detergenty, środki czyszczące, szampony i kosmetyki, w przypadku których wymagana jest wysoka wartość ESCR.
Produkt nie jest przeznaczony do zastosowań farmaceutycznych ani medycznych i nie może być w nich używany.

Typowe wartości właściwości
Właściwości polimeru
Wskaźnik szybkości płynięcia (MFR):
przy 190 °C i 2,16 kg: 0,16 dg/min, ISO 1133
przy 190 °C i 5 kg: 0,89 dg/min, ISO 1133
przy 190 °C i 21,6 kg: 20 dg/min, ISO 1133
Gęstość: 954 kg/m³, ISO 1183

Właściwości mechaniczne
Próba rozciągania:
naprężenie przy granicy plastyczności: 26 MPa, ISO 527-2
naprężenie przy zerwaniu: 27 MPa, ISO 527-2
wydłużenie przy zerwaniu: 1000%, ISO 527-2
moduł sprężystości przy rozciąganiu: 1050 MPa, ISO 527-2
Próba zginania:
moduł sprężystości przy zginaniu: 1250 MPa, ISO 178
wytrzymałość na zginanie: 27 MPa, ISO 178
Udarność Izoda z karbem:
przy 23 °C: 14 kJ/m², ISO 180/A
przy -30 °C: 6 kJ/m², ISO 180/A
Twardość Shore'a D: 61, ISO 868
ESCR (10% Igepal CO-630), F50: 50 h, ASTM D1693B

Właściwości termiczne
Temperatura ugięcia pod obciążeniem:
przy 0,45 MPa (HDT/B): 81 °C, ISO 75-2
Temperatura mięknienia Vicata:
przy 10 N (VST/A): 127 °C, ISO 306
Badanie DSC:
temperatura topnienia: 135 °C, ISO 11357-3
zmiana entalpii: 205 J/g, ISO 11357-3

(1) Prasowanie próbek do badań zgodnie z ISO 1872-2.
(2) Prędkość badania: 50 mm/min.
(3) Próbka do badań zgodna z ISO 527-2, typ 1BA, grubość 2 mm.
(4) Kondycjonowanie próbki: temperatura 23 °C, wilgotność względna 50%, 24 godziny.
