Nowe trzpienie transportowe Elesa+Ganter

Nowe trzpienie transportowe Elesa+Ganter
Firma Elesa+Ganter wprowadziła do oferty nowy model trzpieni transportowych o oznaczeniu GN 1130. Nowy produkt jest przeznaczony do podwieszania ciężkich elementów maszyn oraz narzędzi na czas ich transportu. Jest oferowany w dwóch wariantach materiałowych, w tym w wykonaniu nierdzewnym.

Trzpień transportowy GN 1130 składa się z dwóch głównych części: szpilki z mechanizmem blokady oraz pętli zawiesia, zamocowanej na szpilce przegubowo. Przez wciśnięcie czerwonego przycisku w główce szpilki, sprężyna mechanizmu zwalnia kulki i trzpień można wsunąć w odpowiednio przygotowane gniazdo. Zwolnienie przycisku powoduje wypchnięcie kulek i zablokowanie trzpienia w gnieździe. Specyficzny kształt pętli zawiesia zabezpiecza przed nieumyślnym wciśnięciem przycisku i odbezpieczeniem trzpienia w trakcie pracy.

W celu zamocowania trzpienia należy przygotować otwór w tolerancji H11 lub zastosować gniazdo mocujące GN 1132.

Trzpień przy zamocowaniu w gnieździe GN 1132 ma możliwość obrotu o 360 stopni, a pętla zawiesia może się odchylać. Taka konstrukcja powoduje, że trzpień GN 1130 zawsze ustawia się optymalnie względem działającego obciążenia.

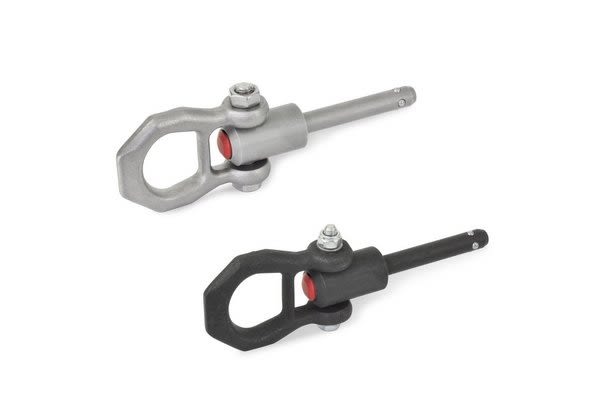

Trzpienie transportowe GN 1130 zostały wykonane w dwóch wariantach materiałowych:
  • GN 1130 posiada szpilkę i zawiesie wykonane ze stali ulepszanej cieplnie i fosforanowanej manganowo, dzięki czemu uzyskano bardzo wysoką obciążalność, odporność na ścieranie oraz wysoką temperaturę, nawet do 250 st. C.
  • GN 1130-NI posiada szpilkę wykonaną ze stali nierdzewnej AISI 630, a zawiesie ze stali nierdzewnej AISI 316Ti, co daje możliwość zastosowania tego rozwiązania w miejscach, gdzie wymagana jest najwyższa odporność chemiczna i antykorozyjna.
W obu przypadkach sprężyna wykonana jest ze stali nierdzewnej, a przycisk z aluminium anodowanego w kolorze czerwonym. Trzpienie transportowe GN 1130 i GN 1130-NI posiadają certyfikat CE i TUV, spełniają także unijną dyrektywę RoHS.
