Nowy typ obrabiarek z obróbką pięcioosiową

Nowy typ obrabiarek z obróbką pięcioosiową
Na polskim rynku pojawił się nowy typ obrabiarek firmy Mori Seiki, której przedstawicielem w naszym kraju jest firma APX Technologie. Nowy model obrabiarek, to typ NMV5000 DCG zapewniający obróbkę pięcioosiową.

Nowy typ obrabiarek cechuje kilka podstawowych wyróżników. Przede wszystkim jest to tzw. „konstrukcja rama w ramie” do prowadzenia wrzeciona w szczycie konstrukcji wsporczej ukształtowanej jako sześcian. Charakteryzuje się ona brakiem zwieszenia i ośmiokrotnym wysuwanym ramieniem dla osi Z w celu uzyskania wyższej stabilności. Wyważenie konstrukcji bez zwieszenia osiągnięto dzięki użyciu napędu DCG, czyli napędu przez środek ciężkości.

Jeśli chodzi z kolei o stół obrotowy, to zastosowano konstrukcję umożliwiającą doskonałą dostępność do niego, a także sztywny bezpośredni napęd w osiach B i C. Warto zauważyć, że z maksymalna opcjonalna prędkość obrotowa dla osi C może dochodzić do 1,2 tys. obrotów na minutę. Zakres obrotów dla tej osi osiąga wartość 360 st., dla osi B ten parametr przyjmuje granicę 170 st.

Dopuszczalne obciążenie stołu dochodzi do poziomu 300 kg. Umożliwia to tym samym wytwarzanie wyrobów o takiej właśnie masie i to w jednym zamocowaniu.

Ważną cechą urządzenia jest też system konwersacyjny MAPPS III. Daje on możliwość prostego programowania z trójwymiarową symulacją obróbki. Pozwala tez na uniknięcie jakichkolwiek kolizji w czasie rzeczywistym.

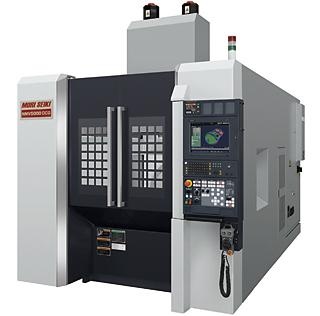

obrabiarka firmy Mori Seiki z obróbką pięcioosiową


Centrum jest wyposażone w specjalny napęd, który jest bezpośrednio przekazywany do osi obrotowych bez stosowania przełożenia. Tym samym uniknięto ryzyka powstawania luzów. W odniesieniu do przekładni ślimakowych, sprawność przełożenia jest znacznie lepsza, czego efektem jest możliwość zastosowania zwiększonych wartości posuwu.

Ciekawe rozwiązania zastosowano również w odniesieniu do stołu. Jest to tzw. konstrukcja “stołu w stole”. Polega ona na tym, że stół osi C jest umieszczony wewnątrz stołu obracającego się wokół osi B. Ponadto stół odznacza się wysoką sztywnością.

Ostatnim, być może najważniejszym, wyróżnikiem urządzenia jest zastosowanie napędu przez ośrodek ciężkości. Oznacza to wykorzystanie podwójnych śrub napędowych, których wypadkowa siła napędowa przyłożona jest do ośrodka ciężkości napędzanego elementu konstrukcji.

W urządzeniu uzyskano też kontrolę drgań, które do tej pory negatywnie wpływały na wysokie prędkości i precyzję wykonania. Wytłumienie drgań umożliwia przyspieszenie ruchów obrabiarki i poprawienie żywotności narzędzi oraz uzyskanie doskonałej jakości obrabianej powierzchni.

Jeśli chodzi o najważniejsze parametry opisujące omawiane urządzenie, to kształtują się one następująco:

  • przesuw osi X (ruch wzdłużny wrzeciona głowicy) - 730 mm
  • przesuw osi Y (ruch poprzeczny wrzeciona głowicy) - 510 mm,
  • przesuw osi Z (ruch pionowy wrzeciona głowicy) - 510 mm,
  • przechył osi B (pochylenie stołu) ±170 st.,
  • przesuw osi C (obrót stołu) 360 st.,
  • powierzchnia robocza stołu 500 mm,
  • maksymalna średnica obrabianego przedmiotu 700 mm,
  • maksymalna wysokość obrabianego detalu 450 mm,
  • dopuszczalne obciążenie stołu 300 kg,
  • maksymalna prędkość obróbki wrzeciona 12000 min,
  • typ uchwytu narzędziowego BT40 [HSK-A63]


Firma APX Technologie, przedstawiciel producenta Mori Seiki, to przedsiębiorstwo z ponad dziesięcioletnią tradycją. Zajmuje się importem i serwisem urządzeń technologicznych z Tajwanu i Japonii. W jej ofercie są m.in. wtryskarki, obrabiarki, frezarki, tokarki. W Polsce z usług APX Technologie skorzystało już ponad 300 firm.
