Obrotowe przeguby kulowe od Elesa+Ganter

Obrotowe przeguby kulowe od Elesa+Ganter

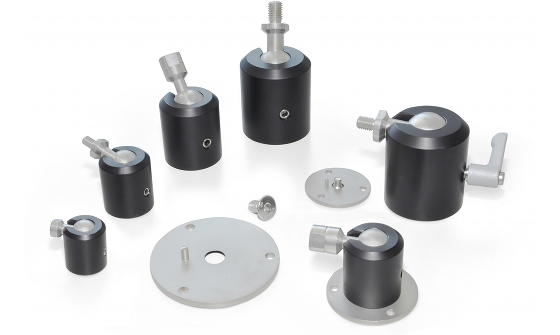

Firma Elesa+Ganter wprowadziła do oferty nową serię przegubów kulowych o oznaczeniu GN 748, które rozszerzają dotychczasowe możliwości stosowania tego typu połączeń. Nowe przeguby mają zwiększony zakres maksymalnego kąta odchylenia dla przenoszonych obciążeń. Konstruktorzy zadbali także o zwiększenie siły blokady. Przeguby GN 748 są szczególnie polecane do mocowania elementów wymagających zachowania stabilności połączenia i częstej regulacji podczas eksploatacji. Ze względu na swoje cechy konstrukcyjne przeguby serii GN 784 znajdą zastosowanie np. w kamerach, systemach oświetleniowych, monitorach, skanerach oraz w dyszach pneumatycznych.

Nowe przeguby zapewniają zakres obrotu rzędu 360° i do 90° odchylenia względem osi pionowej. Blokowanie odbywa się poprzez dociśnięcie podstawy (dźwignią nastawną/wkrętem) poprzez otwór nagwintowany w korpusie przegubu. Podstawa przegubu dociska swoim gniazdem kulę na większej powierzchni, zapewniając duży moment siły przytrzymania przegubu. Po zablokowaniu, przegubu nie da się go ani odchylić, ani obrócić. W aplikacjach wymagających częstego blokowania i/lub zwiększenia jego siły, zalecane jest stosowanie elementu blokującego w postaci dźwigni nastawnej.

W przypadku zastosowań wymagających przegubowego mocowania współpracujących elementów, zazwyczaj są stosowane obrotowe przeguby kulowe osiowe serii GN 782, które stanowią idealne rozwiązanie dla lekkich i kompaktowych zastosowań. Unieruchomienie odbywa się tu poprzez ręczne skręcenie zewnętrznych tulei (nakrętki zaciskowej), którą w razie potrzeby uzyskania większej siły blokady, można dokręcić również za pomocą klucza płaskiego (chwyt pod klucz A/F1).

Budowa obrotowych przegubów kulowych GN 784 jest relatywnie prosta. Wymaga jednak dość dużej precyzji wykonania dla zachowania płynności pracy przegubu. Do głównych elementów składowych takiego przegubu należą:
  • korpus,
  • kula z trzpieniem lub tuleją gwintowaną,
  • podstawa z gniazdem przegubu,
  • element blokujący przegub (dźwignia nastawna lub wkręt dociskowy).

Montaż przegubu GN 784 można wykonać od dołu poprzez otwór gwintowany umieszczony centralnie w podstawie lub poprzez kołnierz montażowy GN 784.1, który posiada trzy otwory przelotowe wykorzystywane do montażu od góry. Kołnierz zamawia się osobno.
