Poradnik: praca z przemysłową drukarką 3D

Przygotowanie modelu do druku 3D

Do dedykowanego oprogramowania GrabCad Print wczytujemy model 3D. Soft odczytuje wiele typów plików, m.in.: .STL, .STEP, .IGS itp. (możemy nawet wczytać złożenie!). Następnie umieszczamy model 3D na stole roboczym, na którym da się umieścić mnóstwo takich samych lub różnych obiektów.

Przygotowanie modelu do druku 3D przebiega bardzo sprawnie, a użytkownik może edytować najważniejsze parametry. W pierwszym kroku program sprawdza, czy w plikach nie występują błędy np. nieciągłość siatki. Jeżeli plik posiada wadę, można ją usunąć jednym kliknięciem bezpośrednio w oprogramowaniu.

Po wygenerowaniu pliku przyciskiem print przesyłamy plik do drukarki 3D F370. Do pracy z drukarką nie ma konieczności podłączania innych urządzeń. Pliki można przesyłać przez Wi-Fi, Ethernet lub zgrywać je z pamięci USB.

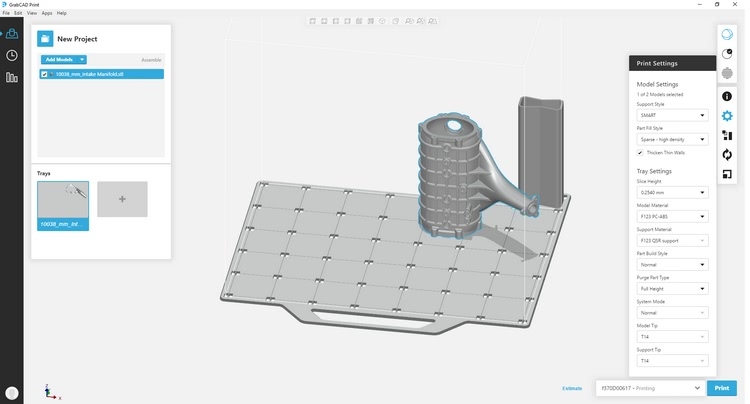

GrabCADPrint

Drukowanie obiektu

Czas nagrzewania się maszyny jest dość krótki. Od ustawienia rozpoczęcia druku do wytłaczania materiału przez głowicę nie mija więcej niż 5 minut. Jest to bardzo krótki czas, biorąc pod uwagę duże gabaryty urządzenia oraz wysoką temperaturę w komorze roboczej (w tym przypadku 90 stopni C).

Po zakończeniu procesu wytwarzania detal możemy od razu wyjąć z komory roboczej. Dzięki wyjmowanej tacce z materiału ABS, detal daje się łatwo z niej usunąć.

Następnym krokiem jest umieszczenie modelu w myjce automatycznej, gdzie zostanie rozpuszczony materiał podporowy. Po określonym czasie wyciągamy detal z myjki. Model jest już gotowy do użycia.

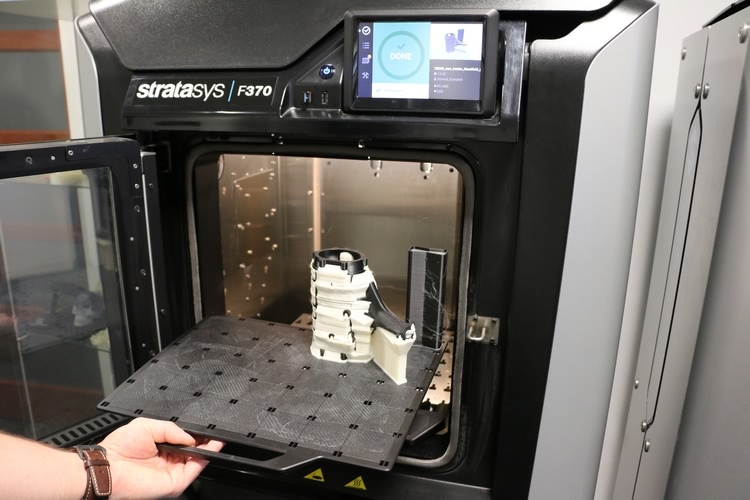

Stratasys F370


Pełną wersję poradnika w postaci e-booka (PDF) można pobrać ze strony: StratasysF123-poradnik
