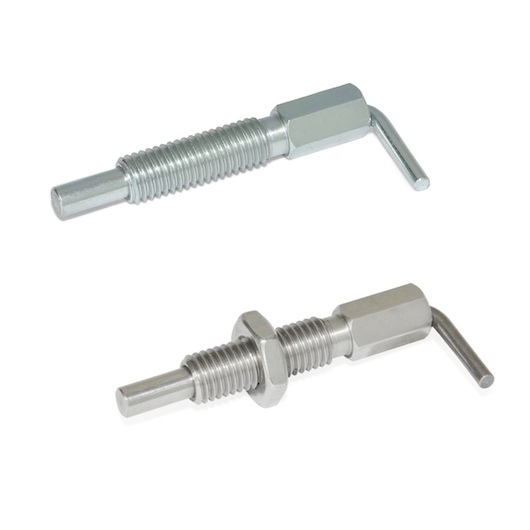

Firma Elesa+Ganter, światowy lider w produkcji standardowych elementów maszyn, uzupełniła ofertę trzpieni ustalających o serię przeznaczoną do zastosowań uniwersalnych. Nowy produkt nosi oznaczenie GN 7017 i dzięki prostej konstrukcji oraz zastosowanym materiałom stanowi ekonomiczną alternatywę dla innych produktów tego typu.

Konstrukcja trzpieni GN 7017 została maksymalnie uproszczona. W celu ułatwienia montażu korpus został zakończony sześciokątem pod klucz, a dźwignię wykonano z pręta wygiętego o 90 stopni. Takie rozwiązanie dla wersji B i BK (bez blokady w pozycji odwiedzionej) pozwala na łatwe operowanie trzpieniem za pomocą jednego palca. W przypadku wersji C i CK (z blokadą w pozycji odwiedzionej) dźwignię należy wyciągnąć z rowka prowadzącego i obrócić o dowolny kąt, a następnie oprzeć na korpusie i zablokować trzpień w pozycji odwiedzionej. Dodatkowo luźniejsze pasowanie szpilki w korpusie umożliwiło zastosowanie prostszej i tańszej technologii produkcji.

Trzpienie blokujące GN 7017 są polecane do zastosowań ogólnych, niewymagających tak wysokich parametrów wytrzymałościowych i precyzji pozycjonowania jak trzpienie do zastosowań maszynowych.

W przypadku korpusu zastosowano stal ocynkowaną, natomiast sam trzpień wykonano ze stali nierdzewnej AISI 303, a sprężynę ze stali nierdzewnej AISI 301. Dla zastosowań wymagających podwyższonej odporności na korozję jest dostępna wersja GN 7017-NI z korpusem wykonanym ze stali nierdzewnej AISI 303.
