Wytłaczarki laboratoryjne od Labtech Engineering

Szwedzko-tajlandzka firma LABTECH ENGINEERING produkuje laboratoryjne urządzenia i linie do przetwarzania tworzyw sztucznych, gumy oraz materiałów biodegradowalnych. Przyjrzyjmy się jej najnowszym urządzeniom.

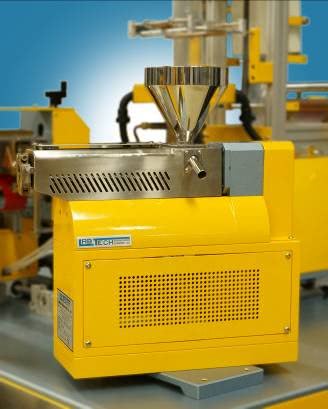

Unikalna mikro-wytłaczarka stożkowa jednoślimakowa, model LE8-30/C

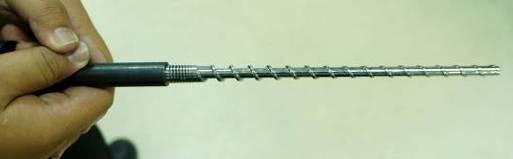

Wytłaczarka ma stożkowy cylinder i ślimak, a cylinder zaczyna się od średnicy 18 mm, a kończy na średnicy 8 mm. Długość ślimaka wynosi 30 L/D.

Dzięki stożkowej konstrukcji wytłaczarka może być zasilania w porównywalnie duże cząsteczki proszków lub standardowych granulek. Cylinder posiada jedną strefę grzewczą kontrolowaną temperaturą z ustawianiem cyfrowym i odczytem.

Wytłaczarka wyposażona jest w napęd sprzęgniętym silnikiem DC o zmiennej prędkości, którą można ustawiać za pomocą potencjometru na panelu sterowania.

Większe jednoślimakowe wytłaczarki mogą posiadać ślimaki o średnicy 12,5, 20, 25, 30 aż do 60 mm.

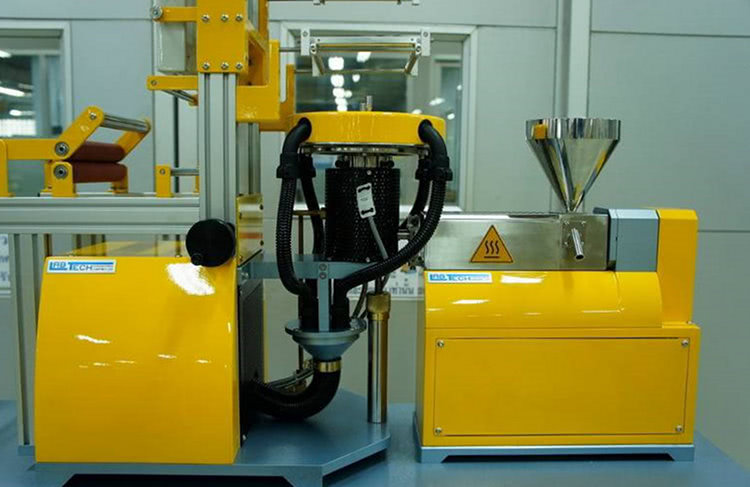

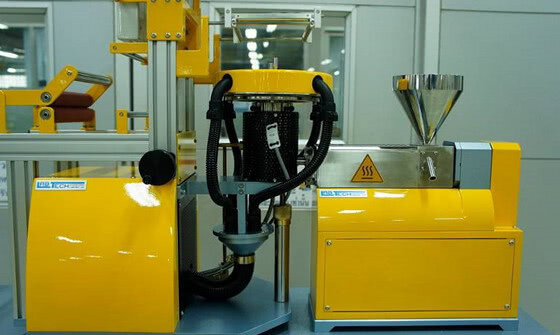

Ultra Mikro Linia Rozdmuchu Folii

Ultra mikro linia do rozdmuchu folii posiada wieżę o szerokość 150 mm, która umożliwia przebieg folii o maksymalnej szerokości rękawa na płasko do 100 mm. Sprężynujące gumowe rolki dociskowe, jedna ze stali chromowanej, a druga z powlekana gumą, napędzane są silnikiem DC o zmiennej prędkości. Rama-A posiada kątową regulację i 2 ramy stabilizujące balon z regulacją dla różnych średnic. Regulacja wieży pomiędzy głowicą a rolkami dociskowymi możliwa jest w zakresie od 445 do 640 mm. Głowica spiralna odpowiednia do przetwarzania tworzyw termoplastycznych z wlotem od spodu i łączona z wytłaczarką za pomocą zacisku „C”. Ustnik centrowany 4 śrubami. Pierścień chłodzący ma regulowaną szczelinę ustnika, a zimne powietrze dostarczane jest turbodmuchawą o regulowanej prędkości, zamontowaną w dolnej części wieży. Powietrze dostarczane jest przez cztery elastyczne węże.

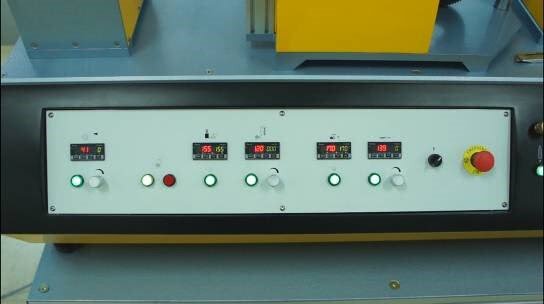

Panel sterowania wytłaczarki

Ustawianie i odczyt cyfrowy PID temperatury cylindra wytłaczarki i głowicy odbywa się z pomocą panelu sterowania, w skład którego wchodzą:

• kontroler regulacji prędkości ślimaka wytłaczarki (obr/min), rolek dociskowych (m/min), zwijarki (m/min),


• pokrętło prędkości dmuchawy i wł./wyłącznik dmuchawy,


• zawór obrotowy napełniania balona,


• przycisk wł./wyłączenia kompresora,


• przełącznik WŁ./WYŁ.,


• przycisk awaryjny.

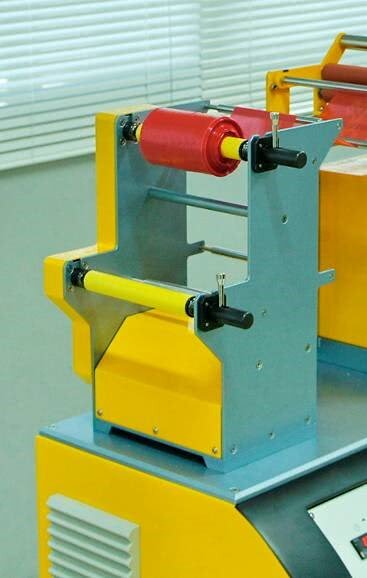

Zwijarka posiada jedną lub opcjonalnie dwie stacja zwijania napędzane bezszczotkowym silnikiem DC z regulowaną prędkością za pomocą pokrętła. Obydwa walce wyposażono w system poślizgu sprzęgła dla zapewnienia wystarczającego napięcia folii. Gilzy w prosty sposób są zakładane na sprężynujące chwytaki stożkowe.

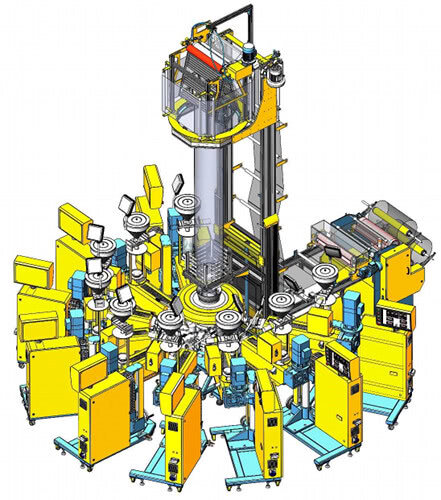

Linia ko-ex do rozdmuchu folii 9-warstwowej

W laboratorium przetwórczym Labtech Engineering została zainstalowana nowa linia ko-ex do rozdmuchu folii dziewięciowarstwowej. W skład linii wchodzą:

• wieża typ LF-700 z szerokimi na 700 mm wałkami odciągowymi dla max. szerokości rękawa na płasko 600 mm,
• wieża regulowana od 5,0 do 6,0 metrów wysokości,
• odciąg oscylacyjny 360 st.,
• 9-warstwowa głowica naleśnikowa o średnicy 130 mm,
• pierścień chłodzący powietrzem wysokiej mocy typ Duplex,
• klatka balonu z 6 rzędami rolek teflonowych,
• lampa inspekcji folii na dole wieży,
• rozcinak krawędzi folii,
• 2 stacje zwijania folii,
• wytłaczarki z dozownikami grawimetrycznymi,
• wytłaczarki o regulowanej wysokości,
• kółka blokowalne dla ułatwienia przemieszczenia ich do wytłaczania innych warstw.

9-warstwowa głowica naleśnikowa zaprojektowana została przez naszego kanadyjskiego konsultanta i będzie odpowiednia do wielu materiałów, takich jak: poliolefiny, EVOH, warstwy wiążące, nylon itp.

Inne ciekawe urządzenia zaprojektowane przez inżynierów z Labtech Engineering

Wszystkie dostarczane przez Labtech Engineering urządzenia są konstruowane i produkowane zgodnie ze standardami CE i innymi światowymi normami oraz stale modernizowane.

Instrukcje obsługi i ekrany dotykowe sterowania urządzeń są dostępne w języku polskim.

W szerokiej gamie urządzeń lub kompletnych linii laboratoryjnych firmy Labtech Engineering znajdziemy m.in.:

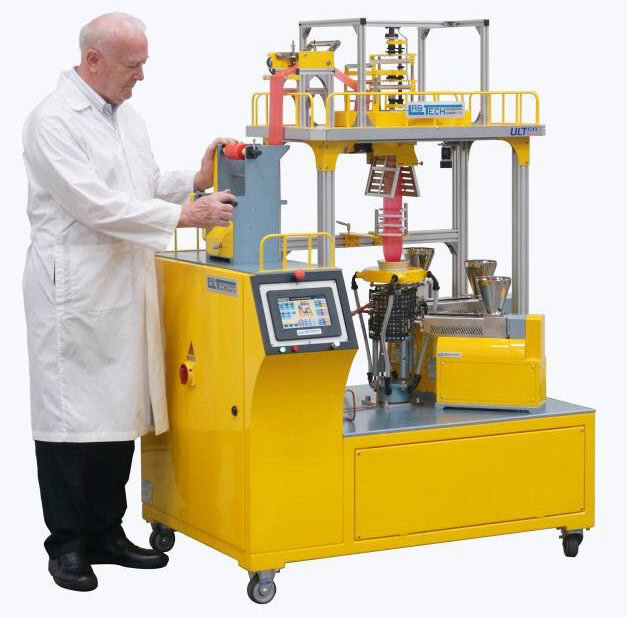

Linie ultra mikro rozdmuchu folii 2- i 3-warstwowej dostępne są z dwiema lub trzema wytłaczarkami. To najmniejsze na świecie tego typu urządzenia do rozdmuchu i/lub wylewania folii.

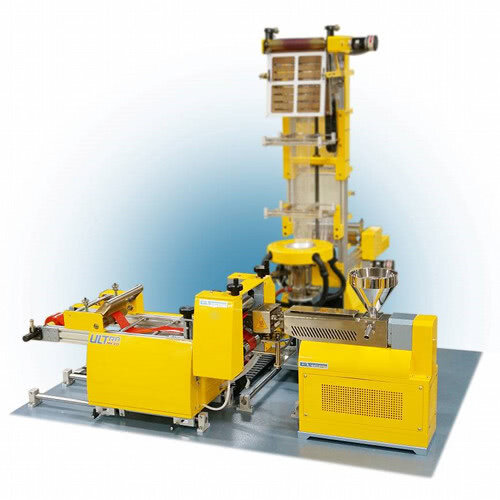

ULTRA Mikro linie KOMBI do wylewania i rozdmuchu folii od 10 mikronów i cienkich arkuszy do 300 mikronów. Szerokość folii wylewanej 40-65 mm, a szerokość rękawa 130 mm

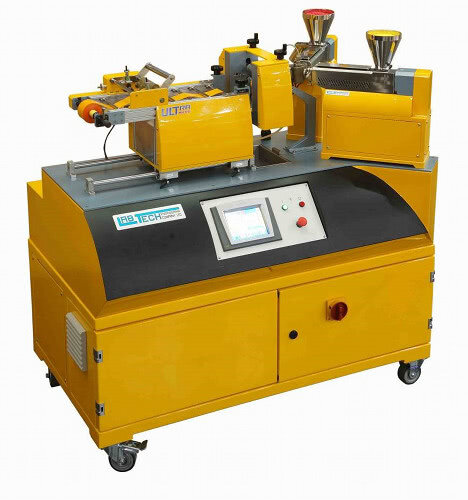

Ultra Mikro linie wylewania 2- i 3-warstwowych folii

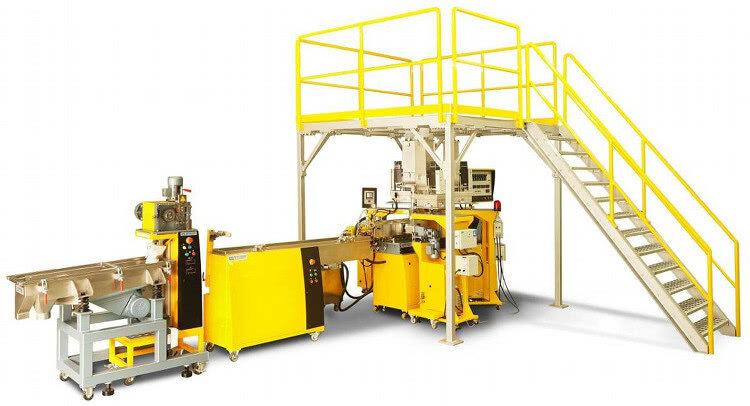

Nowa wysokiej wydajności (150-200 kg/godz.) dwuślimakowa wytłaczarka modułowa 36 mm współbieżna z segmentowymi ślimakami i cylindrem z wkładkami z odpowiednich stali odpornych na korozje i zużycie od L/D = 48:1 i obrotami 900 lub 1200/min.

Mniejsze dwuślimakowe wytłaczarki mają średnicę ślimaków 26 mm (w tym typ KOMBI ze ślimakami współrzędnymi i przeciwbieżnymi do PCW), 20, 16 i 12 mm.

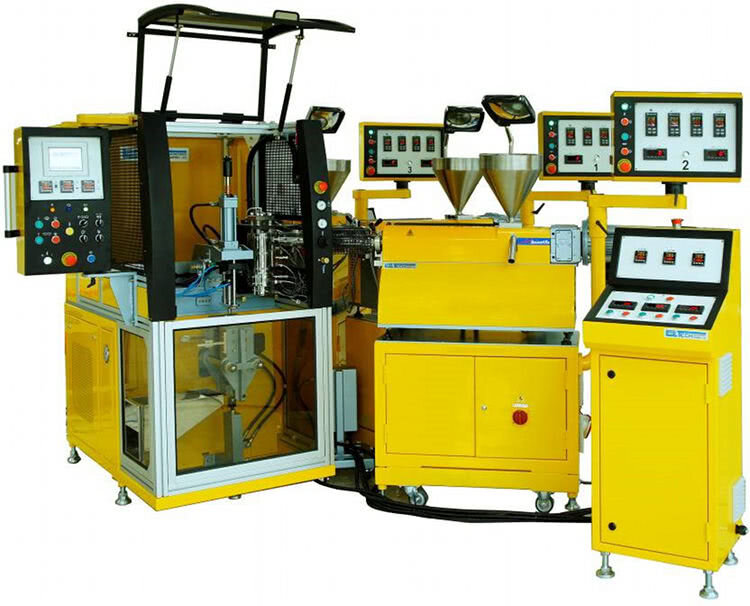

Linie do rozdmuchu z wytłaczaniem 1, 2 lub 3-warstwowych buteleczek/pojemniczków o pojemności 125 ml lub 250 ml

Więcej informacji udzieli Państwu p. Janusz Wieczorek, właściciel firmy Angpol, przedstawiciel firmy Labtech Engineering w Polsce.
