Cześć,

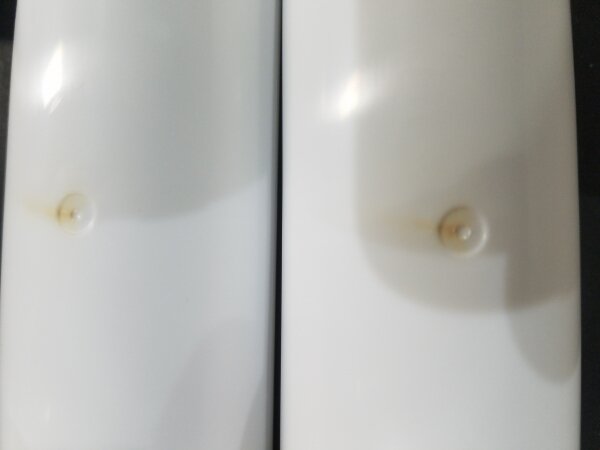

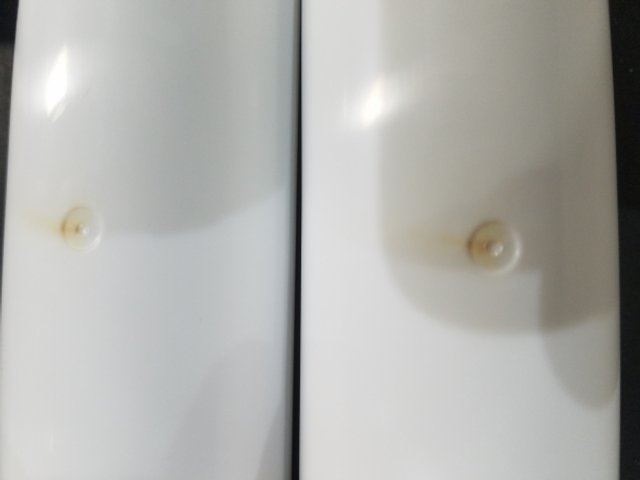

Mam problem z przypaleniami w okolicy pkt wtrysku. Materiał to PP + biały pigment. Próbowałam zniwelować problem ale niestety... zmniejszono takie parametry jak: prędkość wtrysku dość mocno (do 20 m/s), prędkość w fazie docisku (15 m/s), obroty przy dozowaniu niskie (4 MPa przeciwcisnienie), pkt przełączenia dość wczesnie ustawiony ale to tez nic nie dalo - niedolwy. Temperatura na agregacie na dyszy 200 na trawersie ok 190. GK też ok. 200. Jedynie co to zaczeło niedolewać a przypalenia dalej zostały... Ślimak fi 40. Dozowanie ok 100 mm. Forma jest chłodzona wodą z sieci. Zastanawiam się czy to nie jest problem związany w pigmentem lub GK. Pkt wtrysku zamykane igłowo jak widać na zdj...
Podobno wczesniej już był taki problem ale jak nie stosowano pigmentu to było ok ALBO jak dodawano pigment dopiero po kilkunastu cyklach na czystym PP ... ale dlaczego ? Czyżby się osadzał jakoś na GK i degradował... nie wiem ? Co o tym sądzicie ?
Z góry dzięki za info,
Pozdr
