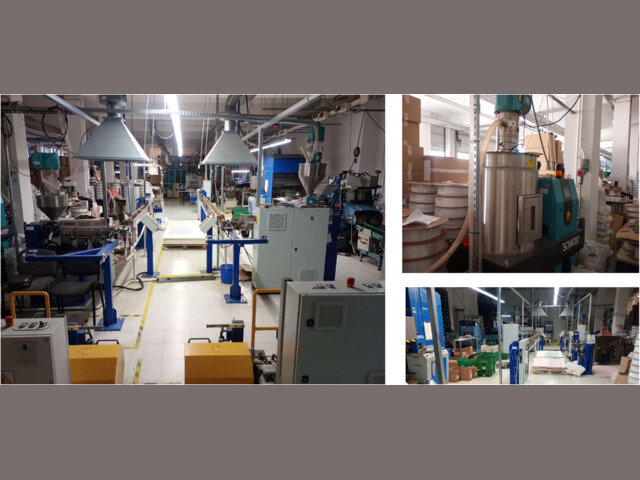

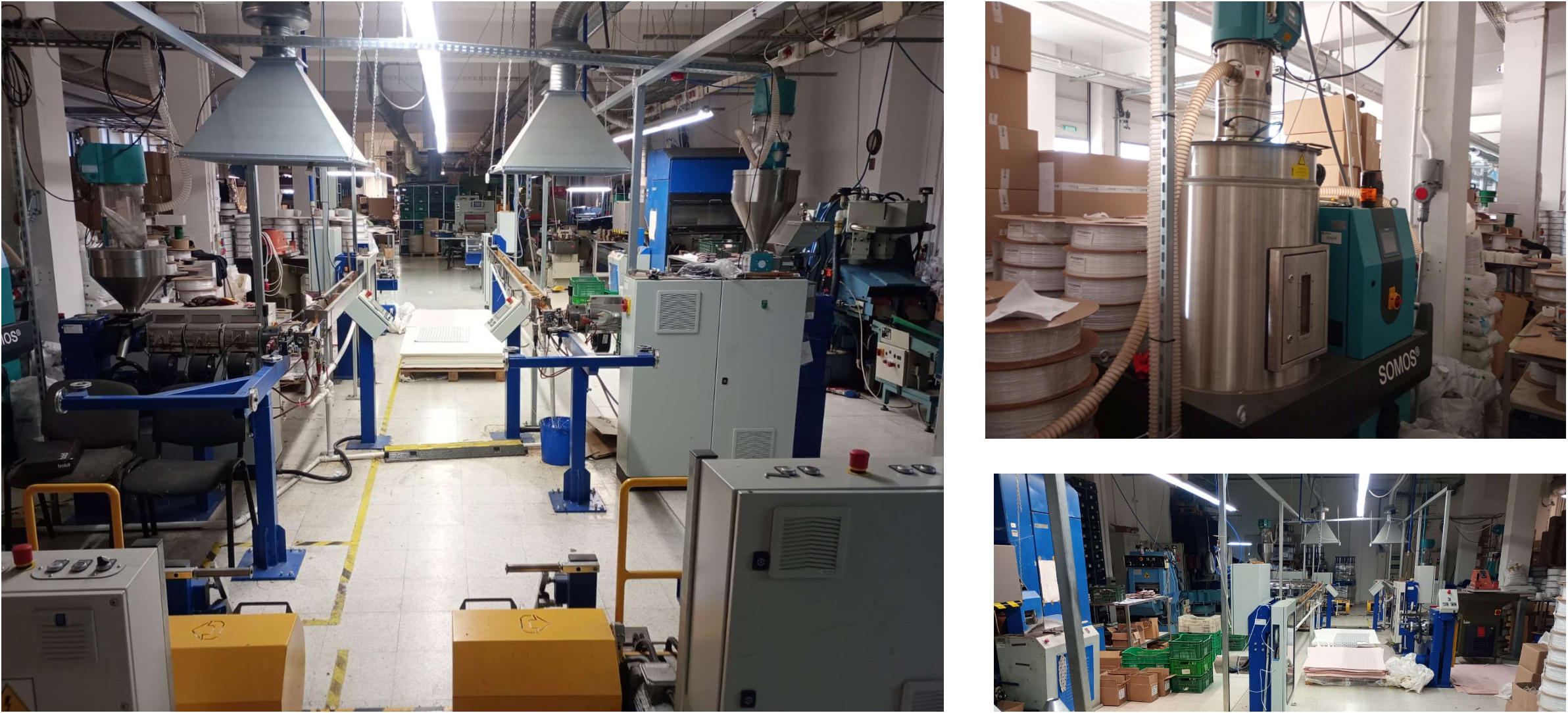

Dwie linie do powlekania drutu z systemem suszenia materiału SOMOS

Oferujemy w pełni funkcjonalny i kompletny park maszynowy przeznaczony do powlekania drutu stalowego tworzywami sztucznymi (PP, PE, PVC i inne).

W skład zestawu wchodzą:
Dwie linie wytłaczarkowe: LW20CN04 (rok prod. 2020) oraz LW21CN01 (rok prod. 2021)
Kompletny system suszenia i dozowania granulatu marki SOMOS
Narzędzia produkcyjne (matryce i patryce)
Magazyn surowców i komponentów
Stan gotowego produktu

Maszyny były wykorzystywane w profesjonalnej produkcji drutu do maseczek medycznych IIR (PN EN14683) oraz półmasek filtrujących FFP2.

Opis technologii
Linia wytłaczarkowa służy do powlekania drutu stalowego powłoką izolacyjną z polipropylenu, polietylenu lub innych tworzyw sztucznych.

Proces produkcyjny obejmuje:
1. Podanie gołego drutu stalowego z urządzenia zdawczego
2. Powlekanie drutu w głowicy wytłaczarki
3. Stabilizację i chłodzenie w wannie wodnej
4. Precyzyjny odciąg kołowo-pasowy
5. Automatyczne nawijanie gotowego wyrobu na szpule

Sterowanie realizowane jest w oparciu o sterownik programowalny Allen&Bradley, komunikujący się z falownikami poprzez sieć Ethernet/IP.
Zastosowano zintegrowaną funkcję bezpieczeństwa STO.
Linie są produkcji polskiej.

Linia wytłaczarkowa LW20CN04 (2020)
Skład linii:
Urządzenie zdawcze UZ20CN05 (2020) + UZ21CN02 (2022)
Wytłaczarka FI30
Głowica FI8 GL20CN02
Wanna chłodząca
Odciąg kołowo-pasowy FI350
Nawijarka NW20CN01
Szafa elektryczna

Parametry techniczne:
Zasilanie: 3x400V, 50Hz
Zabezpieczenie: 25A
Znamionowa prędkość liniowa: 60 m/min (maks. 100 m/min)
Zakres średnicy produktu: 0,4 - 0,5 mm
Nominalna siła uciągu: ok. 150N
Średnica koła pasowego: 350 mm
Średnica szpuli: 250 mm
Szerokość szpuli: 150 mm
Wysokość osi: 1000 mm

Linia wytłaczarkowa LW21CN01 (2021)
Skład linii:
Urządzenie zdawcze
Wytłaczarka FI45
Głowica FI8 GL20CN02
Wanna chłodząca
Odciąg kołowo-pasowy FI350
Nawijarka NW21VN03
Szafa elektryczna

Parametry techniczne:
Zasilanie: 3x400V, 50Hz
Zabezpieczenie: 25A
Znamionowa prędkość liniowa: 300 m/min
Zakres średnicy produktu: 0,4 - 0,5 mm
Nominalna siła uciągu: ok. 400N
Średnica koła pasowego: 350 mm
Średnica szpuli: 400 mm
Szerokość szpuli: 250 mm
Wysokość osi: 1000 mm

Linia suszenia materiału - SOMOS
Kompletny system przygotowania i podawania granulatu obejmuje:
Mobilny osuszacz granulatu Somos RDM-70/200
3 przenośniki FG 204.1/21
Dozownik wolumetryczny Somos MiniMix MC18

System zapewnia:
Stabilną jakość materiału
Precyzyjne dozowanie dodatków
Automatyzację podawania surowca
Pracę ciągłą w trybie przemysłowym

Możliwości produkcyjne
Linie mogą służyć do produkcji:
Drutu medycznego do maseczek
Drutu ogrodniczego (PVC)
Drutu florystycznego
Clipband / twistband (branża spożywcza)
Przewodów i kabli elektrycznych
Przewodów LED, instalacyjnych, głośnikowych
Elementów z tworzyw sztucznych do szerokości 8 mm (małe profile, żyłki, linki, rurki, wkłady do długopisów itp.)

Po odpowiednim dozbrojeniu linie mogą zostać dostosowane do innych zastosowań przemysłowych.

Materiały i narzędzia w zestawie
Drut stalowy żarzony:
FI 0,4 mm - 4914 kg
FI 0,5 mm - 3550 kg
FI 0,73 mm - 208 kg

Granulat:
PP - 10 358 kg
Dodatkowe granulaty - 199 kg
Plastomery barwiące - 165 kg

Narzędzia:
20 kompletów matryc i patryc (0,4; 0,5; 2x0,6; 1,75; 0,73)

Pozostałe:
960 szt. pudełek zbiorczych

Stan produktów gotowych
Drut powlekany polipropylenem (PP) - przeznaczony do maseczek:
0,4 mm naturalny - 14 846 mb
0,4 mm biały super - 1 517 500 mb
0,4 mm biały super FI20 - 8 371 200 mb
0,5 mm biały - 1 406 210 mb
0,5 x2 biały FI20 - 144 000 mb
0,6 x2 biały - 452 400 mb
0,4 mm biały - 1 128 030 mb

Podsumowanie
Oferowany park maszynowy stanowi kompletną, działającą i gotową do uruchomienia linię produkcyjną, umożliwiającą natychmiastowe rozpoczęcie działalności w obszarze produkcji drutu powlekanego.

Dwie wydajne linie produkcyjne
Profesjonalny system suszenia i dozowania
Pełne wyposażenie narzędziowe
Magazyn surowców i gotowego produktu
Możliwość szerokiej adaptacji technologicznej

To idealne rozwiązanie dla firm z branży medycznej, elektrotechnicznej, ogrodniczej oraz przetwórstwa tworzyw sztucznych.
