GANTER wprowadza nową serię trzpieni

GANTER wprowadza nową serię trzpieni

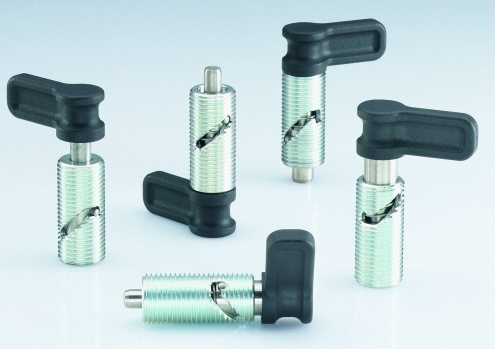

Firma GANTER poszerza swoją ofertę produktową o nową serię trzpieni ustalających – model GN 712 - zwiększających zakres ich zastosowań. Nowatorska konstrukcja mechanizmu pozycjonującego trzpieni pozwala m.in. „odwrócić” zasadę ich działania (wersja „normalnie otwarta”) oraz wprowadzić nowe sposoby blokowania trzpienia w pozycji zasprzęglonej bądź wysprzęglonej.

Nowa seria trzpieni firmy GANTER dzieli się na dwie podstawowe podgrupy. Są to trzpienie „normalnie zamknięte” – działanie operatora powoduje jego wysprzęglenie (GN 712) oraz „normalnie otwarte” – działanie operatora powoduje jego zasprzęglenie (GN 712.1).

Wszystkie trzpienie tej serii posiadają mechanizm realizujący funkcję blokowania i odblokowywania poprzez ruch obrotowy dźwigni pozycjonującej. Dźwignia oraz kołek prowadzący zamontowane są na trzpieniu osadzonym w stalowym korpusie z wyfrezowanym rowkiem. Obrót dźwigni wymusza ruch kołka prowadzącego wzdłuż wyfrezowania, co w efekcie wywołuje osiowe przesunięcie trzpienia względem korpusu. Kształt rowka pozycjonującego, poza wymuszeniem osiowego ruchu trzpienia, określa także sposób jego blokowania w pozycji zasprzęglonej bądź wysprzęglonej.

Trzy standardowo dostępne opcje trzpieni charakteryzują się brakiem blokady (wersja A) – trzpień samoczynnie powraca do pozycji wyjściowej, "miękką" blokadą (wersja R) – odblokowanie trzpienia odbywa się poprzez niewielki obrót (trącenie) dźwigni oraz zatrzaskiem (wersja S) - odblokowanie trzpienia odbywa się poprzez odciągnięcie (GN 712) lub wciśnięcie (GN 712.1) oraz obrót dźwigni.

Nowa konstrukcja mechanizmu umożliwia również łatwe dopasowanie sposobu blokowania do indywidualnych potrzeb klienta przez modyfikację kształtu rowka pozycjonującego.

Korpusy trzpieni serii GN 712 w odróżnieniu od większości dotychczas produkowanych są cynkowane. Umożliwia to stosowanie ich nie tylko w maszynach, narzędziach czy oprzyrządowaniu produkcyjnym, ale również w aplikacjach wymagających np. odporności na czynniki atmosferyczne.

Dla zastosowań wymagających większej odporności na czynniki chemiczne i atmosferyczne stworzone zostały również trzpienie serii GN 712 w wykonaniu nierdzewnym - GN 712.5 (normalnie zamknięty) oraz GN 712.6 (normalnie otwarty).

trzpienie firmy Ganter


Grupa ELESA+GANTER jest światowym liderem w produkcji znormalizowanych elementów maszyn. Marka ta została powołana do życia przez dwie współpracujące ze sobą od 30 lat firmy, ELESA i Otto Ganter. W latach 1993-94 wspomniane firmy, jako jedne z pierwszych na świecie, uzyskały certyfikaty jakości ISO 9001.

ELESA+GANTER to blisko 40 tys. elementów standardowych oraz wiele wykonań specjalnych. Jej produkty łączą w sobie zarówno funkcjonalność, innowacyjność i wytrzymałość jak też dbałość o formę. Potwierdzeniem tego jest ponad 100 patentów i ponad 20 nagród z najbardziej prestiżowych światowych wystaw i konkursów m.in. "International Forum Design Award", "Compasso d'Oro" w Mediolanie oraz "Design Center" w Stuttgarcie.

Marka jest reprezentowana w ponad 30 krajach świata, m.in. w Polsce.

ELESA+GANTER Polska Sp. z o.o. jest częścią grupy ELESA+GANTER i zajmuje się dystrybucją produktów rodzimej marki.
