Jak druk 3D pomaga rozwiązać problem przestojów w fabrykach?

Jak druk 3D pomaga rozwiązać…

Nieplanowane przerwanie produkcji wiąże się z opóźnieniami w dostawie towaru, a co za tym idzie - dużymi stratami finansowymi. Firmy i zakłady produkcyjne mogą korzystać z usług skanowania i druku 3D, które są najszybszym i najtańszym sposobem na wznowienie produkcji.

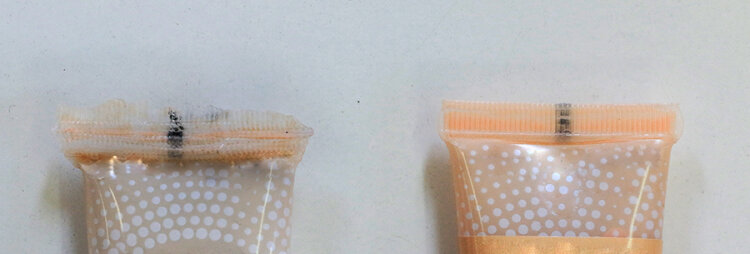

Drukarka 3D pozwala na szybkie wykonanie elementów, dzięki którym produkcja w fabryce może zostać wznowiona. Przekonali się o tym właściciele krakowskiej firmy MB Cosmetic, w której przerwanie produkcji wystąpiło na skutek nieprawidłowego zamykania tubek z kosmetykiem, produkowanym dla jednego z zewnętrznych klientów. Tubki posiadały specyficzny kształt zakrętek, przez co poruszały się w uchwycie, uniemożliwiając prawidłowe zgrzanie napełnionego opakowania.

Marek Browarski z firmy MB Cosmetic, podjął decyzję wyprodukowania nowych gniazd montażowych do maszyny za pomocą drukarki 3D. Realizację zadania zlecono firmie CadXpert, która rocznie realizuje setki zamówień dla klientów z różnych gałęzi przemysłu i biznesu.

tubki-stratasys-drukowanie

Skanowanie 3D - model tworzony na podstawie fizycznego obiektu

Firma MB Cosmetic nie dysponowała modelem CAD potrzebnych gniazd montażowych. W takiej sytuacji stosuje się inżynierię odwrotną, czyli stworzenie modelu 3D na podstawie fizycznego obiektu. Firma CadXpert wykorzystała do tego celu skaner 3D Shining 3D EinScan Pro HD, który pozwala tworzyć modele z dokładnością do 0,04 mm. Skanowanie 3D gniazda montażowego i tubki trwało około 15 minut.

Uzyskany w ten sposób model 3D pozwolił na przygotowanie w oprogramowaniu CAD odpowiedniego gniazda montażowego, dopasowanego wymiarami do nowego opakowania.

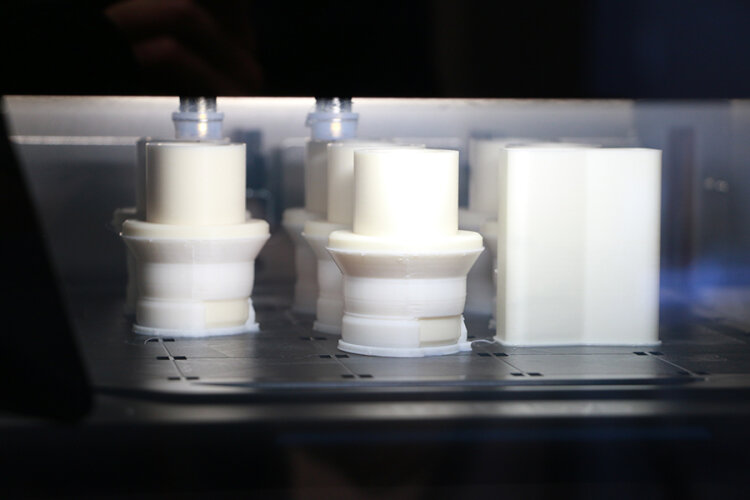

Na tej podstawie wydrukowano pojedynczą sztukę gniazda montażowego, a po weryfikacji przez klienta poprawności wykonania, rozpoczął się właściwy druk całej serii. Firma skorzystała z przemysłowej drukarki 3D Stratasys F120. Do wydruku użyto materiału ASA, a wysokość warstw wynosiła 0,254 mm. Po zakończeniu druku, modele musiały zostać poddane obróbce - usunięto materiał podporowy w automatycznej myjce.

Zdecydowaliśmy się na przemysłową drukarkę 3D, ponieważ każdy z ośmiu elementów musiał mieć zachowaną dokładność wymiarową. Drukarki 3D Stratasys gwarantują powtarzalność wydruku niezależnie od wielkości serii produkcyjnej - wyjaśnia Paweł Zubel, specjalista ds. drukowania 3D w CadXpert.

Druk 3D a obróbka CNC

Druk 3D pozwala na szybkie i tanie wykonanie próbnego elementu celem weryfikacji jego poprawności. W przypadku gniazd montażowych dla firmy MB Cosmetic, koszt druku jednego modelu wyniósł ok. 100 zł netto. Jeśli firma skorzystałaby z usług CNC, byłby on 5 razy większy. Cena przygotowania 8 modeli wyniosła 675 zł netto w przypadku druku 3D, natomiast w technologii CNC - 720 zł netto.

Łączny czas drukowania 3D (bez procesu skanowania i modelowania) ośmiu gniazd zajął 3 dni. Korzystając z obróbki CNC, firma musiałaby czekać na gniazda montażowe od dwóch do trzech tygodni.

Klientowi zależało na czasie, by móc szybko wznowić produkcję, wywiązać się ze zlecenia i nie generować strat. Dlatego w tym przypadku druk 3D okazał się najlepszym rozwiązaniem zarówno jeśli chodzi o czas realizacji, jak i o gwarancję jakości i cenę - wyjaśnia  Paweł Zubel.

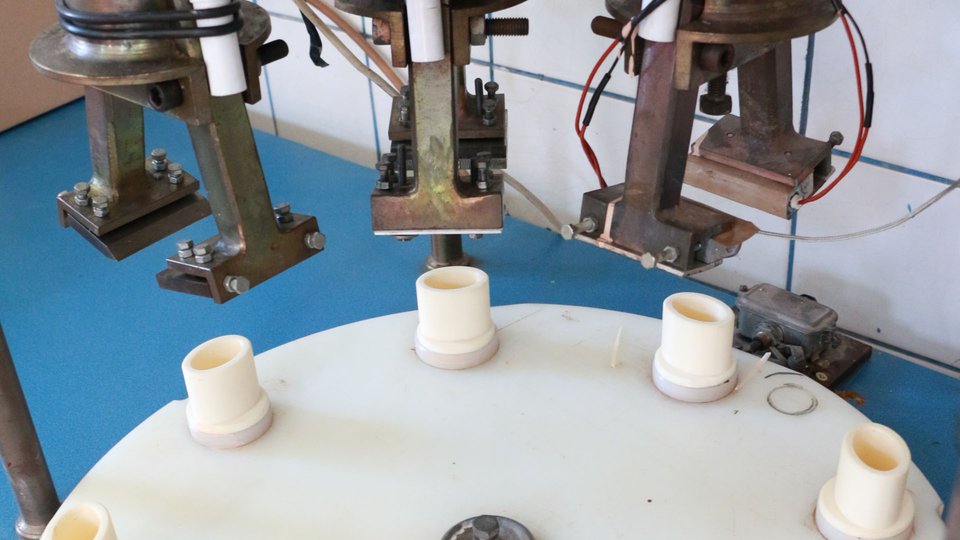

Gniazda montażowe do zgrzewarki zostały dostarczone do klienta i zamontowane w maszynie po około tygodniu od złożenia zamówienia. Skorzystanie z rozwiązań skanowania 3D i drukowania 3D pozwoliło firmie MB Cosmetic wyprodukować 25 000 tubek produktu zgodnie z zamówieniem.

- W imieniu firmy MB Wytwórnia Kosmetyków chcieliśmy podziękować firmie CadXpert za szybkie i dokładne zrealizowanie projektu oraz druku gniazd montażowych do naszej maszyny. Dzięki profesjonalnej obsłudze byliśmy w stanie dostarczyć produkt na czas - podsumowuje Marek Browarski z firmy MB Cosmetic.

zgrzew2-1

O firmie CadXpert

CadXpert jako jedna z pierwszych na polskim rynku firm rozpoczęła rozpowszechnianie technologii druku 3D. Obecnie jest autoryzowanym dystrybutorem drukarek 3D Stratasys, MakerBot i Formlabs. CadXpert w swojej ofercie posiada też skanery 3D, a także świadczy ogólnopolskie usługi projektowania i drukowania 3D z wykorzystaniem technologii FDM, PolyJet, SLA, SLS i DMLS.
