Demag Plastics Group na Plastpol 2005

Demag Plastics Group zaprezentuje się na branżowych targach Plastpol w Kielcach od 31 maja do 3 czerwca b.r. z dwoma eksponatami. Na stoisku 35 w hali B będzie można zobaczyć szybkobieżną wtryskarkę EL-EXIS S z oprzyrządowaniem do wtrysku dekorowanego w technologii IML (z etykietą), jak również wolnostojący agregat Multi-plug będący niezależnym urządzeniem do wtrysku wielokomponentowego.

Z elektrycznymi napędami dla ruchów formy i dozowania, jak również hydraulicznym wysokowydajnym wtryskiem, wtryskarka EL-EXIS S potwierdza filozofię koncepcji napędów firmy Demag. Kombinacja napędów EL-EXIS S w porównaniu do konkurencyjnych szybkobieżnych wtryskarek jest do dnia dzisiejszego rozwiązaniem jedynym w swoim rodzaju.

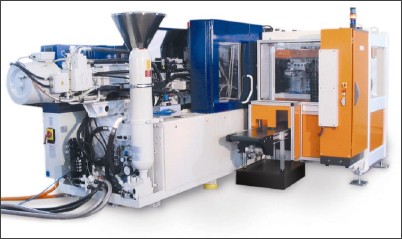

Jako rozwiązanie kompleksowe z formą 1+1-krotną firmy Glaroform AG oraz oprzyrządowaniem do wtrysku IML firmy Beck Automation AG szybkobieżna wtryskarka Demag EL-EXIS S 150/500-610 produkuje dekorowany pojemnik i pokrywkę. - Foto: Demag Plastics Group
Wszystkie modele EL-EXIS S z typoszeregu 600 - 7.000 kN siły zamykania charakteryzuje m.in:

• hydrauliczna realizacja funkcji wtrysku dla detali cienkościennych z dużymi stosunkami drogi płynięcia do grubości ścianki detali,

• energooszczędny i dynamiczny elektryczny napęd jednostki zamykania,

• wysokoczuły układ zabezpieczenia formy poprzez piezoelektryczny pomiar siły oraz w przypadku kolizji błyskawiczne zatrzymanie ruchu zamykania formy,

• bezstykowe ultradźwiękowe układy pomiaru drogi,

• dowolne programowanie rdzeni hydraulicznych i wyrzutnika dla skomplikowanych przebiegów formy,

• elektryczny napęd dozowania dla niezależnej funkcji uplastyczniania materiału.

EL-EXIS S osiąga szczególnie krótkie czasy cykli zapewniając w stosunku do maszyn hydraulicznych znaczną redukcję zużycia energii. Osiąga przy tym dużą wydajność dla funkcji uplastyczniania i wtrysku oraz dużą dynamikę ruchu formy.

Od wprowadzenia na rynek w 1999 roku wtryskarki EL-EXIS S znalazły zastosowanie przede wszystkim w branży opakowań. Coraz więcej przetwórców pojemników, wiader, kubków i zakrętek bazuje na wtryskarach EL-EXIS S – pierwsi klienci użytkują te maszyny już od 6 lat.

Na targach będzie można zobaczyć wtryskarkę w wariancie 1.500 kN z typoszeregu 600 - 4.200 kN siły zamykania.

EL-EXIS S 150 z formą do wtrysku z etykietą w technologii In-mould-Labelling

Gniazdo produkcyjne oparte na wtryskarce EL-EXIS S 150/500-610 (1.500 kN-siła zamykania, 500 mm- prześwit między kolumnami, 610-międzynarodowe oznaczenie wielkości jednostki wtryskowej) produkować będzie, w 1+1-krotnej formie szwajcarskiej firmy Glaroform AG, dekorowany etykietami pojemnik 500-ml oraz pokrywkę. Pojemnik i pokrywka leżą w jednej płaszczyźnie podziału i napełniane są przez system gorącokanałowy z systemem zamykanych dysz. Dyszami zamykanymi można niezależnie sterować. Jest to konieczne, aby przy różnych drogach płynięcia pojemnika i pokrywki zrealizować równomierne wypełnienie gniazd. Detale dekorowane będą w technologii wtrysku z etykietą (In-mould-Labelling) przy pomocy lini szwajcarskiej firmy Beck Automation AG. Pojemnik dekorowany będzie od spodu i po obwodzie , a pokrywka na powierzchni górnej.

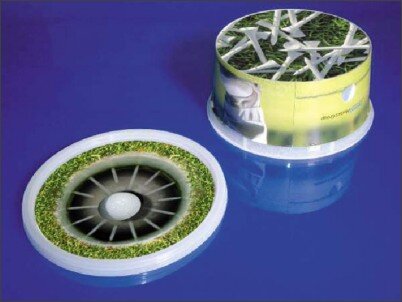

Pojemnik i pokrywka, dekorowane w technologii In-mould-Labelling na szybkobieżnej wtryskarce EL-EXIS S 150/500-610 firmy Demag Plastics Group - Foto: Demag Plastics Group
Zastosowanie formy 1+1-krotnej redukuje koszty inwestycji o drugą wtryskarkę wraz z automatyzacją. Przedstawione rozwiązanie sprawdza się szczególnie jako koncepcja produkcji opakowań jakościowych, na które jest mniejsze zapotrzebowanie ilościowe.

Wolnostojący agregat Multi-plug

Z pomocą urządzenia Multi-plug można poszerzyć możliwości każdej wtryskarki o wtrysk w technologii wielokomponentowej. Maszyny dwukomponentowe, dzięki Multi-plug, mogą zostać rozszerone do wtrysku trzykomponentowego lub trzykolorowego. Rozwiązanie to, w porównaniu do zakupu nowej wtryskarki wielokomponentowej, pozwala zaoszczędzić czas oraz koszty zakupu i powierzchni.

Urządzenie dostępne jest ze standardowymi jednostkami wtryskowymi o średnicy ślimaka od Ø 18 do Ø 60 i obj. wtrysku od 23 do 636 cm3 i może współpracować z dowolną w miarę nowoczesną wtryskarką różnych producentów.

Standardowy zakres dostawy urządzenia obejmuje m.in.

• przestawną jednostkę wtryskową w układzie V (pionowym) , L (poziomym) lub R (kątowym),

• własny niezależny napęd hydrauliczny (w układzie L umiejscowiony pod jednostką wtryskową maszyny, w układzie V jako kompaktowa stacja),

• oddzielne sterowanie z ciekłokrystalicznym panelem sterowania (Ergocontrol),

• przyłącze sygnałów elektrycznych do wtryskarki oraz indywidualne przyłącze mechaniczne do układu zamykania wtryskarki,

• osłony i elementy montażowe (węże hydrauliczne, kable elektryczne, itp.).

Opcje dodatkowe z wyposażenia Demag

Opcjonalnie Muti Plug można wyposażyć w sygnały sterowania stołem obrotowym wtryskarki, sterowanie bocznych rdzeni hydraulicznych , gorących kanałów, zaworów pneumatycznych i wiele innych opcji. Zwiększa to dodatkowo aktrakcyjność oferty.

Montaż, uruchomienie i szkolenie obsługi zapewnia serwis Demag Plastics Group.

Krótkie przygotowanie – szybkie uzbrojenie

Połączenie Multi-plug z wtryskarką przy odpowiednim wcześniejszym przygotowaniu nie zajmuje dużo czasu. Czas montażu i uruchomienia urządzenia w układzie pionowym (układ V) zajmuje 1 dzień, natomiast w układzie poziomym (układ L) około 2 dni. Po stronie wtryskarki należy przygotować przyłącza mechaniczne i elektryczne. Chodzi głównie o otwory montażowe płyty mocującej w zależności od typu agregatu (pionowy V lub poziomy L). Poza tym bazową wtryskarkę należy wyposażyć w przyłącze elektryczne, które pozwoli na wymianę sygnałów analogowych i cyfrowych pomiędzy maszyną a agregatem Multi-plug. Istotnym elementem bezpieczeństwa układu jest wyłącznik awaryjny, którego montaż powinien przeprowadzić doświadczony serwis producenta.

Multi-plug w wariancie pionowym V

W układzie pionowym V z pionową jednostką wtryskową stacja napędowa usytuowana jest obok wtryskarki. Długość elementów złącznych jest do określenia na miejscu przy maszynie. Jednostki wtryskowe są takie same jak w innych wtryskarkach dwukomponentowych Demag z serii Multi. Rozwiązanie to polecane jest szczególnie do pomieszczeń , w których brakuje miejsca.

W układzie pionowym V do dyspozycji mamy jednostki wtryskowe o średnicach ślimaka od Ø 18 do Ø 45 i obj. wtrysku od 23 do 293 cm3.

Multi-plug w wariancie poziomym L

W układzie L jednostka wtryskowa oraz układ napędowy usytuowane są obok maszyny a wtrysk drugiego komponentu ma miejsce po przeciwnej stronie do obsługi maszyny. W układzie tym zakres dostawy obejmuje również komplet osłon zabezpieczających. Zależnie od wysokości dyszy maszyny bazowej stacja napędowa dla oszczędności miejsca będzie usytuowana bezpośrednio pod jednostką wtryskową agregatu lub jako oddzielny napęd wolnostojący.

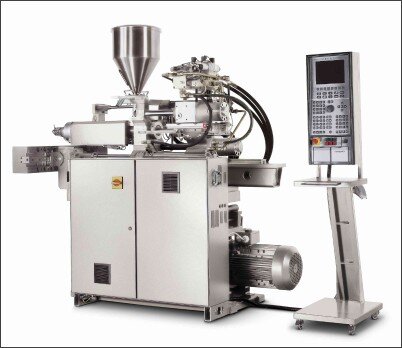

Zewnętrzny agregat Multi-plug firmy Demag Plastics Group rozszerzający możliwości wtryskarki o wtrysk dwukomponentowy – tutaj wariant w układzie poziomym (układ L) - Foto: Demag Plastics Group

W układzie poziomym L do dyspozycji mamy jednostki wtryskowe o średnicach ślimaka od Ø 18 do Ø 60 i obj. wtrysku od 23 do 636 cm3.

Komfortowa obsługa i przejrzystość procesu dzięki panelowi obsługi Ergocontrol

Sterowanie drugiej jednostki gwarantuje pełna funkcjonalność sterowania NC4-i i ergonomia panelu obsługi Ergocontrol. Strony obsługi panelu są identyczne jak we wszystkich wtryskarkach Demag. Ergocontrol komfortowo prowadzi i wspiera użytkownika we wszystkich krokach ustawiania i optymalizacji procesu, jak również w przebiegu i dokumentacji produkcji. Terminal jest zbudowany funkcjonalnie i oprócz wyświetlacza o wysokiej rozdzielczości oferuje wygodne menu oraz przyciski szybkiego dostępu. Panel sterowania Ergocontrol posadowiony jest na podstawie i połączony z szafą sterowania stacji napędowej przy pomocy kabla.

Na targach Plastpol 2005 będzie można zobaczyć agregat Multi-plug 200L (jednostka wtryskowa w układzie poziomym o obj. wtrysku 106 cm3).
