Przegląd składarko - sklejarek do opakowań

Składarko - sklejarki, to maszyny przez które przechodzi większość opakowań kartonowych w procesie ich produkcji. Trafiają tam po zadrukowaniu, uszlachetnieniu oraz wycięciu. Składarko - sklejarki są zatem jednymi z ostatnich urządzeń funkcjonujących w ramach linii produkcji opakowań. Serwis Plastech. pl prezentuje przegląd najpopularniejszych maszyn tego typu, które można spotkać na krajowy rynku.

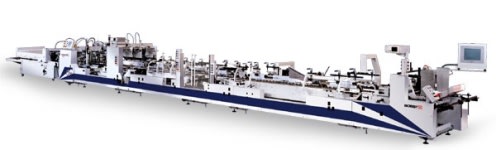

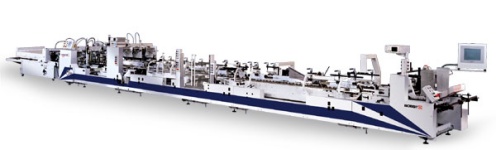

Bez wątpienia największym hitem jest urządzenie o nazwie Alpina II 110 G-4 produkcji szwajcarskiej firmy Bobst. Jest to niezwykła maszyna, absolutny lider w swojej klasie, pozwalająca na wykonanie dowolnego typu opakowań z tektury i to bez względu na poziom skomplikowania projektu.

O wyjątkowości Alpiny może świadczyć fakt, że w Europie znajduje się ona w dyspozycji mniej niż dziesięciu zakładów. Co szczególnie ważne dwa modele pracują w naszym kraju, m.in. w firmie Hammer. Jest to spółka oferująca opakowania z tektury z wykorzystaniem nowoczesnych technologii. Jej oferta obejmuje opakowania produktów spożywczych, farmaceutycznych, kosmetycznych, alkoholowych. Ich odbiorcami są m.in. Danone, Hochland, Gilette, Unilever, US Pharmacia oraz Polpharma.

Działająca tam Alpina II pozwala na dowolny dobór rodzaju opakowania, zastosowanie nietypowej formy oraz na szybkie wprowadzanie modyfikacji, jak ma to miejsce w przypadku opakowań promocyjnych. Ma konstrukcję modułową, co pozwala uzyskiwać różnorodne konfiguracje opakowań w zależności od potrzeb. Automatycznie składa i skleja pudełka z kartonu.

Zginanie i sklejanie odbywa się z prędkością dochodzącą do 450 metrów na minutę. Jednocześnie w godzinę Alpina jest w stanie wyprodukować nawet 160 tysięcy pudełek.

Co szczególnie ważne dzięki modułowi Gyrobox umożliwia wyprodukowanie opakowań w jednym procesie produkcyjnym. Większość tego typu urządzeń wymaga dla przeprowadzenia tej czynności dwóch odrębnych procesów produkcyjnych lub klejenia ręcznego.

Jeszcze jednym innowacyjnym rozwiązaniem zastosowanym w linii produkcyjnej Alpiny jest połączenie sekcji zginającej i wyrównującej powstające właśnie opakowanie do wybranej lewej lub prawej strony.

Zanim tektura zostanie złożona jest ona właściwie układana, co redukuje czas produkcji i podnosi jakość opakowania. Wspomniany już moduł Gyrobox umożliwia też obracanie pudełek z lewej do prawej strony w zakresie od 0 do 180 stopni.
Składarko-sklejarka wyposażona jest też w system eliminacji w jakikolwiek sposób wadliwych opakowań. W dodatkowe wyposażenie Alpiny wchodzi też funkcja sprawdzającą prawidłową ilość i rodzaj kleju oraz czytnik kodu gwarantujący jednolitość każdego pakietu opakowań.

Kolejny model, który warto omówić, to składarko - sklejarka produkcji słoweńskiej firmy Pama Paper Machinery. Jest ona przeznaczona do kartonu, do sklejania liniowego, a także den automatycznych, opakowań z papieru, kartonu i pięciowarstwowej tektury. Posiada podajnik podciśnieniowy, dwie sekcje wstępnego łamania, sekcję składania, taśmę dociskową, transporter centralny, natryskowy system klejowy, kółko klejowe, komputerowy system sterowania, czytnik kodów paskowych i kolorów.

Zginanie i sklejanie odbywa się z prędkością dochodzącą do 150 metrów na minutę. Urządzenie jest w stanie wyprodukować 250 pudełek na minutę.

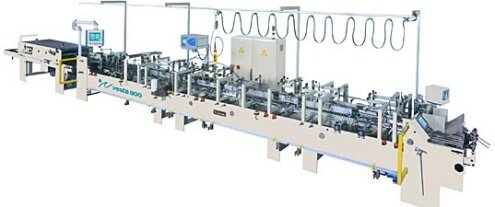

Warto się też przyjrzeć składarko – sklejarce hiszpańskiej firmy Inramik. Od ponad roku maszyny tego producenta z serii Xtra II są już w naszym kraju. To co je charakteryzuje to, fakt że umożliwiają działanie przy wysokich prędkościach oraz składanie trudnych wykrojów tekturowych do 600g/mkw. i z tektury falistej w fali B, E, F lub N. Prędkość pracy Xtra II może sięgać 400 metrów na minutę.

Ten typ składarko - sklejarki również zbudowany jest modułowo, co pozwala na realizowanie indywidualnych rozwiązań. Co ważne każdy model Xtra II może być budowany z wielu w pełni zamiennych modułów. To z kolei ułatwia dopasowanie sklejarki odpowiednio do szczegółowych potrzeb każdego producenta opakowań.

Warto też zwrócić uwagę na to, że w Xtrze zastosowano najnowocześniejszy system klejowego Nordson LogiComm. Dzięki temu maszyna posiada dodatkowe możliwości.

System klejenia jest obsługiwany przy pomocy ekranów dotykowych, co ułatwia dokładną kontrolę nakładania kleju i weryfikację jego jakości. System reguluje też klejenie na zimno i na gorąco z prędkością do 1200 m/min i dokładnością nakładania do +/- 0,25 mm.

Czas teraz przyjrzeć się sklejarko – składarce produkcji krajowej.

Wybraliśmy wielopunktową uniwersalną maszynę SKL firmy Pakmar 91. Model, o którym mowa może być jedno, trzy, cztero i sześciopunktowy. Umożliwia klejenie i automatyczne składanie wszystkich klejonych opakowań z tektury, w tym pudeł zbiorczych, fasonowych z automatycznym dnem i tacek z tektury falistej lub litej. Cały proces, co szczególnie ważne, odbywa się za jednym przejściem. Składarko-sklejarki SKL wykonują połączenia klejowe za pomocą klejów na zimno. Podawanie kleju jest pneumatyczne.

Kolejną maszyną, która chcemy przybliżyć, to koreański model AG. Tym razem automatyczna składarko-sklejarka składa się z sekcji podającej, składjąco-klejacej i liczącej. Cała maszyna jest regulowana przez konwerter częstotliwości i kontrolowany przez PLC. Wprowadzanie danych odbywa się poprzez ekran dotykowy. Średnia prędkość robocza to 80 –100 sztuk na minutę.

Sekcja podajnika wyposażona jest w stabilny podajnik pasowy, natomiast zaawansowane elektromagnetyczne sprzęgło i elektromagnetyczny układ hamulcowy umożliwiają łatwe i niezależne funkcjonowanie wszystkich elementów. Wysokość wałka dociskowego może być regulowana i osiąga zakres 3 - 8mm. Szybkość podawania dochodzi do 80 - 100m/min.
