Etykieciarki- przegląd maszyn aplikujących etykiety

Serwis Plastech.pl omawia maszyny służące do automatycznego naklejania etykiet na opakowania. Liczymy, że nasz tekst pomoże poznać działanie tych urządzeń oraz przybliży ich parametry techniczne oraz dostępne funckje. W naszym artykule skupiliśmy się na etykieciarkach dostępnych na polskim rynku oraz oferowanych przez dowolnie wybranych producentów lub dystrybutorów. W zestawieniu zaprezentujemy urządzenia czterech firm: Empaku, Unilogo, szwedzkiego koncernu Mectec Elektronik AB oraz amerykańskiego Label - Aire.

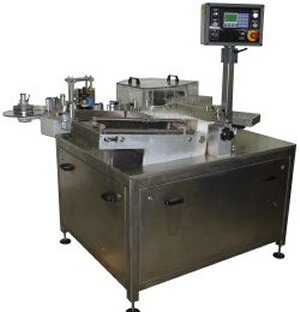

Stosunkowo niedawno pojawiła się na naszym rynku nowa automatyczna etykieciarka firmy Empak, w serii EA-10. Przeznaczona jest do automatycznego naklejania etykiet samoprzylepnych na fiolki i ampułki. Na naklejane etykiety nanoszone są techniką gorącego druku znaki alfanumeryczne. Sposób działania etykieciarki jest stosunkowo prosty, a urządzenie jest łatwe w obsłudze.

Na czym jednak polega konkretnie?

Opakowania znajdują się na transporterze podającym. Przemieszczają się pomiędzy prowadnicami do podajnika ślimakowego, następnie zaś podajnik ślimakowy przenosi fiolki do gniazd tarczy z prowadnicami. Kolejny krok funkcjonowania maszyny polega na tym, że opakowanie są transportowane do mechanizmu etykietującego, w którym etykieta jest podawana i naklejana na fiolki.

Kolejny krok funkcjonowania urządzenia objawia się tym, że etykieta przykleja się na obwodzie opakowania w wyniku ruchu obrotowego fiolki znajdującej się w gnieździe tarczy. Powstały ruch spowodowany jest przez różnice prędkości ruchu pasa zespołu rolującego i prędkości przemieszczania się opakowania w tarczy. Wreszcie, w końcowym stadium pracy maszyny, fiolki wybierane są z gniazd tarczy na prowadnicę i stamtąd mogą swobodnie trafić do kasety odbiorczej.

Ważną częścią wyposażenia prezentowanej etykieciarki są specjalne czujniki, których zadaniem jest wykrywanie obecności opakowania w gnieździe tarczy, a także obecności etykiety na opakowaniu i nadruku na etykiecie. Zmiana parametrów pracy i wszelkie informacje związane ze stanem pracy maszyny można odczytać ze specjalnego panelu operatorskiego.

Etykieciarka EA - 10 działa z maksymalną wydajnością, zależną oczywiście od opakowania, osiągając przerób 2 - 7 tys. opakowań na godzinę. Jeśli chodzi o maksymalne wymiary etykiet, to ich wysokość sięga 91 mm, a długość jest ograniczona średnicą opakowania.

Okrągłe opakowania obsługuje również firmowe urządzenie przedsiębiorstwa Unilogo, czyli etykieciarka Roto Classic. Etykietuje ona m.in. różnego typu słoiki, w ten sposób, że jedna etykieta umiejscawiana jest na części lub całym obwodzie opakowania. Maszyna jest skuteczna w działaniu zwłaszcza tam, gdzie wskazana jest ponadprzeciętna wydajność i precyzja etykietowania.

Co wiadomo na temat omawianego sprzętu? Jest ono w stanie obsłużyć w ciągu godziny 6 tys. sztuk opakowań.

Jeśli chodzi natomiast o parametry dotyczące maksymalnych szerokości etykiety, to wynoszą one 96 mm, chociaż opcjonalnie mogą osiągnąć wartości 156 i 216 mm. Etykieciarka gwarantuje wykonanie operacji z etykietami o długości dochodzącej nawet do 4,5 cm. Z kolei największa możliwa prędkość wsuwu etykiet to 55 m/min. Odnośnie średnic rolki etykiet, to sięgają one 40 - 76/300 mm.

Omawiając tę etykieciarkę trzeba zauważyć, że szczególnie istotna dla potencjalnych użytkowników powinna być również możliwość pozwalająca na dodatkowe wyposażenie Roto Classic w głowicę. To z kolei pozwala na doklejanie plomb oraz modułu drukującego do nanoszenia daty lub kodu kreskowego.

Teraz czas na urządzenia renomowanych zagranicznych producentów. Jednym z nich są maszyny szwedzkiej firmy Mectec Elektronik AB. W Polsce są dystrybuowane przez krakowską spółkę SKK. Maszyny w specjalnej serii L są dostępne w trzech modelach: standardowym (L 100), szybkim (L 100S) i wersji szerokiej (L 200).

Etykieciarka standardowa służy do naklejania wcześniej przedrukowanych etykiet. Stosować ją można w przemyśle spożywczym, farmaceutycznym, drzewnym i papierniczym. Pozwala na ciągłą pracę w systemie wielozmianowym. Dzięki silnikowi krokowemu o dużej wydajności może aplikować etykiety z prędkością do 66 m/min w wersji szybkiej i 33 m/min w wersji standardowej.

Ponadto pozwala na zapisanie ustawień dla 99 produktów. Tak duża liczba umożliwia szybkie przełączenie między odmiennymi produktami lub formatami etykiet. L 100 może pracować na regulowanym stelażu oraz etykietować ruchome kartony i palety. Rozmiar etykiet przeznaczonych dla tej etykiecarki, to 10 x 10 – 160 x 400 mm.

Ostatnim aplikatorem, który chcemy zaprezentować w naszym zestawieniu, jest urządzenie firmy amerykańskiego koncernu Label – Aire dystrybuowane w Polsce przez RSC Auto ID Distribution.

Z bogatego zestawu maszyn czołowego producenta aplikatorów wybraliśmy etykieciarkę o nazwie LA 1014. Jest to wydajne urządzenie łączące szybkość naklejania etykiety z dokładnością. Posiada mechanizm wyposażony w dwa mikroprocesory sterujące pracą silników krokowych. Jest również wyposażone w specjalny światłoczuły czujnik, dzięki któremu możliwe jest automatyczne dostosowanie do rozmiaru etykiety.

Sterowanie aplikatorem odbywa się poprzez własny panel z klawiaturą i wyświetlaczem LCD. Etykieciarka LA 1014 może naklejać etykiety na linii produkcyjnej pracującej z szybkością 4 - 40 m/min.

Wielkości techniczne opisujące możliwości maszyny są następujące: minimalny rozmiar etykiet, to min 20 x 20 mm, maksymalny 120 x 170 mm. Największa dostępna średnica rolki, to 300 mm. Szybkość pracy uzależniona jest od rozmiaru etykiet i odległości nanoszenia i osiąga granicę 60 etykiet na minutę.
