Szybkozłącza – ważny szczegół w procesie podłączania formy
Standardowy sposób podłączania obiegów termoregulacji czyli użycie zwykłego króćca i opaski na wąż, odchodzi do lamusa. Kiedyś spędzaliśmy na tej operacji niesamowicie dużo czasu co zwiększało koszty spowodowane przestojem produkcji. Od czasu gdy szybkozłącza weszły do powszechnego użytku, proces ten wygląda zupełnie inaczej - jest wygodniej, bezpieczniej i dużo szybciej.

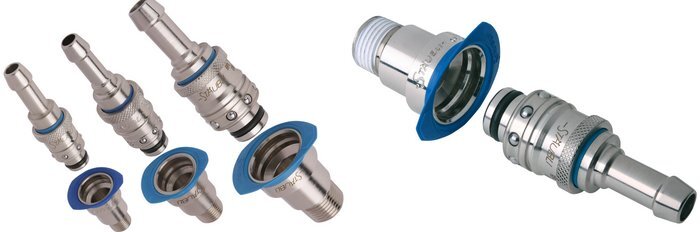

Szybkozłącza do termoregulacji możemy podzielić na dwie grupy - złącza bez zaworów odcinających tzw. wolnoprzelotowe oraz złącza z zaworami odcinającymi. Jeżeli nie jest dla nas istotne, że podczas rozłączania szybkozłączy wycieknie nam woda z węży zasilających, idealnym rozwiązaniem są złączki bez zaworów serii RPL. Istotnym aspektem jest materiał, który jest użyty do ich produkcji. Większość złączek tego typu jest wykonanych z czystego mosiądzu, który jest materiałem miękkim i łatwo może się odkształcać w przypadku chociażby uderzenia twardym przedmiotem. Szybkozłącza serii RPL są wykonane z mosiądzu który jest pokryty niklem w celu zwiększenia wytrzymałości mechanicznej. Elementy które pracują, czyli kulki i sprężynka w zamku, są wykonane ze szlachetnej stali nierdzewnej. Aby zapobiec wyrabianiu się zamka (stalowe kulki mogą spowodować szybkie odkształcenie bieżni w elemencie współpracującym wykonanym z czystego mosiądzu), bieżnia w naszych gniazdach jest specjalnie utwardzana. Następnym ważnym aspektem jest typ uszczelnienia. Ponieważ uszczelnia czołowe nie zdają egzaminu (szybko się niszczą a ich wymiana jest utrudniona lub wręcz nie możliwa), dlatego firma Stäubli w swoich szybkozłączach stosuje uszczelnienia obwodowe. Zaletą ich jest dużo dłuższa żywotność, gdyż nie są tak wrażliwe na drgania podczas pracy maszyny. Dodatkowo w przypadku konieczności wymiany o-ringu uszczelniającego czynność ta jest bardzo prosta (o-ring znajduje się na zewnątrz wtyku). Uszczelnienia mogą być wykonane z Nitrylu (max. temp. pracy 90°C) lub FPM-u (Viton - max. temp. pracy 200°C). Niebywałą zaletą złącza RPL , jest możliwość zabudowania gniazda na równo z powierzchnią formy. Jest to bardzo ważne, gdyż w czasie transportu formy lub jej obsługi, redukujemy do zera możliwość mechanicznego uszkodzenia gniazda. Szybkozłącza serii RPL występują w trzech rozmiarach rozróżnianych pod względem średnicy przepływu - jest to 6, 8 i 12 mm. Gniazda tych złączy są wyposażone w gwinty calowe wewnętrzne i zewnętrzne oraz metryczne zewnętrzne. Dodatkowo, gwinty calowe zewnętrzne są preteflonowane a więc nie ma potrzeby ich dodatkowo uszczelniać. Występują również wersje przedłużane - o długości nawet 250 mm oraz mostki stałe które wystają poza obrys formy jedynie na 43 mm. Kolejną opcja są kolorowe pierścienie identyfikacyjne - czerwone i niebieskie - dla rozróżnienia obiegów zimnej i ciepłej wody lub wejścia/wyjścia. Maksymalne ciśnienie pracy to 10 bar.

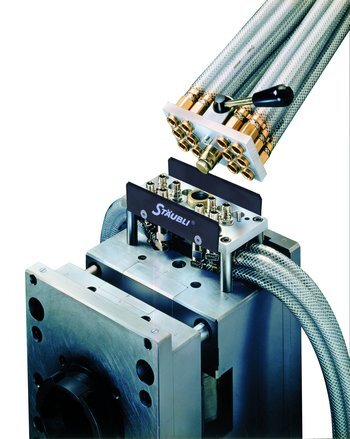

W przypadku, gdy chcemy mieć podłączenia z zaworem odcinającym, polecamy złącza serii RMI. Szybkozłącza te mogą być wyposażone w zawory po obu stronach - po stronie wtyku oraz po stronie gniazda. Żeńska strona RMI jest montowana na wężach zasilających, a więc jest narażona na mechaniczne uszkodzenia. Dlatego też w konstrukcji złącza zastosowaliśmy stalową tuleję, która spełnia dwa zadania - służy do rozpinania złącza oraz chroni je przed zniszczeniem. Ponieważ wtyki RMI są montowane na formie, a więc są mniej narażone na uszkodzenia, zostały wykonane z mosiądzu który następnie został poniklowany. Bieżnia, po której toczą się kulki zamka (wykonane są ze stali nierdzewnej) została specjalnie wzmocniona aby zamek się nie wyrabiał. Wtyki szybkozłącza RMI są dostosowane do zabudowania na równo z powierzchnią formy. Jest to bardzo ważne, gdyż w czasie transportu formy lub jej obsługi, redukujemy do zera możliwość mechanicznego uszkodzenia wtyku. Kolejną opcją są kolorowe pierścienie identyfikacyjne - czerwone i niebieskie - dla rozróżnienia obiegów zimnej i ciepłej wody lub wejścia/wyjścia dostępne dla rozmiarów 20, 25 i 37 mm. Uszczelnienia są wykonane z FPM-u (Viton) i jak zawsze w przypadku szybkozłączy Stäubli, uszczelniają obwodowo co zapewnia długą żywotność o-ringu. Seria RMI występuje w rozmiarach od 6 mm aż do 37 mm, a max. temperatura pracy wynosi, w zależności od uszczelki, nawet 250°C. Max. ciśnienie pracy to 16 bar.

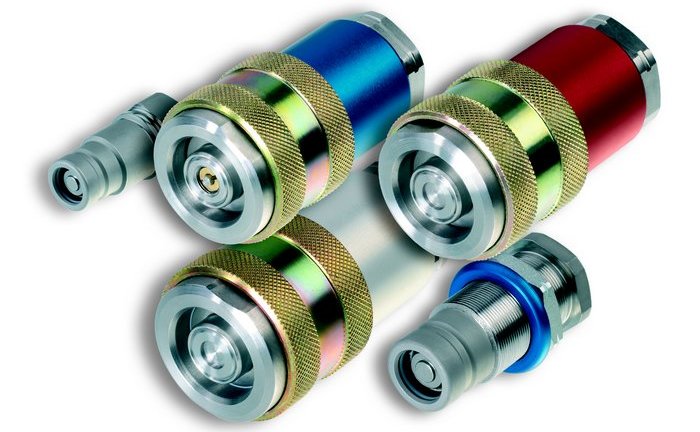

Ostatnią kategorią szybkozłączy do termoregulacji są tzw. złącza bezwyciekowe serii CBI. Wyposażone są w zawory o płaskich powierzchniach styku co całkowicie eliminuje wyciek medium z obwodu. Dzięki temu zapewniamy czystość stanowiska pracy oraz zapobiegamy ubytkowi oleju/wody z maszyny. Jest to również bardzo ważne w przypadku gdy medium ma wysoką temperaturę. Stosując szybkozłącza CBI, całkowicie eliminujemy ryzyko oparzenia podczas operacji podłączania/rozłączania. Dzięki zastosowaniu uszczelki z FMP-u (Viton), możliwa jest praca w temp. do 200°C, a nawet 250°C jeżeli zastosujemy uszczelnienia z FFKM-u (Perfluoroelastomer). Każda część złącza, która pracuje mechanicznie, jest wykonana ze szlachetnej stali nierdzewnej a pozostałe elementy z mosiądzu (np. adapter do zamocowania szybkozłącza). Złącze to jest odporne na wszelkiego typu wibracje oraz siły wyginające dzięki dużej powierzchni osadzenia wtyku w gnieździe w pozycji połączonej. Wtyki szybkozłącza CBI można zabudować na równo z powierzchnią formy. Obecnie zakres dostępnych średnic przepływu oscyluje od 3 mm aż do 16 mm a max. ciśnienie pracy to 50 bar.
Kolejnym tematem, na który należy zwrócić uwagę w procesie podłączania mediów do formy, jest podłączanie hydrauliki siłowej. Ciągłe przykręcanie i odkręcanie węży hydraulicznych jest zmorą - zużywające się gwinty, lejący się wszędzie olej, utrata medium i zapowietrzone obwody - to codzienność. Nawet nie ma co wspominać o stracie czasu, który marnujemy na kręcenie kluczem. A można to w bardzo prosty i niedrogi sposób wyeliminować stosując odpowiednie szybkozłącza do hydrauliki wysokociśnieniowej.
W naszej ofercie znajdują się szybkozłącza do hydrauliki siłowej serii MPX (ciśnienia pracy do max. 315 bar). Są one wyposażone w zawory bezwyciekowe (brak wycieku substancji = czystość stanowiska pracy = brak zapowietrzonych układów). W całości wykonane ze stali o wysokiej wytrzymałości pokrytej warstwą antykorozyjną, wyposażone w uszczelkę z FPM-u (Viton - max. temp. pracy 180 °C), zapewniają długoletnią i bezawaryjną pracę. Szybkozłącze MPX jest standardowo wyposażone w system zabezpieczający przed przypadkowym rozpięciem. Złącze to jest wykonane tak aby spełniało normy ISO16028 oraz dla serii MPX o średnicy przepływu 10 mm, aby spełniało normę ANSI/(NFPA) T3.20.15 wymaganej przez HTMA (Hydraulic Tool Manufacturers Association).
Jeżeli wymagamy złącza wykonanego ze stali nierdzewnej, lub maszyna generuje bardzo duże wibracje ewentualnie szybkozłącze jest narażone na duże siły wyginające, wtedy zalecamy użycie złącza serii CBX, które ma wszelkie zalety szybkozłącza CBI ale jest przeznaczone do pracy z wysokim ciśnieniem. Złącza te są wyposażone w zawory bezwyciekowe (brak wycieku substancji = czystość stanowiska pracy = brak zapowietrzonych układów) a maksymalne ciśnienia pracy to od 450 bar dla najmniejszej średnicy 3 mm do 180 bar dla największej średnicy, tzn. 12 mm. Temperatury pracy w zależności od materiału uszczelnienia wahają się od max. 100 °C do aż 250 °C.
Kolejną serią, która służy do łączenia obiegów hydrauliki jest seria złączy SBA. Zalecamy użycie tych szybkozłączy w obiegach gdzie występują bardzo duże skoki ciśnienia. Jest to jedyne złącze, które potrafi wytrzymać skoki ciśnień do 300 bar w ciągu kilku sekund i pracować tak przez lata. Szybkozłącza te są wyposażone w zawory bezwyciekowe, a dzięki użyciu materiałów wysokiej jakości max. ciśnienie pracy to 450 bar. Dodatkową opcją jest możliwość łączenia tych szybkozłączy (dla średnic 8 i 12 mm) z ciśnieniem szczątkowym które panuje w obwodzie - może to być 40 bar dla gniazda i aż 120 bar dla wtyku. Temperatury pracy uzależnione są od rodzaju uszczelnień.
Jak możecie się Państwo przekonać, koncern posiada w ofercie szeroką gamę szybkozłączy, wśród których zaprezentowane w artykule stanowią jedynie niewielki jej wycinek. Firma Stäubli, dysponująca prawie 60-cio letnim doświadczeniem w produkcji i zastosowaniu szybkozłączy w przemyśle, pozostaje do Państwa dyspozycji. Kadra wykwalifikowanych doradców chętnie zapozna się ze specyfiką Państwa produkcji i doradzi najlepsze rozwiązanie. Okazją do spotkań będą najbliższe targi Plastpol, gdzie na stoisku 42 w hali D, firma Stäubli zaprezentuje szeroką gamę swoich wyrobów.
