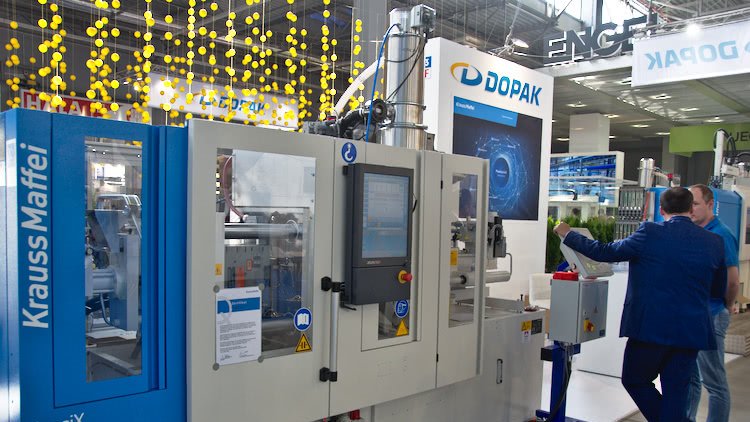

Wtryskarki na targach Plastpol 2018

Odbywające się w Kielcach targi Plastpol są okazją do zaprezentowania najnowszych rozwiązań w branży przetwórstwa tworzyw sztucznych. Bardzo często prezentowane tutaj maszyny pracują wytwarzając przedmioty z tworzyw sztucznych, a zwiedzający mogą zobaczyć proces powstawania produktu na żywo. My odwiedziliśmy dostawców wtryskarek, które są bardzo licznie prezentowane podczas tegorocznej edycji targów. Poniżej prezentujemy wybrane maszyny i technologie prezentowane są na tegorocznej wystawie.

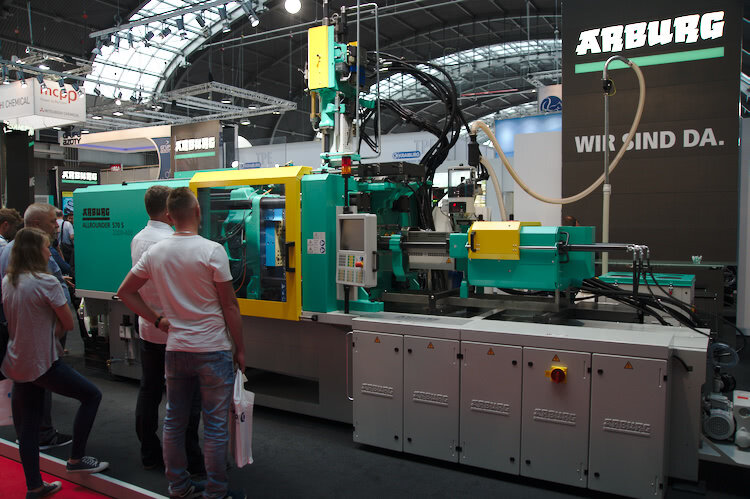

Technologie high-tech firmy Arburg, stoisko E-30

Podczas targów Plastpol firma Arburg prezentuje wtryskarkę hydrauliczną 570S, przeznaczoną do wtrysku wielokomponentowego. Na stoisku prezentowany jest przykład aplikacji specjalnej, w tym przypadku wtrysku dwukomponentowego opartego na dwóch skrajnie różnych materiałach - PA oraz ciekłym silikonie LSR.

Drugą prezentowaną przez Arburg maszyną jest wtryskarka elektryczna o sile zamykania 200 ton zintegrowana z trzyosiowym robotem MultiLift. Wtryskarka podczas targów prezentuje możliwości firmy w zakresie produkcji elementów optycznych.

- Forma wtryskowa jest termostatowana za pomocą techniki Variotherm, czyli dynamicznego termostatowania i schładzania form wtryskowych - podkreśla pan Marek Zembrzuski z firmy Arburg.

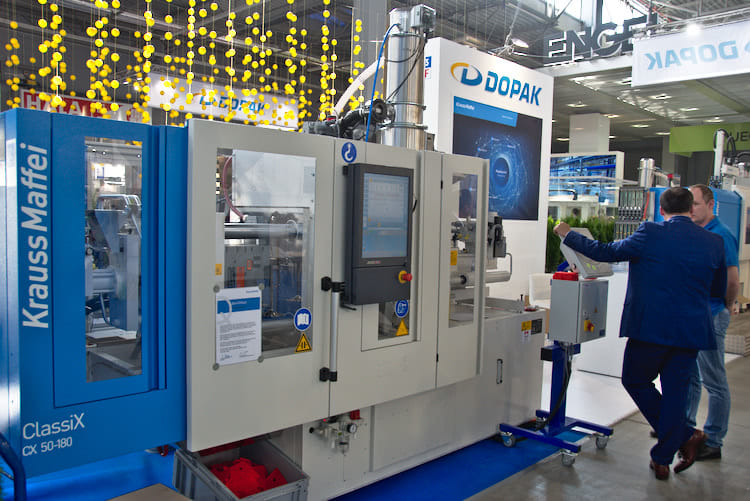

Wtryskarki KraussMaffei, Dopak, stoisko F-3

Elektryczne wtryskarki serii PX wyróżnia szeroki wybór kombinacji układów zamykania i agregatów wtryskowych. Wyposażone zostały w szeroko podpartą ruchomą płytę mocującą formę na prowadnicach liniowych, szybki podwójny 5-przegubowy kolanowy układ zamykania, a także po dwie wielkości płyt dla każdej siły zwarcia.

Z kolei kompaktowe wtryskarki serii CX dzięki rozmaitym modułom umożliwiają precyzyjną konfigurację każdej maszyny, zarówno w małych wtryskowniach jak i w koncernach technologicznych. W pełni hydrauliczna seria CX to wydajne i wielofunkcyjne maszyny dwupłytowe z samonośnym układem zamykania do 1600kN. Wtryskarki są niezwykle efektywne, dzięki inteligentnemu zarządzaniu energią BluePower. Znajdują zastosowanie przy produkcji elementów z tworzyw sztucznych dla motoryzacji, medycyny, branży elektrycznej i elektrotechnicznej oraz opakowań.

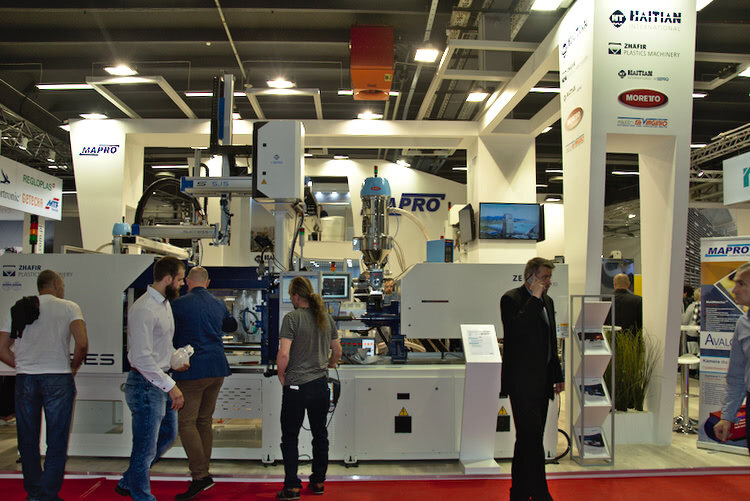

Wtryskarki Zhafir Plastics Machinery i Haitian, Mapro Polska, stoisko G-15

Zhafir skonstruował nową serię wtryskarek Zeres, bazującą na technologii napędów elektrycznych, wyposażoną w zintegrowany, energooszczędny układ hydrauliczny, m.in. do obsługi firm z rdzeniami hydraulicznymi. Układ zamykania realizowany poprzez napęd serwo-elektryczny zwiększa stabilność i wydłużą żywotność wtryskarki oraz formy.

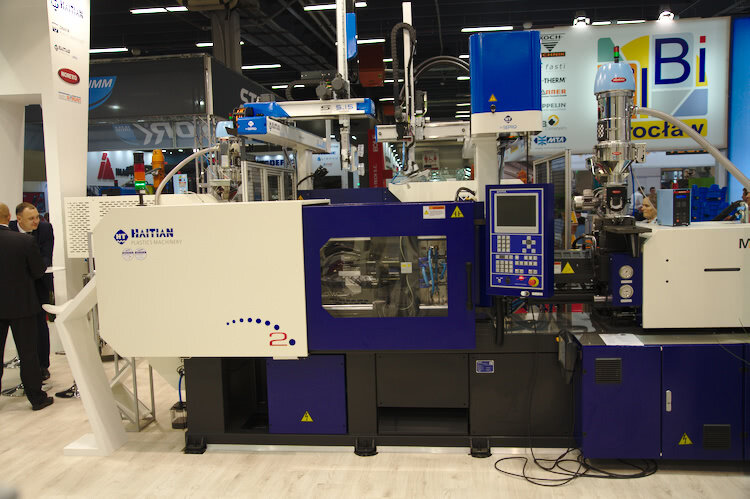

Wtryskarki Haitian serii Mars II to druga generacja energooszczędnych wtryskarek z serwo-napędem. Przeprojektowana płyta ruchoma zapewnia optymalny rozkład obciążeń przenoszonych z układu kolanowego na formę wtryskową. Nowe tuleje grafitowo-stalowe zapewniają lepszą wytrzymałość i funkcjonalność, wpływając na polepszenie wydajności układu smarowania, a poprzez to zmniejszenie zużycia czynnika smarującego. Płynne działanie i zminimalizowane tarcia zapewniają dłuższą żywotność układu kolanowego.

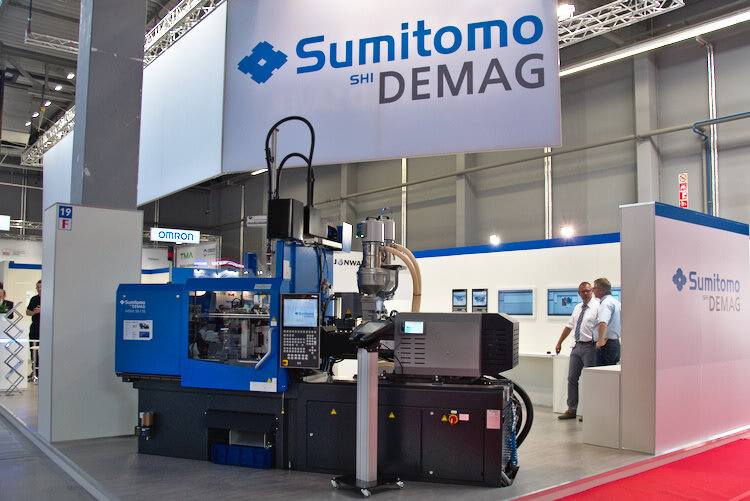

Wtryskarki Sumitomo (SHI) Demag, stoisko F-19

Elektryczna wtryskarka IntElect 50/360-110 to maszyna energoszczędna, na której dla podniesienia jakości produkcji, zainstalowano system kamer termowizyjnych IR, który w prosty i łatwy sposób pozwala czuwać nad wysoką jakością każdego produkowanego detalu. System IR składa się z kamery termowizyjnej na podczerwień oraz mini komputera. Elementy te zintegrowane z oprogramowaniem panelu sterowania NC5, na którym można obserwować wszystkie parametry zarówno formy jak i procesu. System IR przesyła w czasie rzeczywistym wszystkie dane, aby w porę wychwycić nieprawidłowości procesu, takie jak np. zbyt wysoka temperatura detalu lub niewyrzucenie detalu z formy, i zapobiec produkcji wadliwych detali, co generowałoby niepotrzebne zużycie materiału, a w konsekwencji dodatkowe koszty dla przetwórcy.

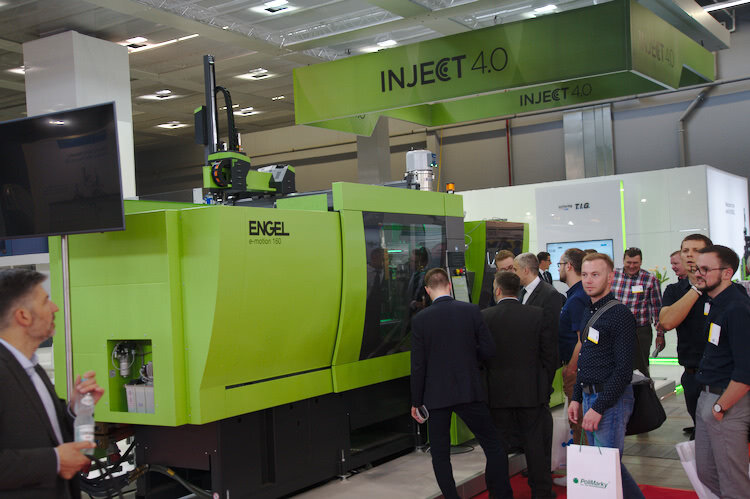

Wtryskarki Engel, stoisko F-4

Austriacki koncern Engel prezentuje dwa wysoko zintegrowane gniazda produkcyjne. Engel duo 500 jest jedną z najmniejszych maszyn z tej serii konstrukcyjnej, a przy czasie suchego cyklu wynoszącym 2,6 sekundy i drodze otwarcia 600 mm - również jedną z najszybszych maszyn dwupłytowych.Na targach maszyna duo 3550/500 w połączeniu z robotem liniowym produkuje pokrywy do silników z PP wzmacnianego włóknami szklanymi i mineralnymi.

Przy drugim zastosowaniu firma Engel podkreśla potencjał wydajności zintegrowanych procesów. W technologii IML na całkowicie elektrycznej maszynie Engel e-motion 440/160 ze zintegrowanym robotem liniowym viper 12 i automatyzacją IML firmy TMA Automation w jednym etapie roboczym powstają gotowe do sprzedaży ozdobne pokrywki do opakowań produktów spożywczych.

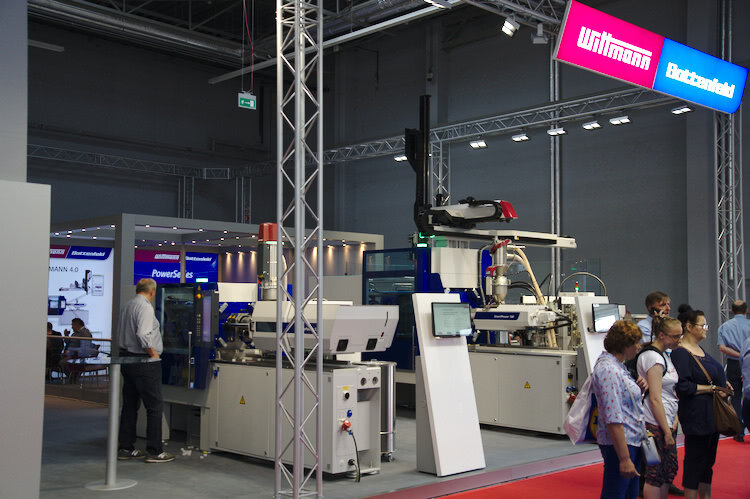

Wtryskarki Wittmann Battenfeld, stoisko F-11

Austriacki producent maszyn i urządzeń do formowania wtryskowego zaprezentował technologię wtrysku dwukomponentowego, w tym przypadku tworzywa termoplastycznego i płynnych silikonów.

- Dolna połowa formy przeznaczona jest do tworzywa termoplastycznego, ta część formy jest chłodzona, górna część formy zaś jest grzana co zdecydowanie rozszerza możliwości technologiczne - mówi Bogdan Zabrzewski prezes Wittmann Battenfeld Polska. Technologię tę prezentujemy na hydraulicznej maszynie SmartPower 180, z napędem energooszczędnym.

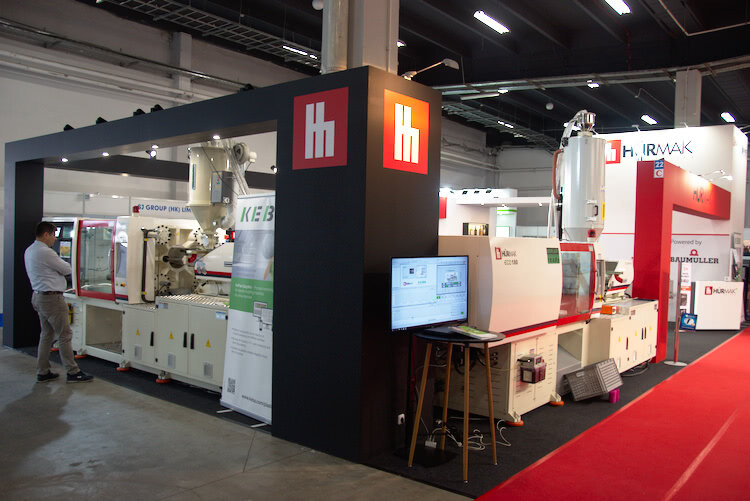

Wtryskarki Hurmak, stoisko C-22

Polski oddział tureckiego koncernu Hurmak zaprezentował klasyczną maszynę kolanową ze swojej serii ECO wyposażoną w serwonapęd Baumiller oraz pompę Marzocchi, na której podczas targów wtryskiwany jest 14-gramowy, cienkościenny detal o grubości ścianki wynoszącej 0,7 mm.

Drugim prezentowanym urządzeniem jest wtryskarka Zenith 200, wyposażoną w system sterowania firmy KEBA, z 15-calowym ekranem multi-touch. Na maszynie produkowany jest detal o wadze 320 gram. Interesująca jest możliwość płynnej zmiany podawanego tworzywa, w tym konkretnym przypadku na tworzywo biopochodne. Na stosiku Hurmak Polska zwiedzający mogli też obejrzeć wtryskarkę niskociśnieniową do obtrysku elektroniki.

- Na naszym stoisku obecny jest również senior manager segmentu tworzyw sztucznych firmy KEBA, z którym wspólnie prezentujemy system Keplast, prosty i przyjazny dla użytkowników program efektywnego nadzorowania procesu produkcyjnego - mówi Jakub Mączka, prezes zarządu Hurmak Polska.

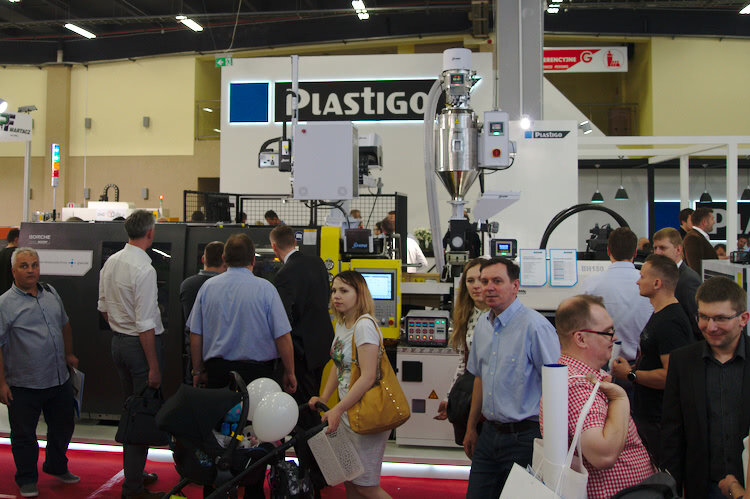

Wtryskarki Borche, Plastigo, stoisko G-10

Borche BH to hydrauliczne wtryskarki kolanowe o sile zamykania od 120 do 500 ton. Seria tych szybkobieżnych wtryskarek dedykowana jest branży opakowaniowej, a dzięki zachowaniu czystości w strefie formy, również branży medycznej i elektronicznej. Wtryskarki Borche BH posiadają podwójny system hydrauliczny, który umożliwia realizację ruchów równoległych. Nowatorski system układu zamykania łączy w sobie zalety standardowego układu kolanowego oraz system maszyn dwupłytowych. Opatentowany system układu wtryskowego zapewnia szybką reakcję na zadane parametry oraz precyzyjny wtrysk. Ruchy otwarcia / zamknięcia formy kontrolowane przez zawór proporcjonalny umożliwiają osiągnięcie powtarzalności pozycji z dokładnością do 0,5 mm.

Borche BU to hydrauliczne wtryskarki dwupłytowe i sile zamykania od 600 do 6800 ton. Dedykowane są do produkcji wyrobów wielkogabarytowych. Z powodzeniem obsługują formy o dużej wysokości oraz te, które wymagają dłuższej drogi otwarcia. Wtryskarki Borche BU cechuje też równomierne rozłożenie siły zamykania, które zostało osiągnięte przez cztery niezależne, wysokociśnieniowe siłowniki hydrauliczne.

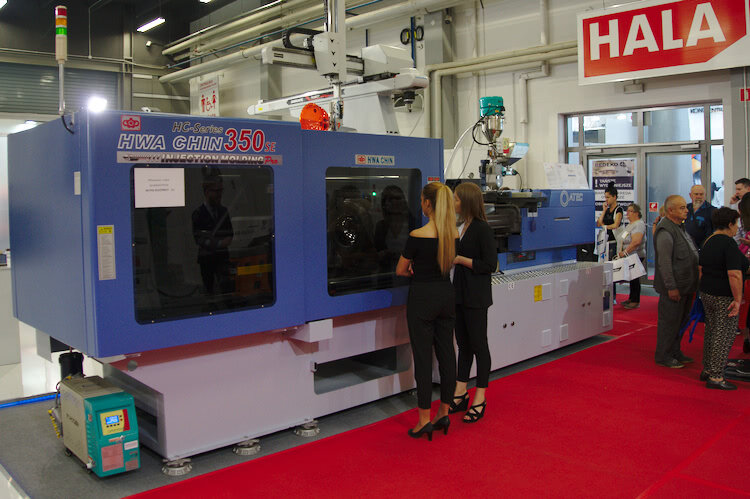

Wtryskarki Atec HwaChin i Yizumi, ZHU Jasztal, stoisko G-7

Seria wtryskarek Atec HC-SE o sile zwarcia od 80 do 3200 ton to urządzenia bardzo oszczędne, nawet do 70%, w porównaniu do wtryskarek standardowych. Zużycie energii podobne do wtryskarek elektrycznych.

- W tym roku targach prezentujemy maszynę Hwa Chin 350 ton z robotem Borunte. Maszynę napędzają japońskie serwomotory Mitsubishi. Na naszym stoisku znajduje się również maszyna dwupłytowa Yizumi. Jest to nowość na naszym rynku. Maszyna jest wykonana na amerykańskim licencji. Wszystkie maszyny sterowane są serwomotorami.

Nasze maszyny wyróżniają takie parametry techniczne jak: prędkość, siła wtrysku, dokładność. Maszyny oferowane są w tonażach od 60 do 3200 ton. Są to maszyny szybkobieżne, do wyrobów cienkościennych, dwupłytowe, kolanowe.

- Oprócz tego oferujemy pełną automatyzację, czyli roboty firmy Borunte i peryferia firmy Top Star, a więc suszarnie, podajniki materiału, chillery - mówi Tomasz Jasztal, właściciel firmy ZHU Jasztal.

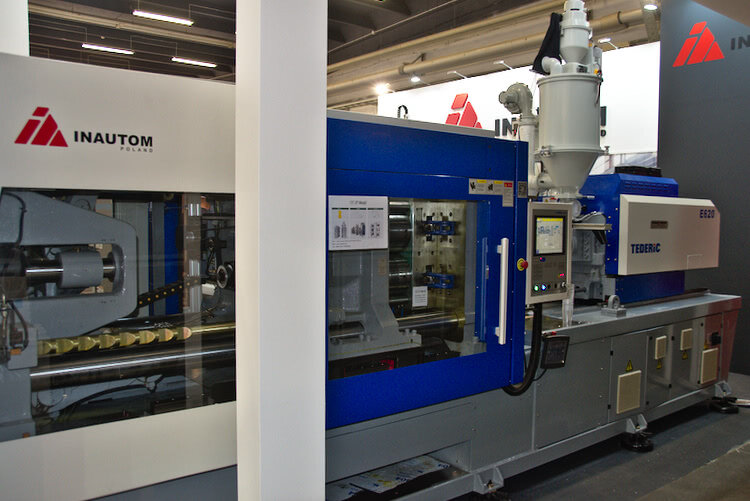

Wtryskarki Tederic, InAutom, stoisko G-3

Wtryskarka Tederic serii DE wyposażona jest w pięciopunktowy układ zamykania, który cechuje zmniejszone tarcie poprzez zastosowanie prowadników liniowych w stole ruchomym. Płyta napędowa kolan wyposażona została w najwyższej jakości śrubę z gwintem o bardzo niskim współczynniki tarcia Japońskiej firmy NSK. Wtryskarka posiada dwa różne układy smarowania w celu redukcji kosztów. Obracany układ wtryskowy umożliwia łatwiejsze wymontowanie ślimaka bez konieczności zdejmowania formy. Wtryskarkę wyposażono w sterowanie mikroprocesorowe z dotykowym panelem operatorskim i oprogramowaniem KEBA kontrolującym czasy, temperatury, ciśnienia, prędkości i innych parametrów. Umożliwia też ustawienia różnych poziomów dostępu do opcji przez wybranych operatorów.

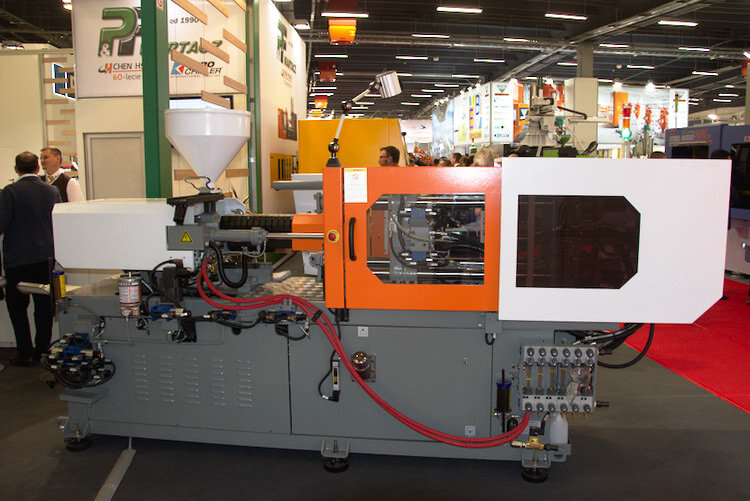

Wtryskarki Chen Hsong Group, P&F Wartacz, stoisko G-8

Wtryskarki Easymaster i Jetmaster od działającego od 60 lat na rynku koncernu Chen Hsong, wyposażone są w system ułatwiający wymiany formy, dzięki krótszej górnej kolumnie. Podwójny układ uplastyczniania z kombinowaną objętością wtrysku pozwala na wtrysk w trzech wariantach: tylko mały układ, tylko duży układ, wspólny wtrysk o dużej objętości. Wtryskarki Chen Hsong można też dodatkowo doposażyć w takie opcje jak: R-QUBE - system umożliwiający dwukierunkową komunikację SMS informujący o ważnych zdarzeniach w pracy maszyny; RU-QUBE - automatyczne odryglowanie formy przy zaniku zasilania; E-QUBE - system ruchów równoległych otwierania formy i wyrzutnika.

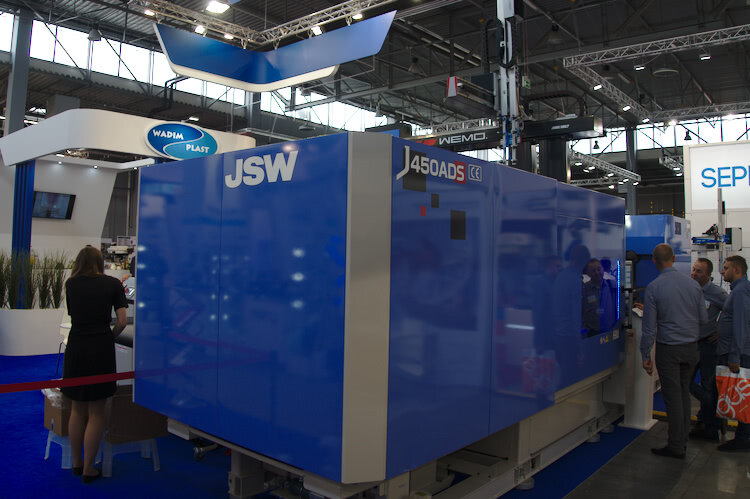

Wtryskarki JSW, Wadim Plast, stoisko F-17

J-ADS to nowa seria wtryskarek elektrycznych o sile zwarcia od 30 do 3200 T japońskiej firmy JSW. Jednostka zamykania posiada zredukowaną masę i większą sztywność, co przedłuża żywotność formy. Wtryskarkę wyposażono w przyjazny dla użytkownika system sterowania przy pomocy ekranu dotykowego. Nowe sterowanie ADS umożliwia m.in. rysowanie na zrzucie ekranu, a w przypadku awarii przełączników fizycznych, można wyświetlić tablicę przełączników na ekranie i z niej skorzystać. Asystent ustawania prezentuje porady podczas zakładania formy, ustawiania procesu, analizuje wady wypraski oraz sugeruje zmiany nastaw na bardziej energooszczędne.

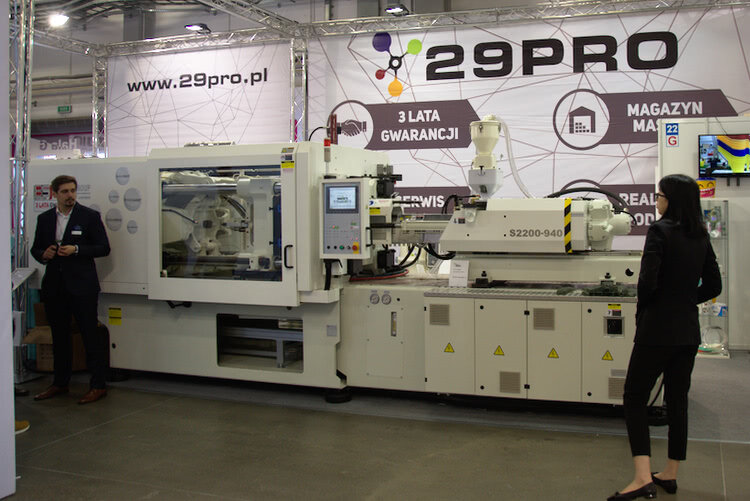

Wtryskarki Beston, 29Pro, stoisko G-22

Wtryskarki Beston serii BTW posiadają wiele autorskich rozwiązań konstrukcyjnych począwszy od pełnej ramy, a skończywszy na układzie serwonapędowym bestonDRIVE. W jego skład wchodzi jednostka sterująca przekazująca instrukcje sterowania do serwonapędu, sprzężonego z wysokowydajną pompą hydrauliczną. Dzięki zastosowanemu w układzie czujnikowi, następuje korekta ciśnienia i przepływu, co zapewnia szybką, dokładną, a przy tym stabilną kontrolę ruchów maszyny. Wtryskarki Beston wyposażono też w masywny i szybki 5-punktowy centralny układ kolanowy z ujemnym kątem ryglowania.

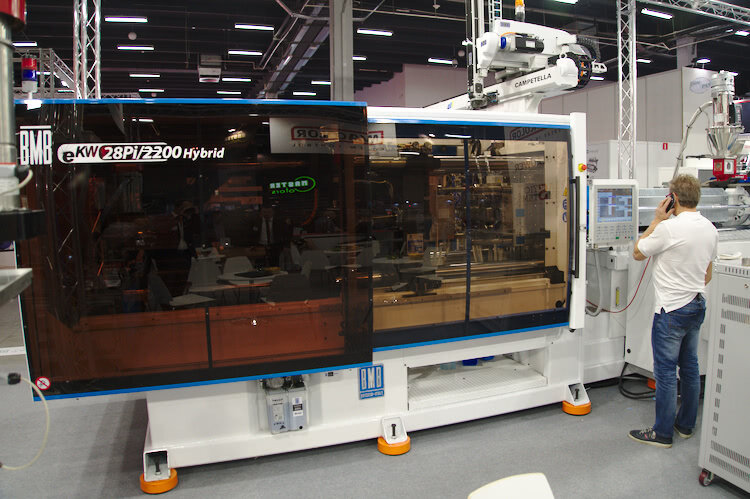

Wtryskarka BMB, Muehsam Rozwiązania dla Przemysłu, stoisko C-6

Firma BMB jest liderem w produkcji wtryskarek do bardzo szybkiego wtrysku, czyli głównie do produkcji wyrobów cienkościennych dla branży opakowaniowej. Prezentowana na targach wtryskarka o sile zwarcia 280 ton pracuje z dwukrotną formą szwajcarskiej firmy Otto Hofstetter oraz automatyzacją firmy Campetella, jest to robot trawersowy górnego odbioru Gun Shot pracujący w całkowitym czasie cyklu 3s. Wtryskarka jest maszyną hybrydową, w której połączono napędy elektryczne z szybkim, hydraulicznym układem wtryskowym. Oszczędność energii wynikająca z zastosowanej technologii wynosi 30% w stosunku do standardowych maszyn tego typu. Wytwarzanym produktem jest opakowanie PP o wadze 23 gramów, mieszczące 1kg żywności.

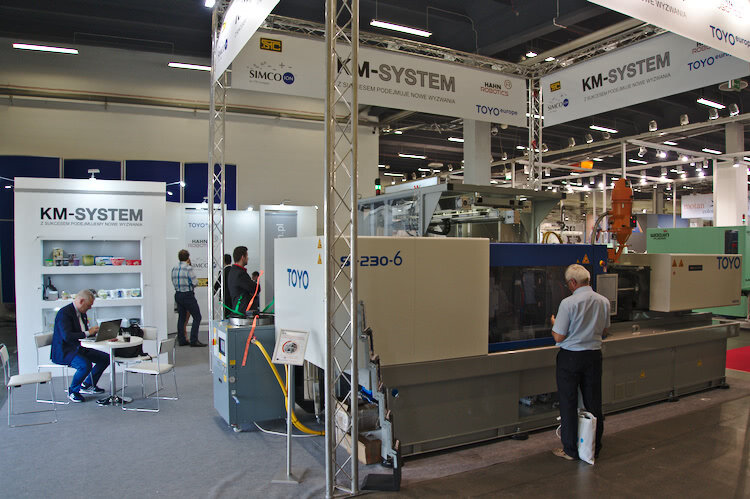

Wtryskarki Toyo, KM-System, stoisko F-4

W pełni elektryczne kompaktowe wtryskarki japońskiej firmy Toyo serii Si-6 oferują wzmocnienie wydajności podstawowej w celu wzrostu wartości produktów klienta. Mechanizm zamknięcia formy o wysokiej precyzji umożliwia wytwarzanie niewielkich rozmiarów produktów. Liniowe prowadnice zapewniają prosty ruch formy oraz wzmacniają ramę maszyny.

Konstrukcja zamka formy typu V zapewnia idealne zamknięcie. Płyty formy są optymalnie zaprojektowanie, dzięki czemu są cienkie, ale mają dużą sztywność. Równoległość płyt zachowana jest wzdłuż całego skoku zamknięcia formy, co przyczynia się do precyzyjnego formowania. Poszerzony odstęp kolumn ułatwia pracę przy wymianie formy i daje dużą swobodę przy projektowaniu form. Całkowicie nowy system sterowania SYSTEM 600 oferuje szereg zaawansowanych funkcji, włączeni z poprawioną ochroną formy oraz funkcjami wspierającymi operatora, takimi jak analiza stanu formy i nawigacja formowania.

Seria Si-6 oferuje łatwość konserwacji. Obok własnego smaru Toyo "Plastar Grease B2 No 2", którego wymagana jest 1/10 ilości zużycia zwykłego smaru, opracowany został smar do kontaktu z żywnością, "Plastar Grease H1-H2". Dodatkowo znacznie zwiększono jej energooszczędność i ekologiczność.

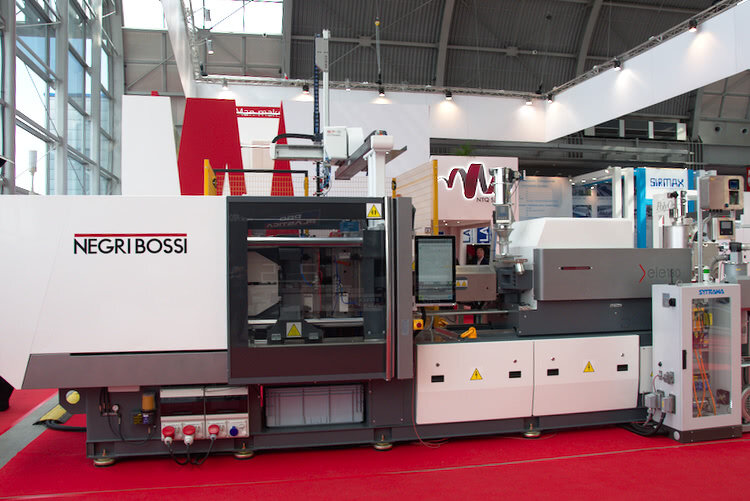

Wtryskarki Negri Bossi, NTQ, stoisko E-71

- Podczas tegorocznej edycji Targów Plastpol prezentujemy w pełni elektryczną wtryskarkę Negri Bossi serii ELE o sile zwarcia 180t współpracującą z robotem trawersowym Sytrama. Ele w standardzie posiada prędkość wtrysku 300mm/s, co w połączeniu z odpowiednią optymalizacją procesu i programu robota umożliwiło uzyskanie czasu cyklu poniżej 4,5s. Wyposażona w agregat wtryskowy Euromap 630 i ślimak o średnicy 45mm zapewnia objętość wtrysku na poziomie 325cm3. Drugą prezentowaną przez nas wtryskarką jest serwohydrauliczna CANBIO ST o sile zwarcia 250t pracująca w cyklu automatycznym z robotem - mówi Patrycja Podsiadła z firmy NTQ.

Wtryskarki Yan Hing, B&K, stoisko F-24

Dwupłytowe wtryskarki serii I-MACH to nowa propozycja wtryskarek hydraulicznych z energooszczędnym serwo napędem o kompaktowej budowie i zaawansowanej konstrukcji. Typoszereg od 35 do 350 ton siły zamykania dwupłytowych wtryskarek z możliwością instalowania bardzo dużych form to rzadkość na rynku. Wtryskarki I-MACH to w pełni wyposażone gniazdo produkcyjne ze specjalnym robotem wzdłużnym, który odkłada wypraski w obszarze osłon zespołu zamykającego i gwarantuje jeszcze mniejszą powierzchnię, eliminując klatkę robota. Dla każdej wielkości wtryskarki dostępne są opcjonalnie trzy wielkości zespołu wtryskowego, a to oznacza wybór dziewięciu wielkości ślimaków. Z kolei wtryskarki serii Smart z pięciopunktowym kolanowym systemem zamykania wyposażono m.in. w system automatycznej regulacji wysokości formy. Modułowa konstrukcja umożliwia wybór jednej z trzech wielkości jednostki wtryskowej oraz jednego z trzech wielkości ślimaków dla jednostki wtrysku.

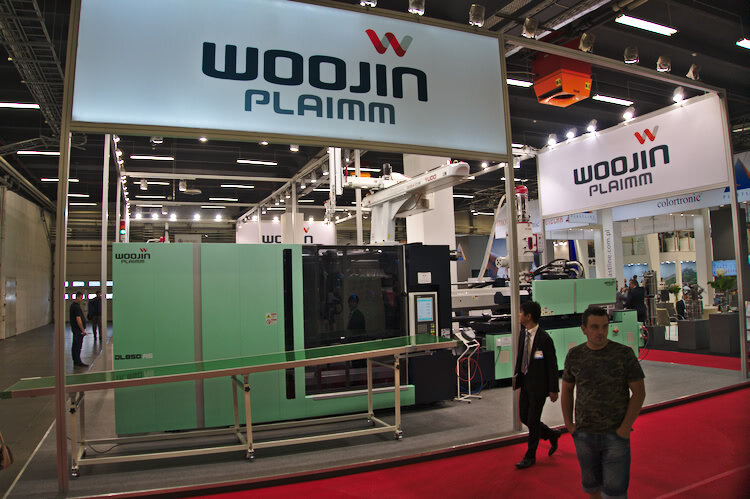

Wtryskarki Woojin Plaimm, stoisko G-12

- Na naszym stoisku pokazujemy wtryskarki, które zostały już zaprojektowane przez nasze biuro konstrukcyjne, które ma swoją siedzibę w Austrii - mówi Paweł Daniłowicz z firmy Woojin Plaimm. - W trakcie targów Plastpol pokazujemy szeroką ofertę naszych urządzeń, w tym wtryskarki kolanowe elektryczne, kolanowe hydrauliczne oraz hydrauliczne dwupłytowe. Prezentowana podczas targów wtryskarka elektryczna TE 150 z układem kolanowym może osiągać prędkość wtrysku (z konfiguracją High Speed) może osiągać 500 mm/s a jej mniejsze modele nawet 1000 mm/s. - Prezentujemy również maszyny hydrauliczne: kolanowe i dwupłytowe, wszystkie z powiększoną przestrzenią międzykolumnową - dodaje Paweł Daniłowicz.

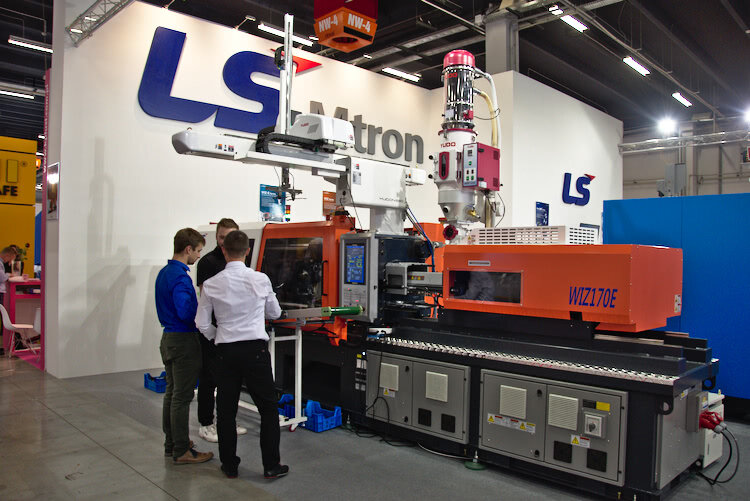

Wtryskarki LS Mtron, stoisko D-24

- Firma LS Mtron oferuje wtryskarki elektryczne, hydrauliczne jak i hybrydowe o tonażu od 18 do 4000 ton. Na targach wystawiane są maszyny w pełni elektryczne i hybrydowe, dwupłytowe. Jesteśmy w stanie skomponować wtryskarkę dwukomponentową, jak i ze stołem obrotowym, rdzeniami pneumatycznymi, hydraulicznymi. Nasze maszyny wyposażone są w system sterowania firmy Keba. Maszyny znajdują zastosowanie głównie w branży automotive, AGD i opakowań - mówi Łukasz Witczak z firmy LS Mtron Ltd.

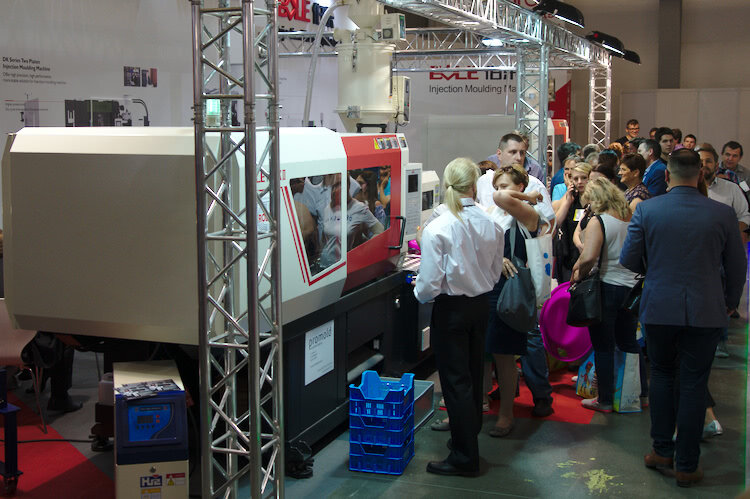

Wtryskarki BOLE, Feni-Tech, stoisko G-5

Energooszczędne wtryskarki hydrauliczne Bole nowej serii EKII z serwo pompą, wyposażono w centralną strukturą zamykania BOLE, w której siła zamykania wykorzystana jest w 100%, a więc o 10-20% większa od tradycyjnych systemów zamykania kolanowego. Opatentowany przez BOLE system zamykania lepiej chroni formę, płyty i kolumny wtryskarki, a także ogranicza przetryski oraz pozwala zaoszczędzić 2-5% przetwarzanego tworzywa.

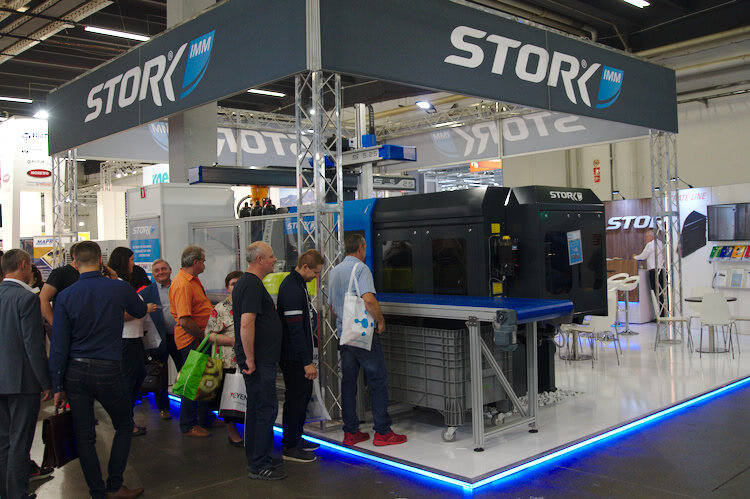

Wtryskarki Stork, stoisko G-1
