Innowacyjne rozwiązania w dziedzinie technologii modułowej

Innowacyjne rozwiązania w…

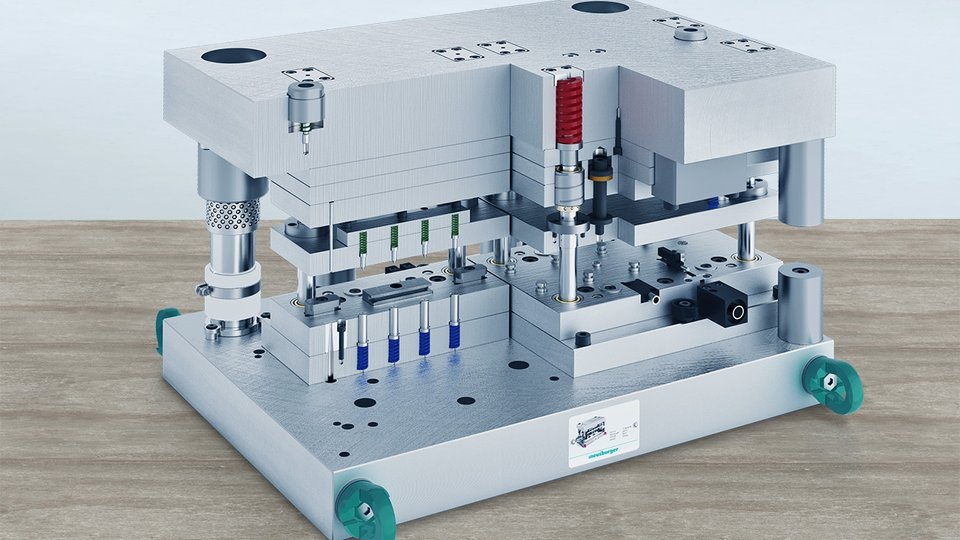

Meusburger - lider w dziedzinie precyzyjnych elementów znormalizowanych - rozszerzył Istniejący asortyment opraw dwukolumnowych o osiem nowych rozmiarów od 396 796 do 496 996 mm, specjalnie dla technologii modułowej. Obecnie dostępne są płyty o grubościach 56 i 66 mm z materiału 1.1730 oraz 3.4365. Rozmiary opraw zostały optymalnie dopasowane do typowych wymiarów stołów montażowych tłoczników i wykrojników.

Kompletne moduły za pomocą kilku kliknięć

Zbudowanie modułu wiąże się często z bardzo czasochłonnym ręcznym zestawianiem poszczególnych płyt. W końcowym etapie należy wybrać pasującą oprawę bazową. Pomocą służy tutaj nowy modułowy asystent konstrukcyjny firmy Meusburger. Moduły narzędziowe można łatwo i szybko skonfigurować w zaledwie 4 krokach. Za pomocą kilku kliknięć można wybrać wielokrotność płyt. Poszczególne długości modułów zapewniają maksymalną elastyczność całkowitej długości narzędzia modułowego. Po wybraniu poszczególnych modułów zostanie automatycznie zaproponowana pasująca oprawa dwukolumnowa-SH. Wreszcie, dzięki bezpośredniemu interfejsowi, dane 3D mogą być eksportowane do wszystkich popularnych systemów CAD.

Konfigurowalne długości

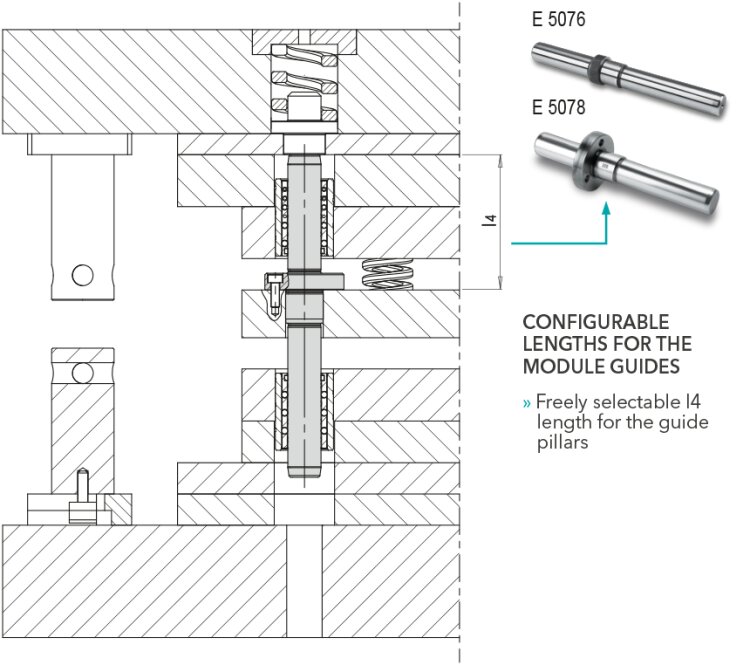

Małe przestrzenie dla instalacji sprężyn, szczególnie w technologii modułowej nie są rzadkością. Dlatego zawieszenie jest często realizowane za pośrednictwem zespołu prowadzącego. Aby uzyskać optymalne dopasowanie, należy dostosować długość l4 słupów prowadzących. Dzięki słupom prowadzącym do modułu E 5076 oraz E 5078 mają Państwo możliwość dokonania wyboru pożądanej długości. Aby zapewnić identyczne tolerancje słupów prowadzących w module, będą one wykonane w jednym cyklu produkcyjnym. Tolerancja po przycięciu wynosi +0/-0,02 mm. Stopniowanie długości l4 jest możliwe w setnych milimetra, przy czym zamówienia dokonać można w prosty i szybki sposób poprzez katalogi elektroniczne Meusburgera. Dane CAD skonfigurowanego słupa prowadzącego dostępne są również do pobrania.

drw-pro-asm-modultechnik-int

Źródło: Meusburger
