Nowe modułowe sterowniki programowalne

Nowe modułowe sterowniki programowalne
Nowe modułowe sterowniki programowalne PLC firmy Eaton umożliwiają producentom maszyn i systemów opracowywanie nowoczesnych koncepcji automatyki, zwłaszcza w połączeniu z systemem XN300 I/O i panelem dotykowym XV300. Modułowy sterownik zapewnia wysoki poziom wydajności maszyny dzięki szybkiemu procesorowi gwarantującemu krótkie czasy trwania cyklu oraz doskonałym funkcjom komunikacyjnym. Dzięki swoim różnorodnym interfejsom sterownik ten stanowi uniwersalny i elastyczny węzeł danych do szerokiego spektrum zastosowań. Zintegrowany serwer OPC pozwala na standaryzowane przesyłanie danych w ramach komunikacji M2M, co z kolei umożliwia pełną integrację z architekturą automatyzacji i jednocześnie pozwala na wkroczenie na prostą ścieżkę do Przemysłu 4.0.

System został oparty o platformę Linux, a do programowania wykorzystano CODESYS 3, dzięki czemu system obsługuje wiele powszechnie używanych interfejsów i protokołów komunikacyjnych, zaczynając od CANopen, easyNet i Modbus RTU, przez EtherCAT, Modbus TCP, Ethernet/IP aż po OPC UA/SCADA. Elastyczność XC300 najlepiej jest widoczna w realizacji koncepcji zakładów i linii produkcyjnych zintegrowanych komunikacyjnie. Sterownik pozwala na jednoczesne działanie trzech różnych sieci Ethernet wykorzystujących różne adresy sieciowe. Możliwe jest na przykład skonfigurowanie osobnych sieci do komunikacji mobilnej, M2M i SCADA. Umożliwia to optymalne dostosowanie aspektów związanych z bezpieczeństwem i wydajnością do każdej z tych sieci. Sterownik posiada ponadto swój własny zasilacz z czterema kanałami wejść/wyjść.

Wbudowany webserver obsługuje wizualizację CODESYS 3 i zarządzanie urządzeniem, a zaimplementowana technologia HTML5 pozwala na wyświetlanie na smartfonach i tabletach. Powszechnie stosowane programy i biblioteki są obsługiwane na wszystkich urządzeniach typu XC i XV, co pozwala zaoszczędzić czas potrzebny na ponowne opracowywanie i związane z tym koszty. Można je szybko i łatwo skopiować na inne urządzenia w ramach produkcji seryjnej przy wykorzystaniu karty pamięci micro SD lub nośnika USB.

Eaton wdraża najnowsze standardy z zakresu komunikacji i bezpieczeństwa w celu ochrony urządzeń i systemów przed nieupoważnionym dostępem. XC300 obsługuje zarówno mechanizmy uwierzytelniania kryptograficznego (TLS/IPSec), jak i uwierzytelnianie w oparciu o certyfikat.

Podobnie jak w przypadku systemu rozproszonych wejść/wyjść XN300 sterownik XC300 jest przystosowany do montażu na szynie DIN. Jedno urządzenie XC300 może obsługiwać aż do 32 modułów rozszerzeń XN300. Praktyczny system montażu i wykorzystanie połączeń wtykowych umożliwiają łatwy montaż w miejscach o ograniczonej przestrzeni i wstępny montaż stacji.

Dzięki liniom produktów XC300, XN300 i XV300 Eaton oferuje dzisiaj inżynierom zajmującym się urządzeniami i zakładami produkcyjnymi możliwość zaprojektowania spójnej i niezawodnej architektury automatyzacji, wpisującej się w koncepcję Industry 4.0. Sterownik XC300 i system zdalnych wejść/wyjść XN300 tworzą razem kompaktową jednostkę zapewniającą oszczędność miejsca, a panel XV300 pozwala na wizualizację HMI w wysokiej rozdzielczości dzięki pojemnościowej technologii wielodotykowej.

Oprogramowanie do wizualizacji Eaton Galileo oraz oprogramowanie wspomagające XN300, wraz ze środowiskiem programistycznym CODESYS, obsługują istniejące i nowe systemy automatyzacji oraz pozwalają na szybkie i łatwe wdrażanie projektów.

XC300

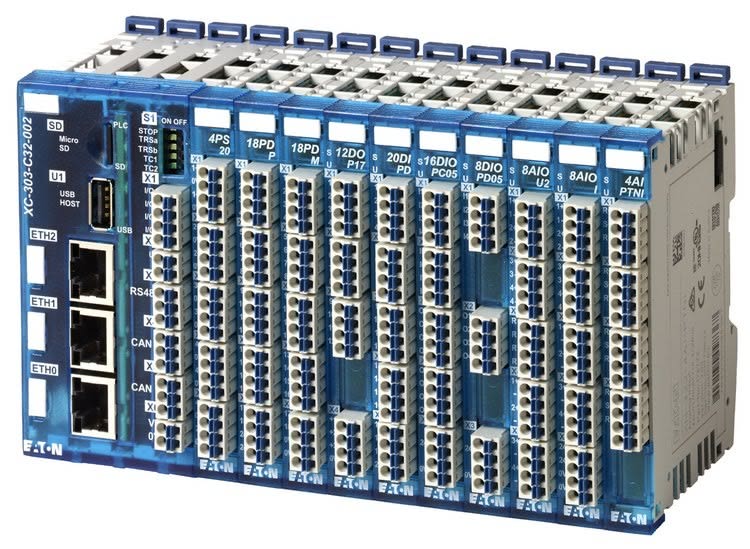

Sterownik XC300 wraz z systemem zdalnych wejść/wyjść XN300 tworzy kompaktową jednostkę zapewniającą oszczędność miejsca

Źródło: Eaton
