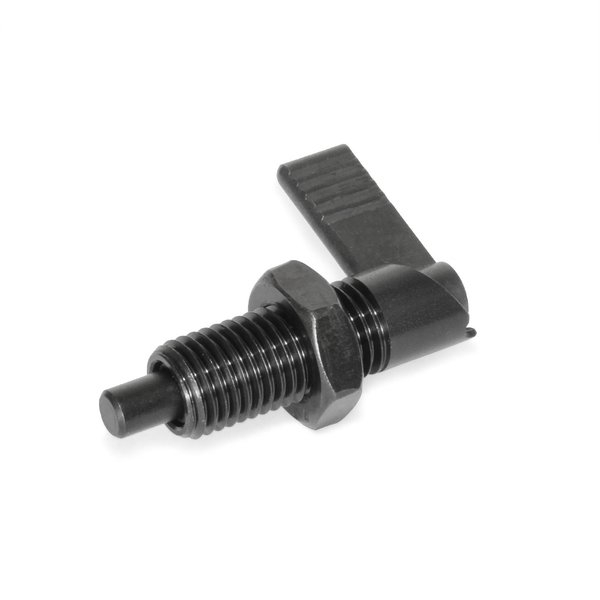

Trzpienie ustalające z nowym mechanizmem blokady

Trzpienie ustalające z nowym mechanizmem blokady
Elesa+Ganter wprowadziła do oferty trzpienie ustalające z ograniczonym kątem odwiedzenia dźwigni i opcjonalną blokadą w pozycji odwiedzionej. W odpowiedzi na potrzeby zgłaszane przez klientów zdecydowano wprowadzić nietypowe trzpienie do standardowej oferty. Tego typu rozwiązanie techniczne było dotychczas dostępne tylko na indywidualne zamówienie.

Konstrukcja trzpieni ustalających z serii GN 721 umożliwia wycofanie trzpienia poprzez ruch obrotowy dźwigni. W opisywanym modelu, zakres obrotu został ograniczony do 180° z możliwością lewo lub prawostronnego obrotu dźwigni.

Dzięki tej opcji nowe trzpienie mogą być stosowane w aplikacjach typu multi-lock (jednoczesne blokowanie prawą i lewą ręką). W przypadku, gdy dwa trzpienie ustalające z dźwignią są rozmieszczone symetrycznie, jednoczesne użycie typu prawego i lewego umożliwia wygodne i intuicyjne operowanie obydwiema blokadami.

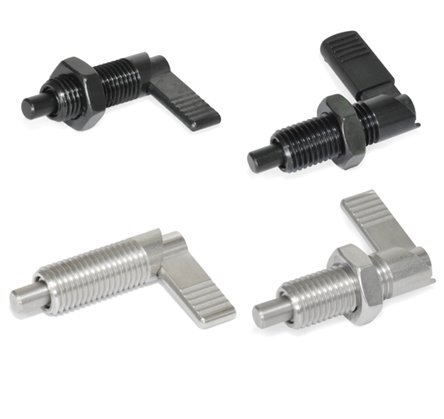

Wybrane trzpienie z serii GN 721

Wybrane trzpienie z serii GN 721

Trzpienie serii GN 721 w wykonaniu RA i LA

Trzpienie serii GN 721 w wykonaniu RA i LA

Krzywka przekształca obrót dźwigni w ruch osiowy trzpienia blokującego. W przypadku, gdy nie jest wymagane wycofywanie trzpienia z położenia końcowego, dostępne są również opcjonalne wersje z rowkiem stanowiącym blokadę w pozycji odwiedzionej.

Opcjonalne wykonanie trzpienia z rowkiem stanowiącym blokadę w pozycji odwiedzionej oraz z przeciwnakrętką

Opcjonalne wykonanie trzpienia z rowkiem stanowiącym blokadę w pozycji odwiedzionej oraz z przeciwnakrętką

Korpus trzpieni GN 721 i GN 721.1 jest wykonany ze stali oksydowanej na czarno, natomiast sam trzpień blokujący jest azotowany, co podwyższa jego właściwości tribologiczne i dodatkowo zwiększa twardość warstwy wierzchniej oraz jej odporność na korozję. Oprócz normalnej wersji ze stali dostępne są również wykonania ze stali nierdzewnej AISI 303 (GN 721.5 i GN 721.6). We wszystkich wersjach materiałowych trzpienie można zamówić z lub bez nasadki poliamidowej na dźwigniach.

Nasadka z poliamidu na dźwigni trzpienia

Nasadka z poliamidu na dźwigni trzpienia

Elesa+Ganter nadal oferuje nietypowe rozwiązania i zamówienia specjalne dla danych aplikacji, np. trzpienie ustalające o różnym nachyleniu krzywek, mniejszych zakresach obrotowych, specjalnej geometrii, z pozycją środkową lub o określonych zakresach blokowania.

Elesa+Ganter jest spółką joint-venture, stworzoną przez dwóch liderów w branży standardowych elementów maszyn: Elesa S.p.A (Monza, Milano, Italy) i Otto Ganter GmbH & Co. KG (Furtwangen, Germany). Oferta firmy to ponad 50 000 standardowych elementów i części do maszyn i urządzeń oraz wiele produktów specjalnych wykonywanych pod określone, specyficzne wymagania klienta. Wszystkie produkty E+G produkowane są zgodnie z normą ISO 9001:2008 oraz normą środowiskową ISO 14001:2004.

Światowa sieć dystrybucji produktów Elesa+Ganter obejmuje 66 krajów.

Elesa+Ganter Polska Sp. z o.o. jest częścią grupy Elesa+Ganter i zajmuje się dystrybucją produktów rodzimej marki.
