Engel zaprezentuje komórkę do produkcji złączy o dużej wydajności

Engel zaprezentuje na targach Fakuma 2026 zintegrowane gniazdo do wielkoseryjnej produkcji złączy samochodowych. Instalacja łączy całkowicie elektryczną wtryskarkę Wintec e-win 1800 z nowym robotem Engel viper 6, który zadebiutuje na targach Fakuma. Gniazdo, przeznaczone do produkowanych pod silną presją kosztową, nieskomplikowanych technicznie elementów standardowych, obejmuje formowanie wtryskowe, usuwanie wlewka i transport detali. Według Engel setki maszyn z serii Wintec pracują już w zakładach klientów. Prezentowany system jest przeznaczony do takich wyrobów jak złącza, opaski kablowe i kołki rozporowe, w przypadku których producenci mierzą się z niskimi marżami, ograniczoną możliwością przenoszenia wzrostu cen na odbiorców oraz konkurencją ze strony zakładów zlokalizowanych w regionach o niższych kosztach produkcji. Maszyna, robot, osłony bezpieczeństwa i przenośnik taśmowy są dostarczane jako jedna przetestowana jednostka zgodna z wymaganiami CE, dzięki czemu operator nie musi przeprowadzać oddzielnej oceny zgodności kompletnego gniazda.

128 gniazd i ośmiosekundowy cykl

W gnieździe zastosowano wtryskarkę Wintec e-win 1800 o sile zwarcia 1800 kN i z jednostką wtryskową w rozmiarze 640. Engel dobrał tę konfigurację do wymagań nieskomplikowanych technicznie elementów standardowych, ograniczając jednocześnie koszty inwestycyjne i eksploatacyjne.

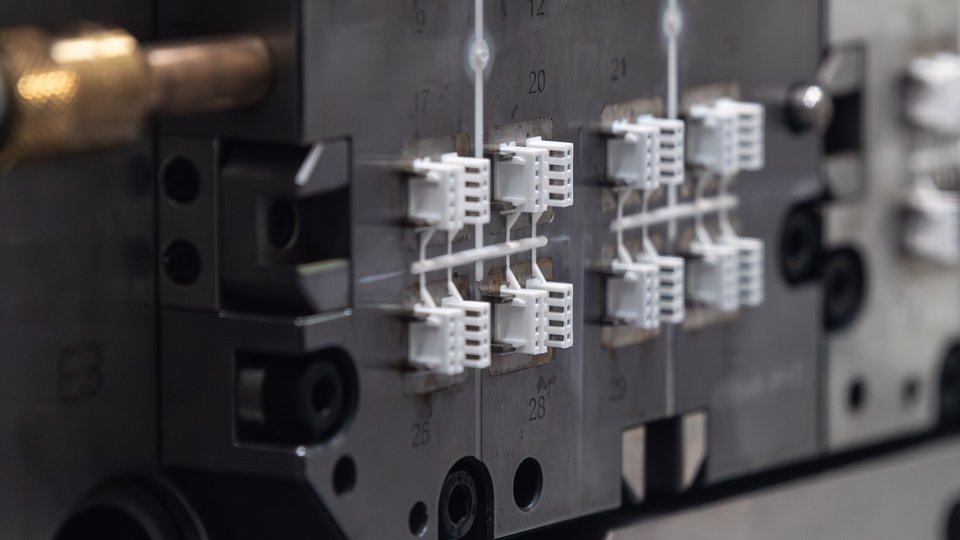

Forma ma 128 gniazd i pracuje z czasem cyklu wynoszącym osiem sekund. Odpowiada to wydajności 57 600 detali na godzinę. Wytwarzanym elementem jest część złącza o wymiarach około 10 × 6 mm, która jest już produkowana seryjnie dla przemysłu motoryzacyjnego.

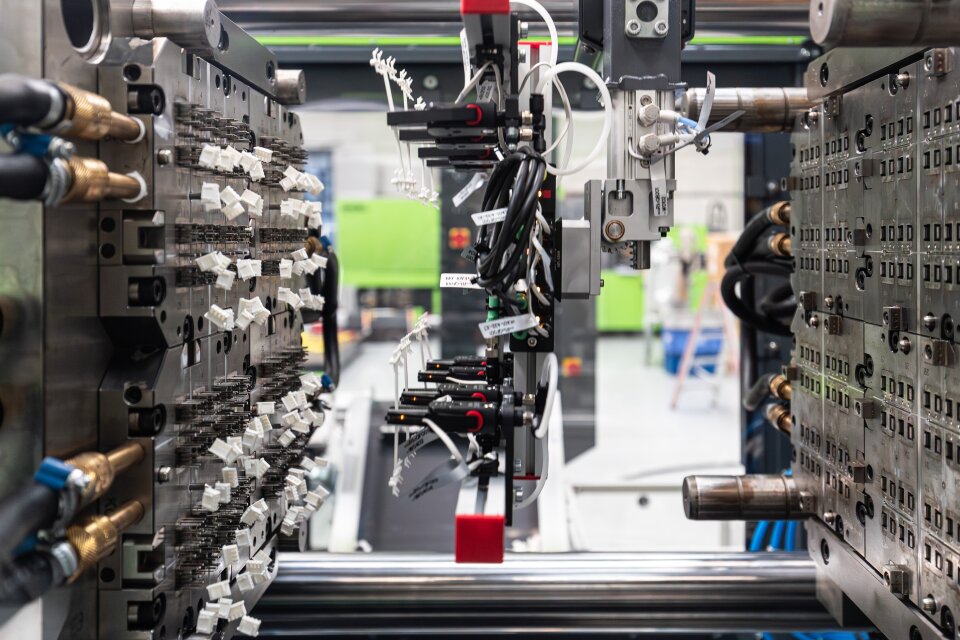

Forma wytwarza jednocześnie 128 elementów złączy. Przy ośmiosekundowym czasie cyklu daje to 57 600 detali na godzinę

System cyfrowy wspiera stabilność procesu

Gniazdo produkcyjne zaprojektowano z myślą o utrzymaniu wysokiej dostępności podczas produkcji ciągłej. System wspomagania iQ weight control plus automatycznie kompensuje wahania procesu i reaguje w przypadku awarii poszczególnych gniazd formy. Jego zadaniem jest utrzymanie stałej jakości detali przy zmianach warunków produkcji lub otoczenia.

W razie wystąpienia usterki użytkownicy mogą skorzystać z globalnej sieci serwisowej Engel i wsparcia na miejscu. Ograniczenie nieplanowanych przestojów ma wspierać efektywną kosztowo produkcję w zastosowaniach charakteryzujących się niskimi marżami.

Nowy viper 6 usuwa wlewek

W prezentowanym zastosowaniu nowy robot viper 6 usuwa wlewek. Najnowsza generacja najmniejszego robota z serii viper firmy Engel ma przeprojektowane profile osi i jest dostępna z kilkoma wariantami skoku, co umożliwia integrację z gniazdami o różnych rozmiarach.

Po uformowaniu gotowe detale swobodnie spadają na przenośnik taśmowy i są transportowane do pojemnika zbiorczego ustawionego obok gniazda. Taki układ transportu zaprojektowano jako proste i odporne rozwiązanie do wielkoseryjnej produkcji elementów standardowych.

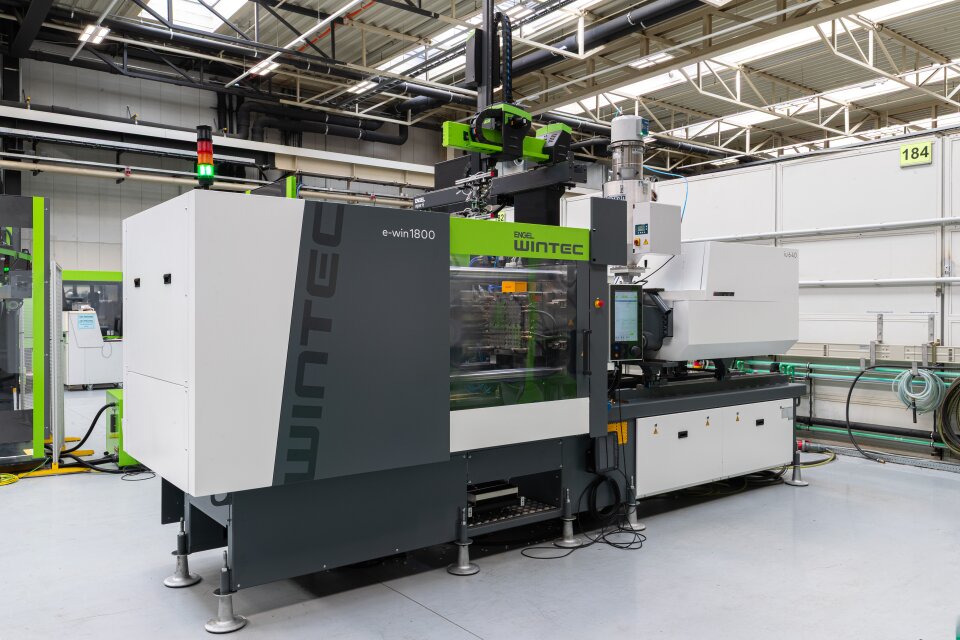

Kompletne rozwiązanie z wtryskarką Wintec e-win 1800 i nowym robotem Engel viper 6 łączy formowanie wtryskowe i automatyzację w zintegrowanym gnieździe produkcyjnym

Partnerzy dostarczający wyposażenie gniazda

Formę dostarcza CWB Technology Germany GmbH z Frankfurtu nad Menem. Firma wywodzi się z Chin i specjalizuje się w złączach do elektroniki i instalacji elektrycznych w pojazdach. Urządzenia do transportu i suszenia materiału pochodzą od włoskiej Piovan Group, dostawcy rozwiązań automatyzacyjnych dla przetwórstwa tworzyw sztucznych. Engel dostarcza termoregulatory zastosowane w gnieździe.

Gniazdo produkcyjne będzie prezentowane na targach Fakuma w hali A5, na stoisku 5203.
