Wittmann Battenfeld na targach Fakuma 2021

Po roku przerwy Grupa Wittmann powraca na targi Fakuma we Friedrichshafen, podczas których zaprezentuje swoje maszyny na stoisku 1204 w hali B1. Tym razem jednak prezentacja na żywo będzie czymś więcej niż tylko obecnością na miejscu. Oprócz eksponatów, które można będzie fizycznie obejrzeć w Friedrichshafen, Wittmann za pośrednictwem nowej technologii medialnej Wittmann Interactive zaprezentuje ekspozycje znajdujące się w innych lokalizacjach.

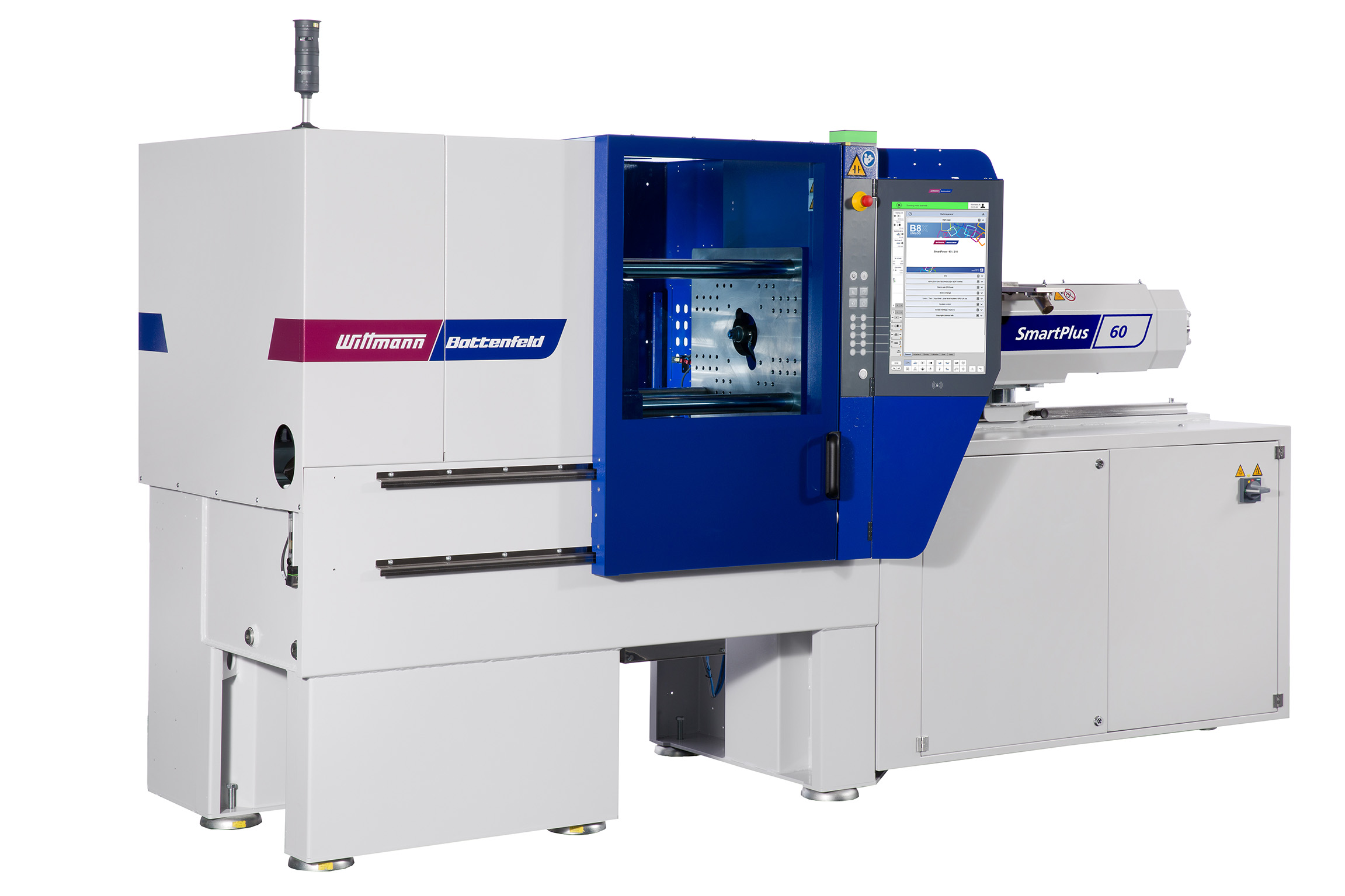

Szlagier: SmartPlus

Punktem kulminacyjnym tegorocznej prezentacji Wittmann Battenfeld będzie nowa wtryskarka SmartPlus. SmartPlus to wtryskarka hydrauliczna z napędami serwo. Nowa konstrukcja charakteryzuje się wysokim stopniem oszczędności i efektywności energetycznej oraz wysoką powtarzalnością parametrów pracy. Dzięki zastosowaniu sprawdzonych technologii i optymalizacji wyposażenia opcjonalnego wtryskarki SmartPlus firma może zaoferować krótkie czasy realizacji dostaw w doskonałej cenie.

Wtryskarki SmartPlus otrzymały nowy układ sterowania B8X. Nowy układ charakteryzuje wyższa częstotliwość zegara, krótszy czas reakcji i większa powtarzalność ruchów przekładająca się na jakość uzyskiwanych wyprasek. Oczywiście wtryskarka SmartPlus jest wyposażona w technologię odzyskiwania energii KERS opracowaną pierwotnie dla wtryskarek elektrycznych EcoPower.

SmartPlus jest obecnie testowana przez wybranych klientów firmy Od czwartego kwartału 2021 roku maszyny będą dostępne w szerokiej ofercie firmy Wittmann Battenfeld. Na początek do oferty wprowadzone zostaną maszyny o siłach zamykania 60 - 180 ton.

Zalety nowej wtryskarki SmartPlus będą prezentowane na stoisku targowym na przykładzie modelu SmartPlus 180/750. Wtryskarka będzie wyposażona w oprogramowanie HiQ Flow oraz nowy system CMS-Ligh umożliwiający ocenę stanu technicznego maszyny on-line. Z wtryskarką współpracować będzie dozownik grawimetryczny GRAVIMAX 14 oraz system automatyzacji oparty o robota Wittmann PRIMUS 26T. Maszyna wyposażona zostanie w osłony obszaru pracy robota zaprojektowane i wykonane w zakładzie Wi-Ba w Norymberdze w Niemczech.

Konstrukcja ta oferowana pod nazwą EASY nie wymaga dodatkowego obiegu bezpieczeństwa dla robota. Pomimo tego całe wyposażenie spełnia normy CE.

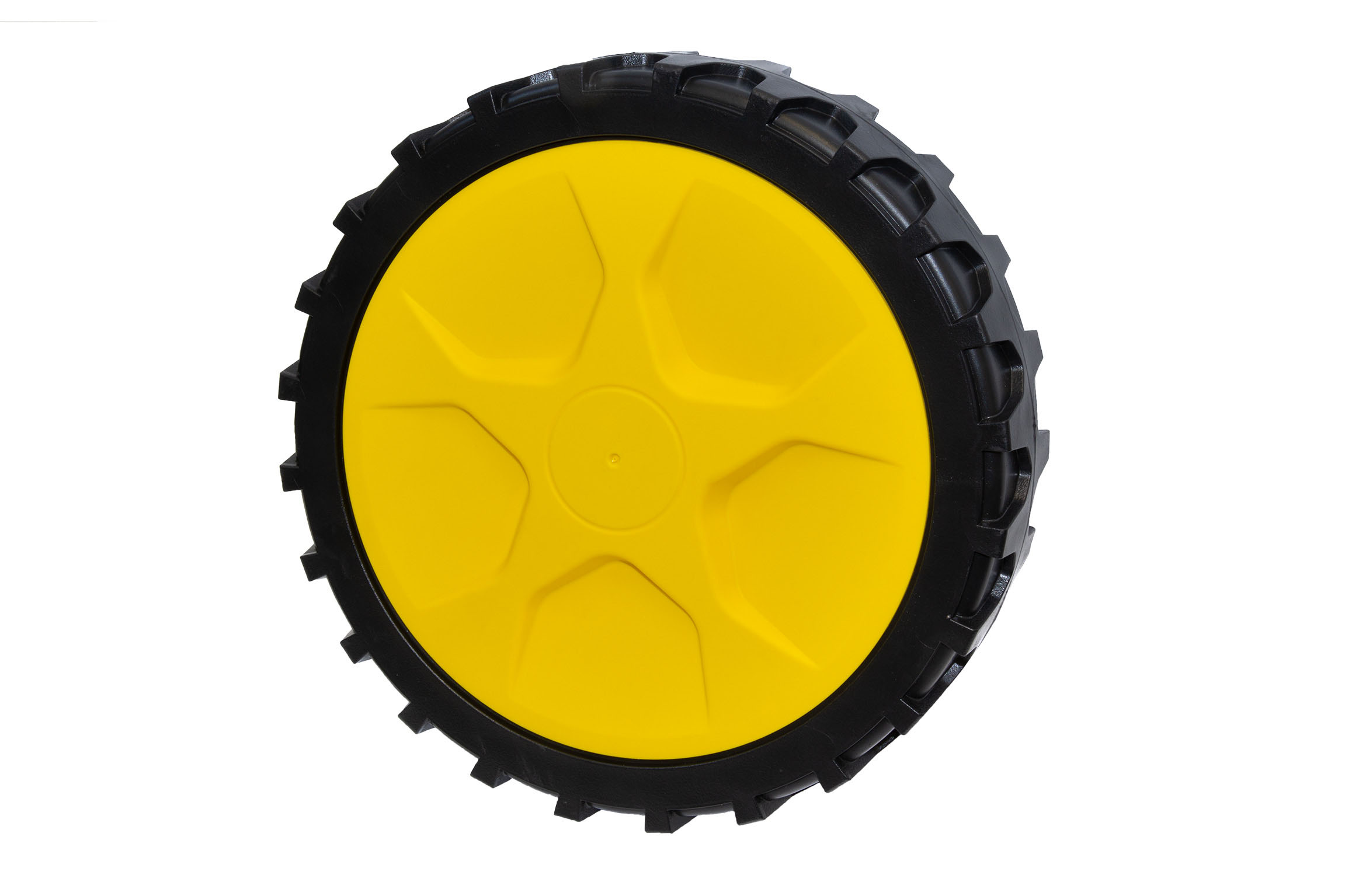

Na wtryskarce SmartPlus 180/750 prowadzona będzie produkcja pokrywki koła do kosiarki. Forma dostarczona zostanie przez firmę Urlan. W produkcji zastosowany zostanie materiał z dużą ilością recyklatu. Dla zapewnienia właściwej jakości wyprasek maszyna wyposażona będzie w funkcję HiQ Flow, kontrolującą i kompensująca zmiany w lepkości przetwarzanego materiału.

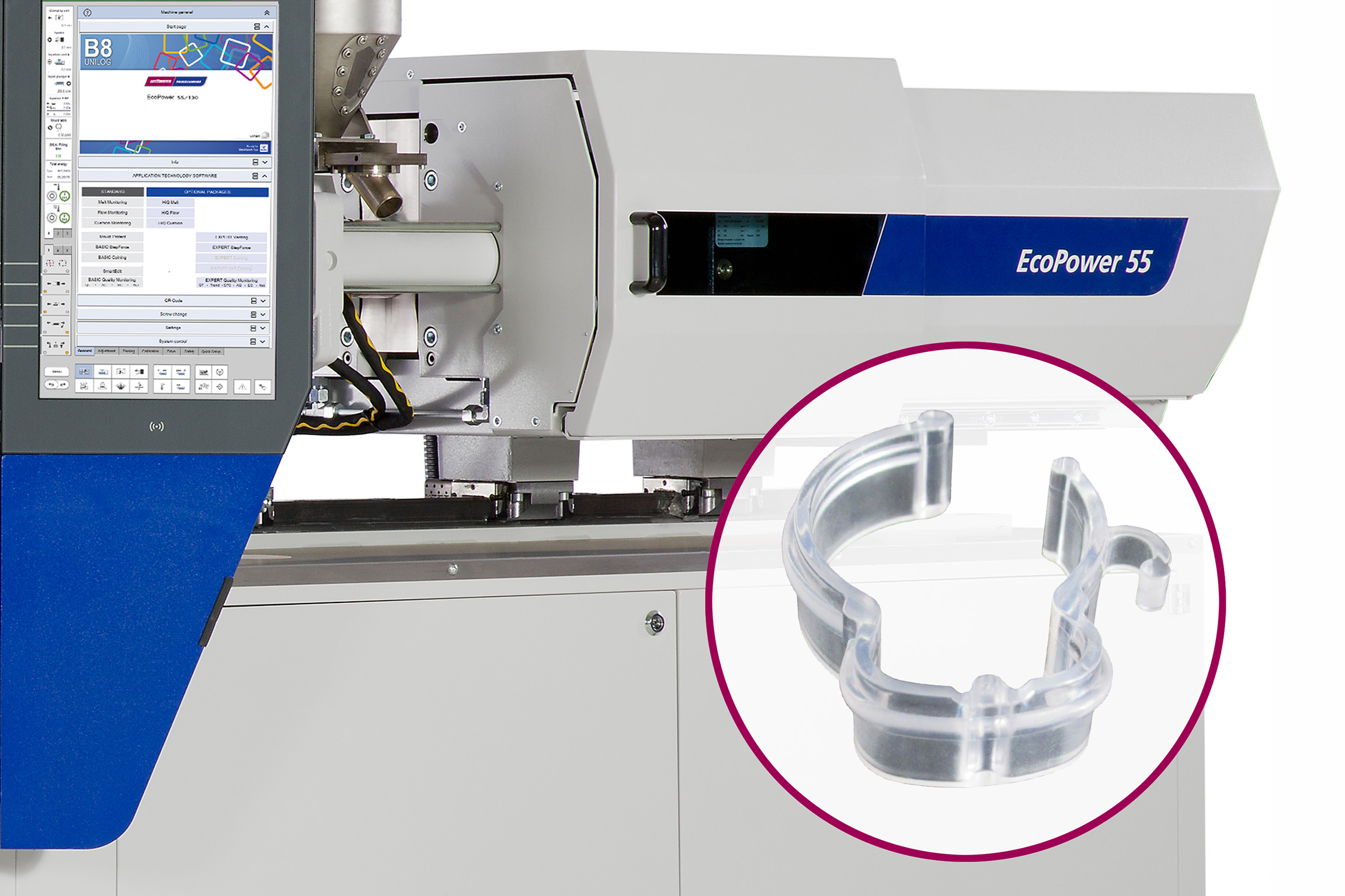

Komórka produkcyjna z wtryskarką EcoPower 55 w produkcji medycznej

Na wtryskarce w pełni elektrycznej EcoPower 55 z wykorzystaniem 8-mio krotnej formy firmy WILAmed z Niemiec Wittmann Battenfeld zaprezentuje produkcję opasek do węży medycznych. Wtryskarka wyposażona zostanie w pakiety technologiczne; HiQ Flow kompensujący wahania lepkości materiału na etapie dozowania, HiQ Melt kontrolujący jakość tworzywa na etapie wtrysku oraz HiQ Metering zapewniający aktywną pracę końcówki ślimaka i regulujący dawkę dozowania.

Z układem sterowania wtryskarki UNILOG B8 za pomocą platformy Wittmann 4.0 zintegrowana zostanie praca suszarki ATON plus H30, 3 termostatów Tempro Plus D oraz systemu MES zarządzania i planowania produkcji TEMI+. Wittmann 4.0 rozpoznaje wszystkie podłączone urządzenia tworząc z nich komórkę produkcyjną. System sprawdza poprawność podłączonych urządzeń w stosunku do dopuszczonych dla danej aplikacji. System pozwala na uniknięcie błędów obsługi wynikających z użycia niewłaściwych urządzeń peryferyjnych.

LSR-Anwendung auf MicroPower 15/10H/10H Combimould

Na wtryskarce MicroPower 15/10H/10H Combimould firma Wittmann Battenfeld zaprezentuje przetwórstwo płynnych silikonów LSR. Wtryskarka MicroPower wyposażona jest w dwie umieszczone poziomo jednostki wtryskowe. Cała wtryskarka zamknięta jest osłoną przygotowaną do pracy w warunkach medycznych. Wszystkie połączenia dla układu grzania, pneumatyki, wody zaprojektowane są specjalnie dla tej konstrukcji. W maszynie MicroPower COMBIMOLD zastosowano znany z konstrukcji MicroPower dwustopniowy układ rozdzielający fazę plastyfikacji od fazy wtrysku. Plastyfikacja prowadzona jest przy pomocy ślimaka, zaś funkcja wtrysku realizowana jest przez układ tłokowy o objętości wtrysku 4 cm3. Rozdzielenie funkcji plastyfikacji od funkcji wtrysku pozwala na zwiększenie dokładności wtrysku, tak potrzebnej w przypadku wtrysku mikro wyprasek. Konstrukcja stosowana w maszynach MicroPower pozwala na znaczącą redukcję układów wlewków.

Podczas targów produkowana będzie membrana z LSR wzmocniona pierścieniem z poliwęglanu. System dozowania LSR dostarczony zostanie przez firmę Nexus. Urządzenie dozujące posiadać będzie nowy system dozowania sevomix zintegrowany z wtryskarką przez przyłącze OPC UA (Euromap 82.3).

IMAGOxt - rozwiązanie pozwalające na oszczędzanie energii

Wszystkie prezentowane na stoisku wtryskarki wyposażone zostaną w oprogramowanie IMAGOtx stanowiące rozszerzenie systemu zarządzania produkcją TEMI+. IMAGOtx pozwala na kontrolę zużycia energii przez poszczególne maszyny. Z pomocą oprogramowania można stworzyć szczegółową wizualizację i analizę kosztów zużycia energii. System pozwala na tworzenie spersonalizowanych raportów i generowanie alarmów w przypadku przekroczenia poboru prądu.

Centrum Airmould

Podczas targów firma zaprezentuje najnowsze osiągnięcia w dziedzinie wtrysku wspomaganego gazem Airmould. W zorganizowanym na stoisku centrum Airmould zwiedzający będą mogli zobaczyć najnowsze konstrukcje zaworów wykonawczych i obsługujących je programatorów a także uzyskać kompleksowe informacje na temat samej technologii wtrysku z gazem.

Wittmann Interactive - transmisja z centrum technicznego

Dzięki nowoczesnej technologii, oprócz poznania eksponatów wystawianych na stoisku 1204 w hali B1, Grupa Wittmann oferuje swoim gościom możliwość wirtualnej wizyty w jednym z naszych centrów technicznych w  Kottingbrunn, Meinerzhagen i Norymberdze.

Z pomocą Wittmann Interactive odwiedzający stoisko zobaczą wtryskarkę MacroPower 1100/12800 pracującą w technologii spieniania fizycznego Cellmould. Na wtryskarce znajdującej się w laboratorium w Kottingbrunn w Austrii produkowany będzie bagażnik do samochodu sportowego.

Z kolei z firmowego laboratorium w Niemczech prezentowana będzie produkcja komponentów elektrycznych na wtryskarce SmartPower 60 INGRINDER. W konfiguracji INGRINDER z wtryskarką zintegrowany robot będzie odbierał wlewki i przekazywał je do zintegrowanego z wtryskarką młynka. Przemiał odbierany z młynka będzie ponownie podawany do układu wtryskowego maszyny.

Inna ciekawą prezentacją będzie wtrysk (ICM Injection Compression Molding) polegający na wtrysku do uchylonej formy i operacji doprasowania. Zaletą tej technologii jest możliwość wtrysku z niższymi ciśnieniami i otrzymywania wyprasek o mniejszych naprężeniach wewnętrznych. Produkcja prowadzona będzie przy użyciu szybkobieżnej wtryskarki elektrycznej EcoPowerXpress 160/1100+ z zastosowaniem 4-ro krotnej formy wtryskowej szwajcarskiej firmy GLAROFORM. Połączenie technologii ICM z zaletami maszyny szybkobieżnej pozwala na znaczące skrócenie czasu cyklu.

Ochrona zasobów dzięki technologii Airmould

W technologii wtrysku wspomaganego gazem Airmould do wnętrza częściowo lub całkowicie wypełnionej przez tworzywo formy podawany jest azot. Azot tworzy w strukturze wypraski puste przestrzenie. Pozwala to na produkcję detali o zmniejszonym ciężarze a jednocześnie na skrócenie czasu cykli i poprawę jakości powierzchni zewnętrznej wyprasek. Firma Wittmann Battenfeld oferuje kompletne wyposażenie potrzebne do realizacji tej technologii. Wyposażenie Airmould może być stosowane nie tylko na maszynach naszej firmy, ale także na wtryskarkach innych firm. Podczas targów zaprezentowane zostaną zawory wykonawcze w nowej konstrukcji.

Poprzez Wittmann Interactive dostępna będzie prezentacja produkcji w technologii Airmould prowadzona na maszynie SmartPower 120/525 w centrum technicznym w Meinerzhagen.

Funkcjonalne i dekoracyjne powierzchnie

Wspólnie z firmami Leonhard Kurz, producentem folii funkcjonalnych oraz Syntech Plastics dostawcą technologii IML firma Wittmann Battenfeld rozwija ciekawy projekt dotyczący produkcji wyprasek zdobionych foliami funkcjonalnymi. Produkty wykonane w tej technologii znajdują zastosowanie w branży motoryzacyjnej i AGD. Prowadzone są prace nad systemem pozwalającym na pracę w technologii IMD, technologii IMD z wstępnym podgrzewaniem folii, IMD Vario w którym forma po wstępnym podgrzaniu przed faza wtrysku jest intensywnie chłodzona i Expert-Coining w której to technologii można wykorzystać ruchy zamykania formy równolegle z fazą wtrysku.

Korzystając z technologii Wittmann Interactive będzie można zobaczyć wtryskarkę SmartPower 300 pracującą w centrum technicznym w Norymberdze. Na maszynie tej produkowany będzie funkcjonalny element dla przemysłu motoryzacyjnego. Informację o prezentowanej technologii będzie można uzyskać także na stoisku partnera - firmy Leonhard Kurz.
