Odkładające się tworzywo
Wytłaczanie
Produkt: rurka o średnicy 15 mm i ściance 0,4 mm. Tworzywo Total 2008sn60.
Parametry produkcji:
- wydajność ok. 20 kg/godz.
- prędkość wytłaczania ok. 20 m/min.
Parametry wytłaczarki:
- średnica ślimaka 45 mm,
- długość ślimaka 1300 mm
Głowica:
- średnica ustnika- 22,4 mm,
- średnica rdzenia- 20 mm,
- szczelina- 1,2 mm
Temperatury:
I strefa- 150 oC
II strefa- 155 oC,
III strefa- 160 oC,
IV strefa- 165 oC,
głowica- 140 oC,
ustnik- 160 oC.
Temperatura wypływającego tworzywa ok. 170 oC.
Podczas wytłaczania po ok. 4-5 godzin z przodu kalibratora osadza się biały nalot, który powoduje złe przyleganie wytłaczanej rurki, czego efektem jest matowienie powierzchni.

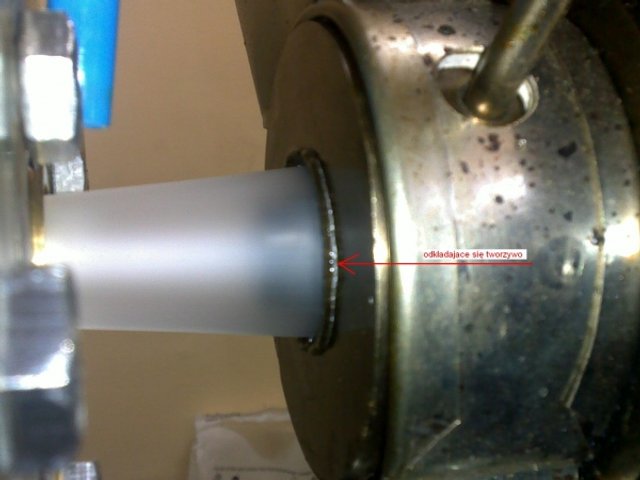

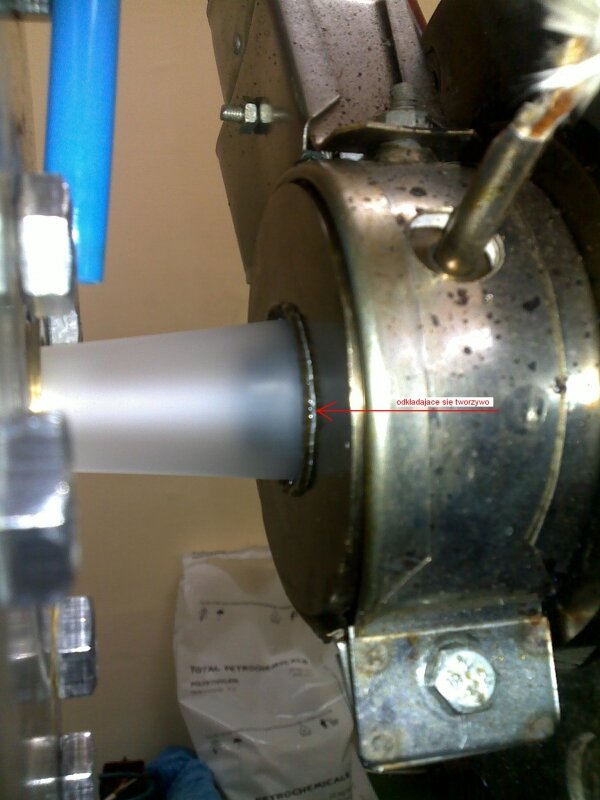

Ponadto wypływające tworzywo jakby narasta dookoła ustnika, dzieje się tak zarówno na zewnątrz jak i do wewnątrz (dołączone zdjęcie). Po pewnym czasie w szczelinie ustnika tworzą się i zalegają (przeważnie z dołu) kryształki tworzywa (ich kolor jest bursztynowy). Kryształek taki zakłóca wypływ tworzywa czego efektem jest przecienienie rurki i tworzenie się wzdłużnej rysy.
Poprzednio mieliśmy ustawione temperatury:
I strefa- 150 oC
II strefa- 160 oC,
III strefa- 170 oC,
IV strefa- 175 oC,
głowica- 170 oC,
ustnik- 180 oC.
Temperatura wypływającego tworzywa ok. 190 oC.
Na tych ustawieniach efekt tworzenia się kryształków był jeszcze większy.
Co mogę zrobić aby tworzywo tak szybko się nie odkładało?
Dziękuję za odpowiedź.
Wysunięcie rdzenia pomogło. Jeśli chodzi o nalot na kalibratorze, to po kolejnych godzinach spędzonych przy maszynie, zaobserwowałem, że ten nalot nie jest biały ale czarny ( przynajmniej taki się robi patyczek po przetarciu).Nalot ten występuje na krawędzi nacięcia kalibratora, w miejscu w którym tworzywo styka się z wodą.Po wyschnięciu usunąć go można tylko mechanicznie lub środkiem do usuwania kamienia i rdzy. Wcześniej nalot ten psuł powierzchnię rurki po ok. 2 godzinach, ale teraz jest już praktycznie od początku produkcji.
Co to może być?
