Problem z procesem rurki korugowanej
Wytłaczanie

Mp270978
1 sty 2017, 20:34 Mp270978

Witam . Mam problem z pierścieniem wewnątrz rurki korugowanej na gładkiej części ( branża automotive ) ścianka  ma mieć 1mm i tolerancji 0,10mm a na pierścieniu ma około 1,50mm . Rurka rozdmuchiwana jest powietrzem w środku uszczelki z sylikonu . Temperatury grzałek , korugatora stabilne , podawanie masy i ciśnienie powietrza także . Zmniejszenie powietrza odpada bo źle rozdmucha rurkę

Tomek8
3 sty 2017, 13:46 Tomek8

Mp270978 #(on) napisał:

Witam . Mam problem z pierścieniem wewnątrz rurki korugowanej na gładkiej części ( branża automotive ) ścianka  ma mieć 1mm i tolerancji 0,10mm a na pierścieniu ma około 1,50mm . Rurka rozdmuchiwana jest powietrzem w środku uszczelki z sylikonu . Temperatury grzałek , korugatora stabilne , podawanie masy i ciśnienie powietrza także . Zmniejszenie powietrza odpada bo źle rozdmucha rurkę

rozwiń+

Witam

Grubości pozostałych ścianek są w tolerancji?

Jeśli nie to regulujesz wydajnością wytłaczarki lub prędkością odciągu i karbownicy.

Jeżeli pozostałe ścianki są w tolerancji to może płytki formujące karby maja dużyrowek pod pierścień .

Mp270978
3 sty 2017, 19:26 Mp270978

Tomek8 #(on) napisał:
Mp270978 #(on) napisał:

Witam . Mam problem z pierścieniem wewnątrz rurki korugowanej na gładkiej części ( branża automotive ) ścianka  ma mieć 1mm i tolerancji 0,10mm a na pierścieniu ma około 1,50mm . Rurka rozdmuchiwana jest powietrzem w środku uszczelki z sylikonu . Temperatury grzałek , korugatora stabilne , podawanie masy i ciśnienie powietrza także . Zmniejszenie powietrza odpada bo źle rozdmucha rurkę


Witam

Grubości pozostałych ścianek są w tolerancji?

Jeśli nie to regulujesz wydajnością wytłaczarki lub prędkością odciągu i karbownicy.

Jeżeli pozostałe ścianki są w tolerancji to może płytki formujące karby maja dużyrowek pod pierścień .

rozwiń+

Witam

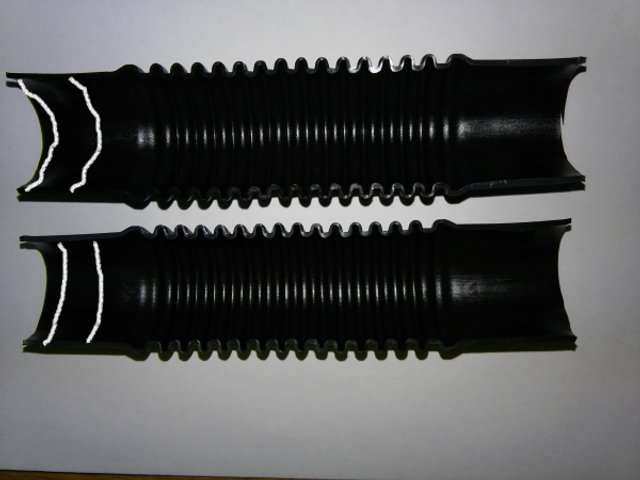

Miejsca zaznaczone na zdjęciu to przód rurki ze ścianką 1,50mm ( wymiar max ) , a tył ma 0,74mm ( druga gładka powierzchnia wymiar minimalny ) . Reasumując podczas dodawania masy wzrasta ta wypływka a tył rurki tylko minimalnie się podnosi to samo podczas podnoszenia temp. grzałek i korugotora . W środku rurki mamy uszczelnienie z sylikonu i tu w połączeniu z powietrzem które rozpycha masę na klocki formujące powstaje ta wypływka tylko z przodu rurki tył jest poniżej tolerancji . Dł. całego ciągu to około 2m w tym mam kilka rurek do wycięcia i zawsze z przodu jest w środku wypływka a z tylu tej rurki jest poniżej tolerancji . Bloki są równiutkie

Mp270978
3 sty 2017, 19:40 Mp270978

Tomek8 #(on) napisał:
Mp270978 #(on) napisał:

Witam . Mam problem z pierścieniem wewnątrz rurki korugowanej na gładkiej części ( branża automotive ) ścianka  ma mieć 1mm i tolerancji 0,10mm a na pierścieniu ma około 1,50mm . Rurka rozdmuchiwana jest powietrzem w środku uszczelki z sylikonu . Temperatury grzałek , korugatora stabilne , podawanie masy i ciśnienie powietrza także . Zmniejszenie powietrza odpada bo źle rozdmucha rurkę


Witam

Grubości pozostałych ścianek są w tolerancji?

Jeśli nie to regulujesz wydajnością wytłaczarki lub prędkością odciągu i karbownicy.

Jeżeli pozostałe ścianki są w tolerancji to może płytki formujące karby maja dużyrowek pod pierścień .

rozwiń+

Witam

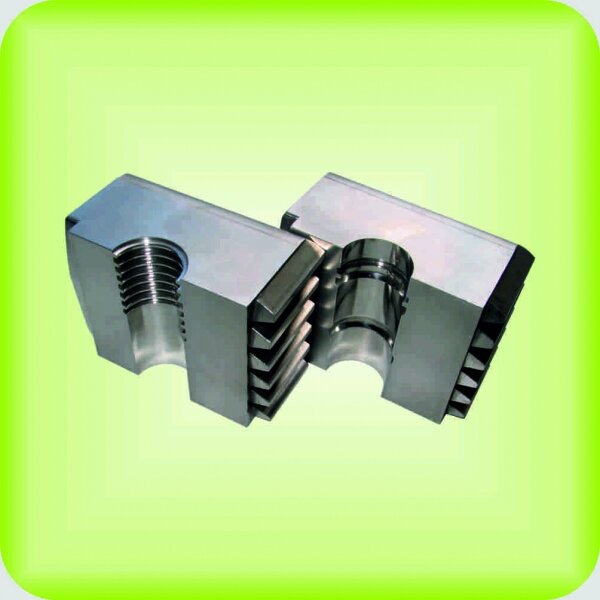

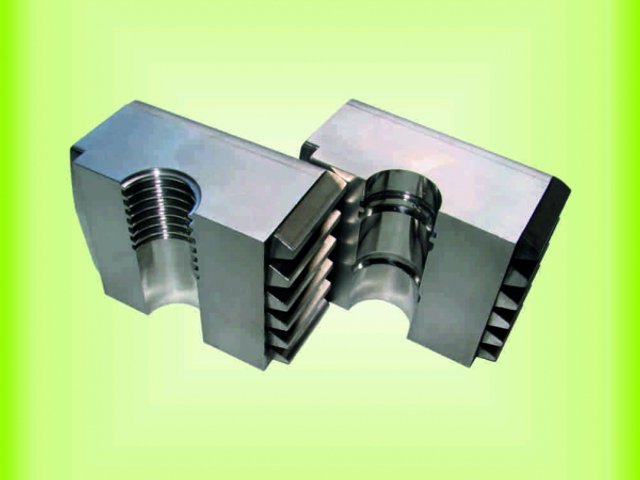

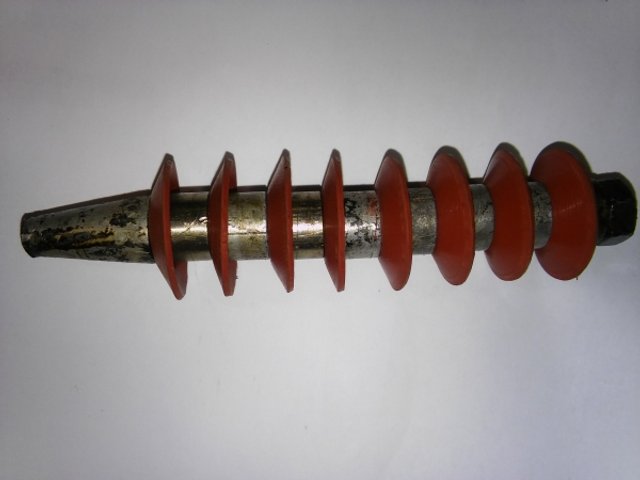

A tu mam  przykładowe uszczelnienie i klocki formujące

Tomek8
4 sty 2017, 11:15 Tomek8

Mp270978 #(on) napisał:
Tomek8 #(on) napisał:
Mp270978 #(on) napisał:

Witam . Mam problem z pierścieniem wewnątrz rurki korugowanej na gładkiej części ( branża automotive ) ścianka  ma mieć 1mm i tolerancji 0,10mm a na pierścieniu ma około 1,50mm . Rurka rozdmuchiwana jest powietrzem w środku uszczelki z sylikonu . Temperatury grzałek , korugatora stabilne , podawanie masy i ciśnienie powietrza także . Zmniejszenie powietrza odpada bo źle rozdmucha rurkę


Witam

Grubości pozostałych ścianek są w tolerancji?

Jeśli nie to regulujesz wydajnością wytłaczarki lub prędkością odciągu i karbownicy.

Jeżeli pozostałe ścianki są w tolerancji to może płytki formujące karby maja dużyrowek pod pierścień .


Witam

A tu mam  przykładowe uszczelnienie i klocki formujące

rozwiń+

Witam

Proszę o informacje czy wkładka silikonowa jest zaraz za głowice czy na końcu korugatora.

Możemy porozmawiać telefonicznie -509063919

Mp270978
12 sty 2017, 16:45 Mp270978

Tomek8 #(on) napisał:
Mp270978 #(on) napisał:
Tomek8 #(on) napisał:
Mp270978 #(on) napisał:

Witam . Mam problem z pierścieniem wewnątrz rurki korugowanej na gładkiej części ( branża automotive ) ścianka  ma mieć 1mm i tolerancji 0,10mm a na pierścieniu ma około 1,50mm . Rurka rozdmuchiwana jest powietrzem w środku uszczelki z sylikonu . Temperatury grzałek , korugatora stabilne , podawanie masy i ciśnienie powietrza także . Zmniejszenie powietrza odpada bo źle rozdmucha rurkę


Witam

Grubości pozostałych ścianek są w tolerancji?

Jeśli nie to regulujesz wydajnością wytłaczarki lub prędkością odciągu i karbownicy.

Jeżeli pozostałe ścianki są w tolerancji to może płytki formujące karby maja dużyrowek pod pierścień .


Witam

A tu mam  przykładowe uszczelnienie i klocki formujące


Witam

Proszę o informacje czy wkładka silikonowa jest zaraz za głowice czy na końcu korugatora.

Możemy porozmawiać telefonicznie -509063919

rozwiń+

Witam

Uszczelniacze znajdują się około 35 cm  od tulei. Opisze jak to wygląda. Przez całą długość trzpienia jest otwór którym dostarczamy powietrze, końcówka trzpienia nagwintowana, do której podczas startu przykręcamy drut oczywiście nacięty na gwincie wzdłuż drutu, dalej uszczelniacze, na końcu drutu przykręcony jest pręt by utrzymać uszczelniacze.


Tomek8
15 sty 2017, 14:27 Tomek8

Mp270978 #(on) napisał:
Tomek8 #(on) napisał:
Mp270978 #(on) napisał:
Tomek8 #(on) napisał:
Mp270978 #(on) napisał:

Witam . Mam problem z pierścieniem wewnątrz rurki korugowanej na gładkiej części ( branża automotive ) ścianka  ma mieć 1mm i tolerancji 0,10mm a na pierścieniu ma około 1,50mm . Rurka rozdmuchiwana jest powietrzem w środku uszczelki z sylikonu . Temperatury grzałek , korugatora stabilne , podawanie masy i ciśnienie powietrza także . Zmniejszenie powietrza odpada bo źle rozdmucha rurkę


Witam

Grubości pozostałych ścianek są w tolerancji?

Jeśli nie to regulujesz wydajnością wytłaczarki lub prędkością odciągu i karbownicy.

Jeżeli pozostałe ścianki są w tolerancji to może płytki formujące karby maja dużyrowek pod pierścień .


Witam

A tu mam  przykładowe uszczelnienie i klocki formujące


Witam

Proszę o informacje czy wkładka silikonowa jest zaraz za głowice czy na końcu korugatora.

Możemy porozmawiać telefonicznie -509063919


Witam

Uszczelniacze znajdują się około 35 cm  od tulei. Opisze jak to wygląda. Przez całą długość trzpienia jest otwór którym dostarczamy powietrze, końcówka trzpienia nagwintowana, do której podczas startu przykręcamy drut oczywiście nacięty na gwincie wzdłuż drutu, dalej uszczelniacze, na końcu drutu przykręcony jest pręt by utrzymać uszczelniacze.


rozwiń+

Proszę na próbę wydłużyć pręt mocujący uszczelnienie lub go całkowicie wykręcić.

Inny producent u którego montowałem odciag tnacy produkuje rurę fi 20 kurundowaną i nie stosuje uszczelniaczy a jedynie ma szczotkę sprawdzająca szczelność rurki

Apirus13
16 sty 2017, 15:25 Apirus13

Witam

Chciałbym się włączyć do tematu, u nas w zakładzie znacznie poprawiły się wymiary po wymianie wkładek silikonowych na twardsze, nie wiem jakie są u ciebie używane.

Pozdrawiam

Mp270978
17 sty 2017, 10:45 Mp270978

Witam

Dzięki za sugestie

Mam 3 długości drutu mogę w ten sposób regulować odległość wkładki od głowicy ( robiliśmy na nich próby ale przyjże się jeszcze raz w wolnym czasie ) A co do niestosowania wkładek to przy korugatorze próżniowym ich się nie stosuje . Mógłbyś mi dokładnie opisać tą szczotkę i jak ona sprawdza szczelność ? Odciąg montowałeś na korugowanej ?

Jesteśmy na etapie ujednolicenia silikonu. Znalazłem firmę która produkuje go o konkretnych właściwościach, czekamy na próbki

Tomek8
17 sty 2017, 13:44 Tomek8

Mp270978 #(on) napisał:

Witam

Dzięki za sugestie

Mam 3 długości drutu mogę w ten sposób regulować odległość wkładki od głowicy ( robiliśmy na nich próby ale przyjże się jeszcze raz w wolnym czasie ) A co do niestosowania wkładek to przy korugatorze próżniowym ich się nie stosuje . Mógłbyś mi dokładnie opisać tą szczotkę i jak ona sprawdza szczelność ? Odciąg montowałeś na korugowanej ?

Jesteśmy na etapie ujednolicenia silikonu. Znalazłem firmę która produkuje go o konkretnych właściwościach, czekamy na próbki

rozwiń+

Szczotka polega na tym ze podawane jest napięcie do niej i jak rura na otwory to prad przechodź  do odbiornika i jest sygnał alarmowy.

Odciąg ustawia się za korundownica. Odciąg ciągnie rurę i ucina na odpowiednia długość.
