Thule oszczędza na prototypowaniu z drukarką 3D

Thule oszczędza na prototypowaniu…

Każdy, kto aktywnie spędza czas wolny zapewne zna markę Thule - producenta sprzętu rekreacyjnego, bagażników dachowych, rowerowych, walizek i innych akcesoriów sportowych. Nie każdy jednak wie, że firma do produkcji używa drukarek 3D i materiału FDM Nylon 12CF. Jak wygląda proces doskonalenia produktu z wykorzystaniem technologii addytywnych?

Thule Group z siedzibą w Malmö w Szwecji zatrudnia ponad 2200 osób w ponad 40 zakładach produkcyjnych i biurach sprzedaży rozsianych na całym świecie. Marka Thule znana jest w Polsce przede wszystkim z produkcji wysokiej jakości boxów dachowych, bagażników rowerowych, uchwytów na sprzęt sportowy, a także wózków dziecięcych, nosidełek, fotelików rowerowych, walizek i plecaków. Firma od lat pomaga prowadzić aktywny tryb życia i ułatwia uprawianie sportów.

Dobrej jakości bagażniki dachowe są bezpieczne w podróży, wytrzymałe i wygodne w użyciu. Nie bez znaczenia jest także aerodynamiczny kształt, by zmniejszyć opory powietrza w czasie jazdy. Aby sprostać wymaganiom rynkowym i zapewnić wszystkie najważniejsze walory, konieczne jest testowanie różnych rozwiązań. Doskonalenie takiego produktu, to nie lada wyzwanie. Inżynierom z fabryki Thule pomaga w tym technologia druku 3D.

Przed kilkoma laty w zakładzie produkcyjnym położonym w Seymour, w stanie Connecticut wdrożono drukarkę 3D Stratasys 360mc. Maszyna była używana do szybkiego prototypowania i w swoim czasie spełniała wszystkie oczekiwania pracowników. Drukarka 3D pracowała dziennie od 16 do 20 godzin, a fabryka z Seymour zaczęła obsługiwać także inne oddziały firmy Thule.

Po pewnym czasie stwierdzono, że druk 3D może sprawdzić się również w funkcjonalnym prototypowaniu. Wszystkie produkty marki Thule: bagażniki i uchwyty samochodowe, wózki dziecięce i foteliki, walizki lub plecaki przechodzą wiele rygorystycznych testów wytrzymałościowych. Jest to zrozumiałe, wystarczy wyobrazić sobie, jakie szkody mógłby wywołać wypełniony bagażnik dachowy, gdyby ze względu na wadę konstrukcyjną zerwał się z uchwytów podczas jazdy.

Przed zakupem drukarki 3D prototypy funkcjonalne były wykonywane metodą wtrysku z tworzyw sztucznych domieszkowanych włóknem węglowym lub szkłem. Taki sposób był jednak dosyć kosztowny i nie pozwalał na swobodę projektowania. Inżynierowie byli zadowoleni z używania maszyny Stratasys, więc zdecydowano kontynuować współpracę i zakupić nowszą drukarkę 3D.

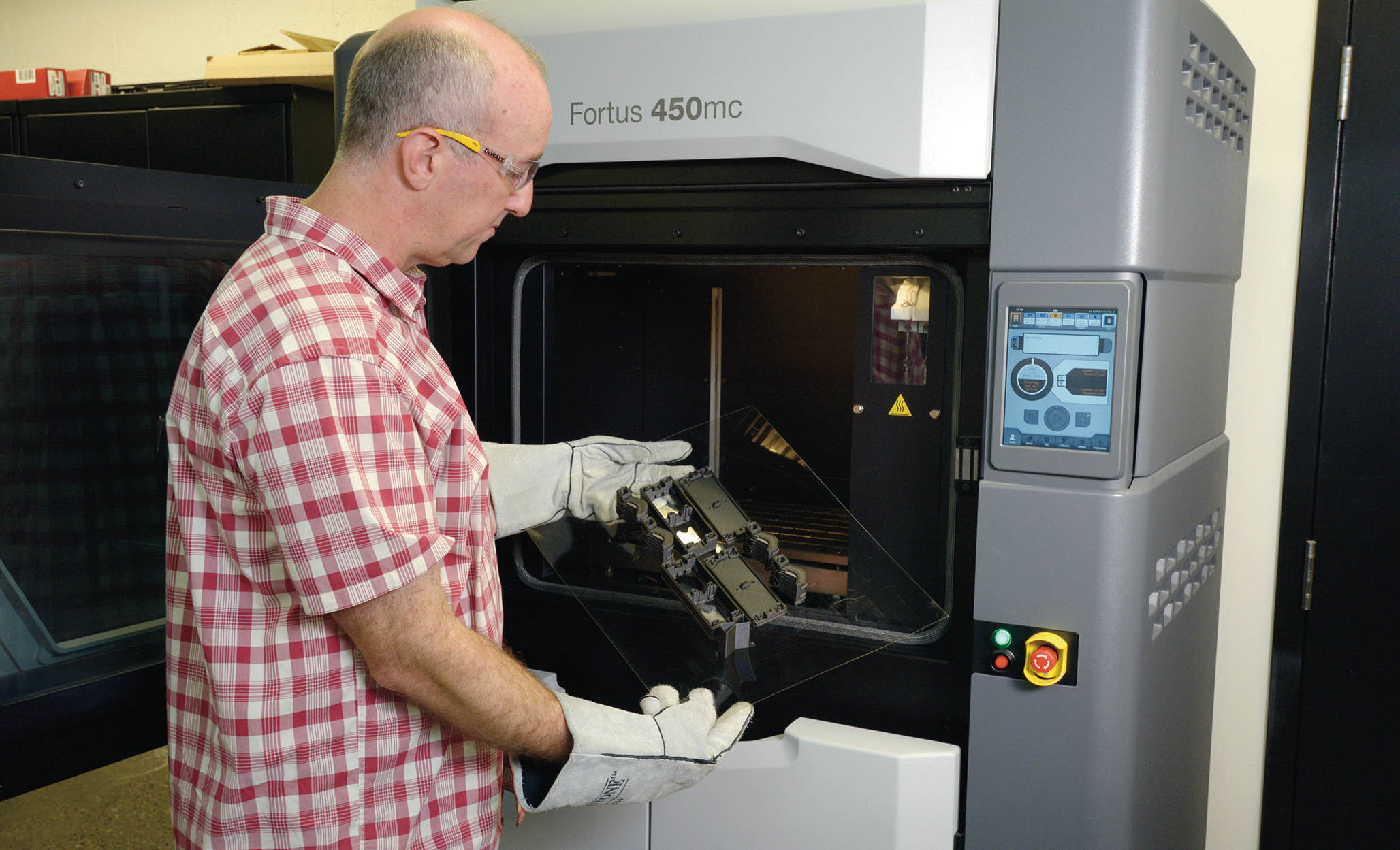

Dla działu doskonalenia produktu ważny był dostęp do materiałów nadających się do szybkiego prototypowania, ale także do materiałów technicznych. Drukarka 3D musiała drukować z wysoką jakością, by produkowane części zachowywały wymiary finalnych elementów. W innym wypadku wyniki testów mogłyby być przekłamane. Dlatego też zdecydowano się na wdrożenie drukarki Stratasys 450 mc. To jedna z najbardziej zaawansowanych przemysłowych maszyn do druku 3D. Za powtarzalność druku i dokładność wymiarową odpowiadają serwonapędy oraz szczelnie zamykana komora robocza nagrzewana do 200 st. C i próżniowa stabilizacja stołu roboczego.

thule-3-1

Prototypy do testów wytrzymałościowych drukowano z materiału Stratasys FDM Nylon 12 CF. Tworzywo termoplastyczne na bazie nylonu zostało wzbogacone o cięte włókna węglowe, które zajmują 35% masy materiału. Materiał jest przetwarzany z rozpuszczalnym materiałem podporowym SR-110.

- Nylon 12CF odmienił naszą pracę. Do tej pory nic nie dawało takich osiągnięć tak szybko i tak tanio. Materiał pozwala nam dokładniej modelować części, szybciej przechodzić do fazy testów i szybciej wdrażać nowe produkty na rynek - mówi Rob Humphries, Inżynier R&D w Thule.

Przez cały czas pracy drukarek 3D Stratasys w fabryce Thule wykonano ok. 400-500 wydruków. Dzięki wdrożeniu drukarki 3D roczne oszczędności wynoszą ok. 45 tysięcy dolarów. Dużą zaletą jest również oszczędność czasu. Dział doskonalenia produktu nie musi już czekać na wykonanie prototypu metodą wtryskową. Model jest projektowany w ciągu dnia, a następnie drukowany w nocy. To znacznie przyspiesza kolejne iteracje, a na koniec ułatwia przeprowadzanie testów funkcjonalnych. Można sprawdzić wiele modeli drukowanych na jednym stole roboczym, bo ich jednostkowa produkcja nie jest kosztowna.

Inżynierowie zaczęli wykorzystywać zalety materiału Nylon 12 CF w produkcji oprzyrządowania, którego używa się na linii produkcyjnej w fabryce Thule. Drukowane narzędzia są równie wytrzymałe, co metalowe przyrządy, ale są znacznie lżejsze i mogą być dowolnie personalizowane.



CadXpert to autoryzowany dystrybutor Stratasys/MakerBot


CadXpert to autoryzowany dystrybutor Stratasys/MakerBot oraz Formlabs. Oferujemy drukarki 3D, skanery 3D i usługi drukowania 3D w 5 technologiach.
