Głowica do Wytłaczarki vs. średnica ślimaka
Wytłaczanie

8 mar 2018, 0:38 Iebm

Eraera7805 #(on) napisał:

Teoretycznie wydajność to 25-100kg/h
Cylinder nie posiada odgazowania.


Moim zdaniem da sie wytłoczyć . Jutro rano potwierdzę . profil. konstrukcyjny rozumiem ?


8 mar 2018, 0:54 Eraera7805

Dziękuję bardzo :)
Tak.

Racimir

8 mar 2018, 8:18 Iebm

Eraera7805 #(on) napisał:

Dziękuję bardzo :)
Tak.


Potwierdzam : extruder wytłoczy ten profil. Użyj granulatu PVC .  Jeżeli masz jeszcze jakieś pytania , to pisz lub dzwoń 728302303

9 mar 2018, 11:29 Eraera7805

Serdecznie dziękuję za wszystkie informacje i sprawdzenia.
Jak sytuacja bd się rozwijać to bd informował :)


15 kwi 2018, 20:16 Piotrzawadzinski

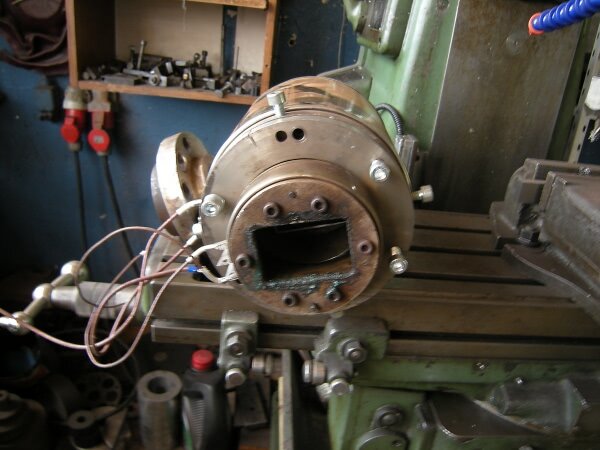

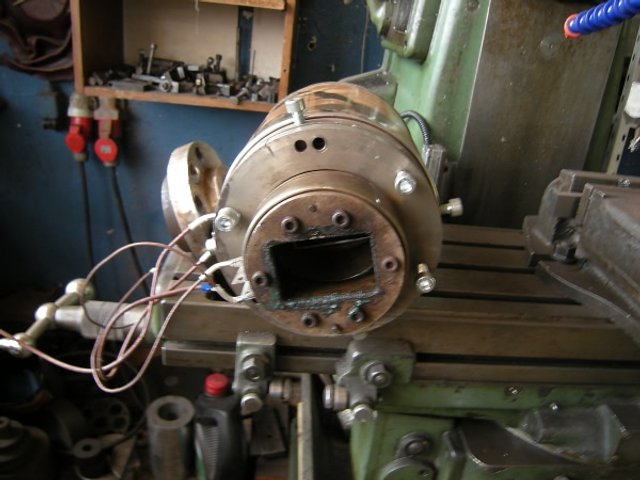

Witam. Uważam że na PVC profil jest do zrobienia potrzebny jest jedna ślimak o stopniu sprężania max 2, można się obyć bez odgazowania. W załączniku głowica do powlekania profilu 40/60 grubość ścianki 1mm tworzywo PVC o twardości 92 sha. Łączny przekrój wytłaczanego tworzywa 200mm2, prędkość powlekania 2mb/min inie była to maksymalna wydajność wytłaczarki. Wytłaczarka Metl-Chem Fi 60.

Pozdrawiam


15 cze 2018, 22:46 Polistyren_ciekawy_lodz

Iebm #(on) napisał:
Eraera7805 #(on) napisał:

Serdeczne dzięki za odpowiedź.
Nie mam dużego doświadczenia więc z góry przepraszam jeśli będę zadawał idiotyczne pytania. No za bardzo nie znają, ponieważ my u nich zamawiamy formy, byłaby to pierwsza głowica którą byśmy u nich zamówili, lecz dana narzędziownia wykonuje głowice dla innych firm. Stwierdzili że się nie da tylko na podstawie średnicy ślimaka.
Tutaj w grę wchodzi odpowiednie zaprojektowanie głowicy czy zmiana układu plastyfikującego, aby było wymagane ciśnienie?`
A może inny materiał byłby bardziej odpowiedni?


Nie wyobrażasz sobie ile po wielu latach w branży zadaję głupich pytań :) jest zbyt duża aby wszystko ogarnąc.


1. Po pierwsze :. O cisnieniu które ma decydujący wpływ na jakość wytłaczanego profilu wpływ ma geometria ślimaka i konstrukcja głowicy . Detal niewątpliwie jest trudny ze względu na grubość ściany .  Tu tkwi główny problem. Drobna nierówność z powodu róznic w przepływie materiału i profil sie po prostu bardzo odkształci. Zapytam : czy można pogrubić ścianę - to klucz do sukcesu

2. Jeżeli nie można zmienić grubości , to przemyślałbym zastosowanie taniego materiału konstrukcyjnego - PVC . Tym bardziej że jeżeli kształt docelowy ma być jak na rysunku , to PP raczej niezbyt rokuje jeżeli chdzi o stabilność kształtu



ścianki to klucz a temperatury jakie stosujesz? twardość materiału po wytłoczeniu tu bedzie problem

16 cze 2018, 10:07 Bronio

Piotrzawadzinski #(on) napisał:

Witam. Uważam że na PVC profil jest do zrobienia potrzebny jest jedna ślimak o stopniu sprężania max 2, można się obyć bez odgazowania. W załączniku głowica do powlekania profilu 40/60 grubość ścianki 1mm tworzywo PVC o twardości 92 sha. Łączny przekrój wytłaczanego tworzywa 200mm2, prędkość powlekania 2mb/min inie była to maksymalna wydajność wytłaczarki. Wytłaczarka Metl-Chem Fi 60.

Pozdrawiam



Witam Panie Piotrze,

Przypuszczam, że twardość 92*Sh dotyczy skali A ? Jeżeli tak, to jest to zmiękczone PVC. Moje pytanie: czy jest jakiś współczynnik ( przelicznik ) na skalę D ? Czy np 92*ShA = 45*ShD. Konstrukcyjne twarde  PVC ma 80 - 82*ShD. Szukam w internecie ale nigdzie nie mogę znaleść przelicznika pomiędzy skalą A a skalą D. Może ktoś z Kolegów mi podpowie :)

Pozdrawiam

Marek

7 lut 2019, 11:03 Aron21

Bronio #(on) napisał:
Piotrzawadzinski #(on) napisał:

Witam. Uważam że na PVC profil jest do zrobienia potrzebny jest jedna ślimak o stopniu sprężania max 2, można się obyć bez odgazowania. W załączniku głowica do powlekania profilu 40/60 grubość ścianki 1mm tworzywo PVC o twardości 92 sha. Łączny przekrój wytłaczanego tworzywa 200mm2, prędkość powlekania 2mb/min inie była to maksymalna wydajność wytłaczarki. Wytłaczarka Metl-Chem Fi 60.

Pozdrawiam



Witam Panie Piotrze,

Przypuszczam, że twardość 92*Sh dotyczy skali A ? Jeżeli tak, to jest to zmiękczone PVC. Moje pytanie: czy jest jakiś współczynnik ( przelicznik ) na skalę D ? Czy np 92*ShA = 45*ShD. Konstrukcyjne twarde  PVC ma 80 - 82*ShD. Szukam w internecie ale nigdzie nie mogę znaleść przelicznika pomiędzy skalą A a skalą D. Może ktoś z Kolegów mi podpowie :)

Pozdrawiam

Marek


Witam,

do przeliczania twardości materiałów z skali Shore'a D do skali Shore'a A można wykorzystać odpowiednie tablice/tabele takie jak ta w linku poniżej:

http://3.bp.blogspot.com/-O3p7dnbQ1Jg/VhUabfg_OEI/AAAAAAAAAYg/uf77_Ll_9oI/s1600/shore-hardness-scale-starthermoplastics.png


Pozdrawiam

21 lut 2019, 18:47 Piotrzawadzinski

Witam. Twardość 92 sh w skali A, takie były bowiem wymagania odbiorcy. Nie sądzę aby były większe problemy z twardszym tworzywem. Wykonywałem formowniki i kalibratory próżniowe do podobnych profili na PVC konstrukcyjne. Podstawowy problem tkwi w geometrii ślimaka.

Pozdrawiam
