Kalibracja przewężek wtryskowych/uzupełnianie gniazd.
Wtryskiwanie

Witam serdecznie.

Mam pytanie z zakresu poprawnego wypełniania form wtryskowych przy użyciu PBT.

Czy przy konstrukcji kanału dolotowego w kształcie litery "H" dla formy 8 krotnej sierpowe przewężki wtryskowe dla gniazd w skrajnym położeniu (zewnętrznym) powinny być większe ?

Dodam że analiza Moldflow nie wykazała różnic w wypełnianiu, a bazowe wypraski zostały wykonane "bez docisku"

Pytanie czy ktoś ma pomysł jak zrównoważyć wtrysk lub podpowiedź dla ustawiaczy ?

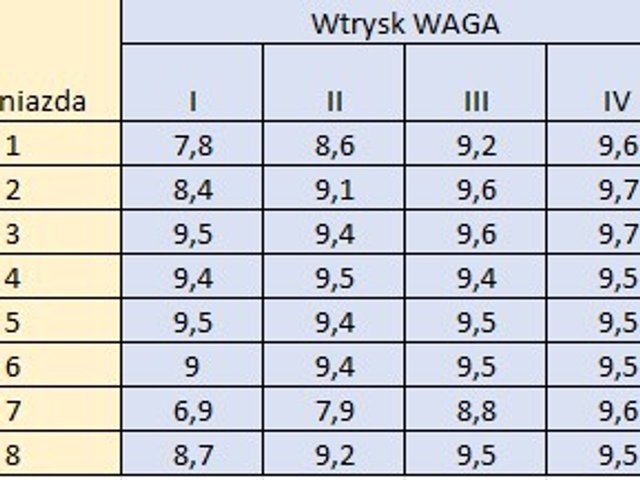

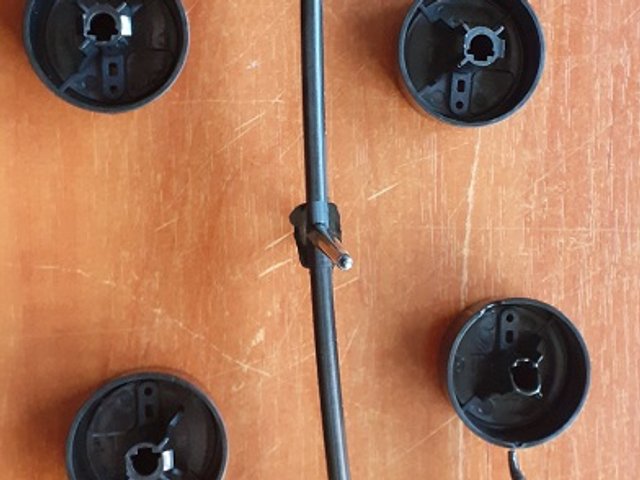

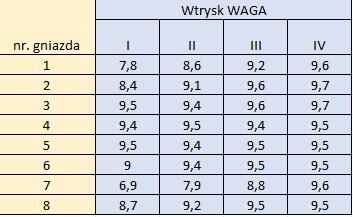

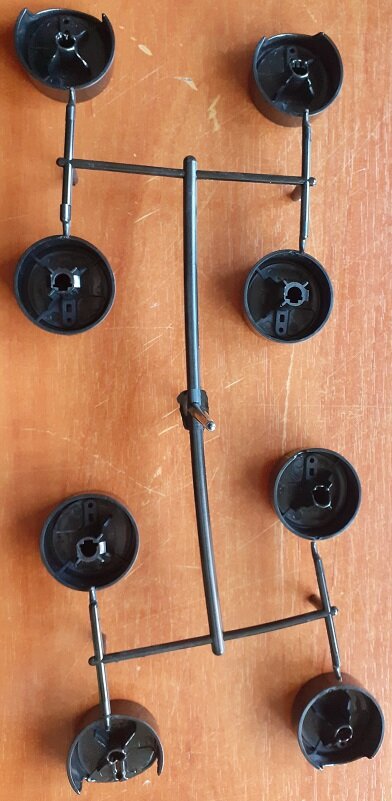

W załączniku zdjęcia wyprasek oraz różnica wagowa detali.

Jestem ślusarzem narzędziowym od ponad 8 lat, liczę na wsparcie.

Pozdrawiam serdecznie.

Marcin.

Witam,

Polecam zaznajomić się z tematem :

https://www.beaumontinc.com/meltflipper/

Study on Filling Patterns of Engineering Polymers in Geometrically Balanced Injection Molds - Przemysław Narowski, Krzysztof Wilczyński

Dzięki wielkie za odpowiedź, nie słyszałem o tym.

Jeżeli efekty takie jak na prezentacji to będę zmierzał w tym kierunku i zmodyfikuje narzędzie :)
