Siła zwarcia/zamknięcia formy
Wtryskiwanie

Anonymous
7 sty 2010, 13:34

Witam
szukam sposobu na wyznaczanie siły zwarcia/zamknięcia formy.

jakiś wzór! cokolwiek! co pomoże mi poklasyfikować posiadane ok. 150 form na poszczególne maszyny.

przeszukałem "cały internet" i nic
a jedyne co znalazlem to

Fz = A*Pw*(0,5-0,8)/100= [kN]

Aw(cm^2)
Pw w(bar)

ale coś tu jest nie tak
help!!

Anonymous
14 sty 2010, 14:32 *.255.157.155

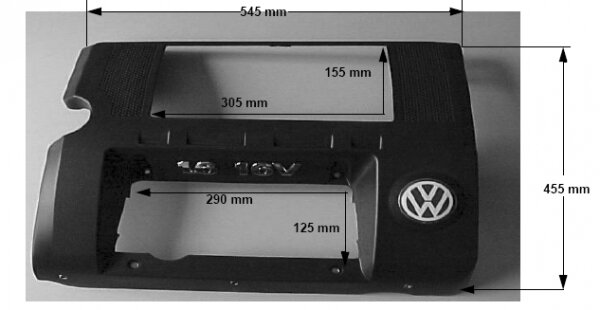

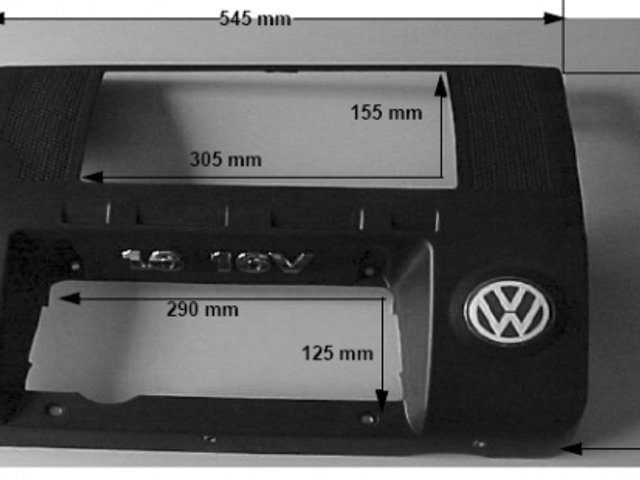

Siła rozwierająca formę = proj. powierzchnia x ciśnienie wewnętrzne

-projektowana powierzchnia: 54,5 cm x 45,5 cm = 2480 cm2
-minus powierzchnia: 30,5 cm x 15,5 cm = - 470 cm 29,0 cm x 12,5 cm = - 360 cm2
to daje: 1650 cm2

Ciśnienie wewnątrz formy: 350 bar wg tabeli

• Siła rozwierająca formę = 1650 cm2 x 350 bar = 577500 N

Siła zamykania powinna wynosić ok. 1,2 x siła rozwierająca formę = 700 t

Xxxkacperxxx4
17 sie 2010, 11:52 Xxxkacperxxx4

Witajcie.

Proponuję wziąć jeszcze poprawkę na wysokość formy i gramaturę detalu

Pozdrawiam :)

11stasiu
18 wrz 2013, 7:54 11stasiu

Dzień dobry ,poszukuję info. na temat wtryskarki potrzebnej do wykonania takiego elementu jak maska ciągnika,jest to duży element bo waży 16kg.długość 1600mm,szer 6700mm,grubość ścianki 5mm,materiał poliamid ,prosze o pomoc.

Ramones
18 wrz 2013, 14:55 Ramones

11stasiu napisał:
Dzień dobry ,poszukuję info. na temat wtryskarki potrzebnej do wykonania takiego elementu jak maska ciągnika,jest to duży element bo waży 16kg.długość 1600mm,szer 6700mm,grubość ścianki 5mm,materiał poliamid ,prosze o pomoc.
rozwiń+

Jesli masz forme to lepiej to zlecic komus kto ma takie mozliwosci wykonania takiego wtrysku ,tym bardziej ze bedzie to PA o doborze typu ktorego trzeba miec pojecie i doswiadczenie.Oczywiscie bedzie jeszcze szerg pytan dotyczacych samego detalu ,ktory musi spelniac pewne parametry i warunki.
Jezeli podjol bys decyzje zlecenia produkcji to moge popytac i kogos byc moze znajde.

11stasiu
18 wrz 2013, 16:10 11stasiu

skoro nie masz pojęcie to nie zawracaj głowy

Gerbito
18 wrz 2013, 17:45 Gerbito

Stasiu rozwaliłeś mnie w tym momencie, bo takiego chamstwa to nie widziałem dawno

Iebm
18 wrz 2013, 20:56 Iebm

Nieładnie Stasiu 11 . Chyba nikt ci tu nic nie poradzi . Nie tylko nie wiesz jak zrobić obudowe do ciągnika , ale jak sie kulturalnie zwracać do ludzi też Cię nikt nie nauczył . Wstyd

Iebm
18 wrz 2013, 21:00 Iebm

Siła zwarcia : ( pixd2) dzielone przez 4 x 0,6

d - pole pow. detalu

11stasiu
14 paź 2013, 4:41 11stasiu
Opinia zwinięta ze względu na niską wartość merytoryczną. Pokaż

Iebm, a co wniosła Twoja pierwsza wypowiedż, nie dość że zawracasz głowę jak kolega wyżej to nie odpowiedziałeś na pytanie ,po co w ogóle klikałeś, skoro nie umiesz pomóc.
