Zatykanie systemów gorących kanałów.
Wtryskiwanie

Vision
10 lut 2021, 10:46 Vision

Witam,

Chciałbym prosić o pomoc w rozwiązaniu problemu dotyczącego zatykaniu się systemu gorących kanałów.

Mianowicie do narzędziowni trafiają narzędzia z przytkaną jedną dyszą wtryskową.

Demontujemy rozdzielacz, grzejemy regulatorem do około 100 stopni, wykręcamy końcówkę dyszy razem z torpedą, a w środku torpedy znajdujemy mały kawałek materiału o średnicy około 2mm w kolorze czarnym, jakby spalone tworzywo.
Wtryskujemy biały ABS - temperatury w granicach 220 stopni.

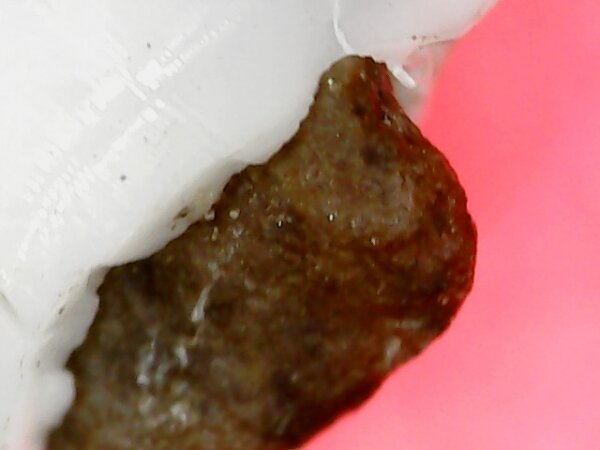

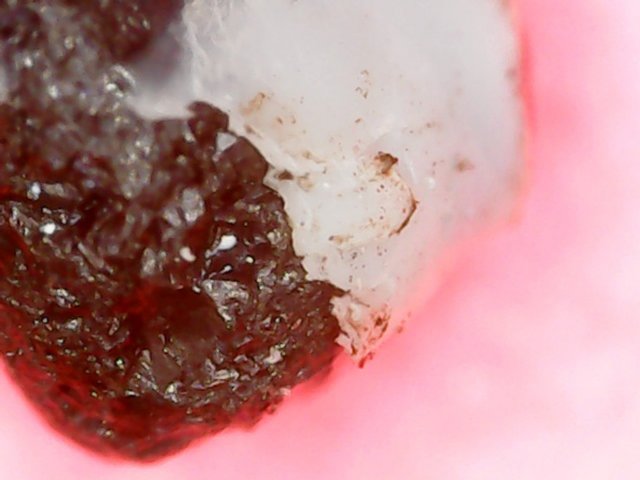

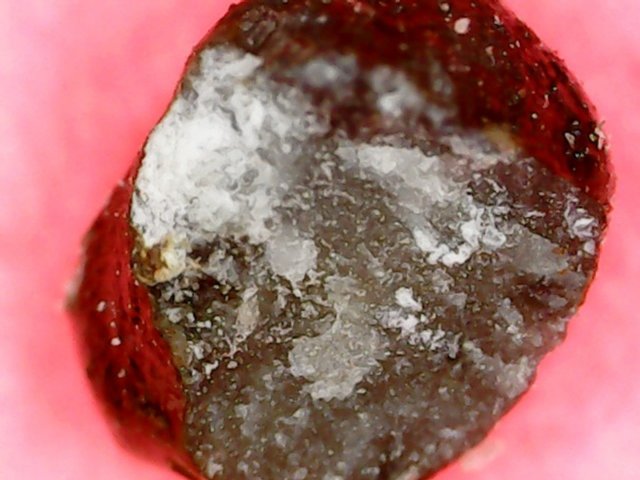

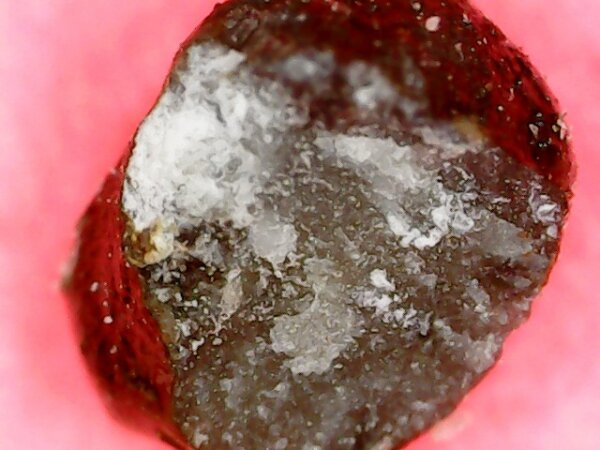

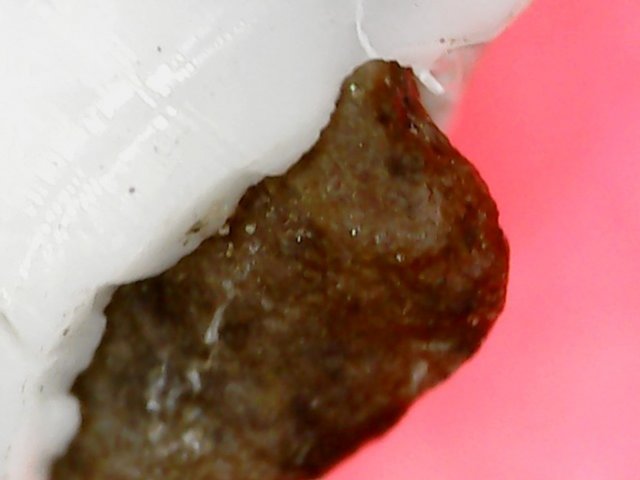

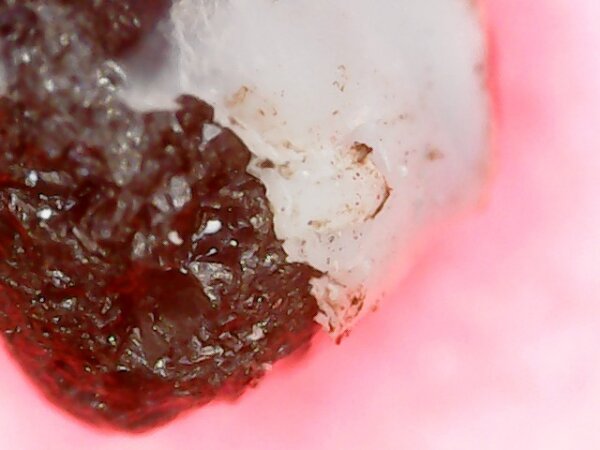

Załączam zdjęcia materiału znalezionego w systemie g.k

Pytanie co oprócz zużycia ślimaka może mieć bezpośredni wpływ na powstawanie powyższych wad ?

Dziękuję za każdą pomoc !

Pozdrawiam Marcin


Iebm
10 lut 2021, 13:55 Iebm

w układzie plastyfikacyjnym może być martwa strefa w którym zalega tworzywo i się degraduje

Vision
11 lut 2021, 8:07 Vision

Iebm #(on) napisał:

w układzie plastyfikacyjnym może być martwa strefa w którym zalega tworzywo i się degraduje


Czyli rozwiązaniem będzie demontaż ślimaka w poszukiwaniu martwych stref.

Czy dobrze podejrzewam że takie martwe strefy najczęściej występują bliżej końcówki ślimaka czy jednak muszę sprawdzić cały cylinder ?

Yellow
11 lut 2021, 11:41 Yellow

Vision #(on) napisał:
Iebm #(on) napisał:

w układzie plastyfikacyjnym może być martwa strefa w którym zalega tworzywo i się degraduje


Czyli rozwiązaniem będzie demontaż ślimaka w poszukiwaniu martwych stref.

Czy dobrze podejrzewam że takie martwe strefy najczęściej występują bliżej końcówki ślimaka czy jednak muszę sprawdzić cały cylinder ?

rozwiń+

Cześć,


jeśli chodzi o martwe strefy to musisz też sprawdzić głowicę wtryskarki i dyszę wtryskarki bo tam przeważnie jakby coś lubi się coś gromadzić.

Ja mam następne pytanie, czy na tej maszynie pracuje jeszcze jakieś inne tworzywo czy tylko ten biały ABS? Pytam bo dziwnie to wygląda.


Pozdrawiam

Yellow®

Vision
11 lut 2021, 13:10 Vision

Yellow #(on) napisał:
Vision #(on) napisał:
Iebm #(on) napisał:

w układzie plastyfikacyjnym może być martwa strefa w którym zalega tworzywo i się degraduje


Czyli rozwiązaniem będzie demontaż ślimaka w poszukiwaniu martwych stref.

Czy dobrze podejrzewam że takie martwe strefy najczęściej występują bliżej końcówki ślimaka czy jednak muszę sprawdzić cały cylinder ?


Cześć,


jeśli chodzi o martwe strefy to musisz też sprawdzić głowicę wtryskarki i dyszę wtryskarki bo tam przeważnie jakby coś lubi się coś gromadzić.

Ja mam następne pytanie, czy na tej maszynie pracuje jeszcze jakieś inne tworzywo czy tylko ten biały ABS? Pytam bo dziwnie to wygląda.


Pozdrawiam

Yellow®

rozwiń+

Rozumiem,

zasięgnąłem informacji i dowiedziałem się że na tej wtryskarce robiliśmy próby nowych narzędzi na PC/ABS około 3 tygodnie temu.

Z tego co pamiętam to jakieś 3-4 miesiące wstecz to zasypywali PP i wtryskiwali detale w kolorze czerwonym...

Ciekawa mieszanka dla układu według mnie. Jak to się ma do zalegania tworzywa ?

Yellow
12 lut 2021, 12:57 Yellow

Vision #(on) napisał:
Yellow #(on) napisał:
Vision #(on) napisał:
Iebm #(on) napisał:

w układzie plastyfikacyjnym może być martwa strefa w którym zalega tworzywo i się degraduje


Czyli rozwiązaniem będzie demontaż ślimaka w poszukiwaniu martwych stref.

Czy dobrze podejrzewam że takie martwe strefy najczęściej występują bliżej końcówki ślimaka czy jednak muszę sprawdzić cały cylinder ?


Cześć,


jeśli chodzi o martwe strefy to musisz też sprawdzić głowicę wtryskarki i dyszę wtryskarki bo tam przeważnie jakby coś lubi się coś gromadzić.

Ja mam następne pytanie, czy na tej maszynie pracuje jeszcze jakieś inne tworzywo czy tylko ten biały ABS? Pytam bo dziwnie to wygląda.


Pozdrawiam

Yellow®


Rozumiem,

zasięgnąłem informacji i dowiedziałem się że na tej wtryskarce robiliśmy próby nowych narzędzi na PC/ABS około 3 tygodnie temu.

Z tego co pamiętam to jakieś 3-4 miesiące wstecz to zasypywali PP i wtryskiwali detale w kolorze czerwonym...

Ciekawa mieszanka dla układu według mnie. Jak to się ma do zalegania tworzywa ?

rozwiń+

Cześć,


a no to sprawa powoli się wyjaśnia.

Może być tak że tworzywo które znajdujesz w formie może pojawiać ci się przykładowo z suszarki, centralnego zasypu, filtra na podajniku lub samego cylindra (czyli właśnie z martwych stref).

Musisz sprawdzić całą drogę podawania tworzywa od samego pojemnika na tworzywo do formy. Tutaj nie ma magii, gdzieś to tworzywo zalega i dlatego takie efekt.

Z zaleganiem jest tak że jak masz martwą strefę pomiędzy głowicą a dyszą to właśnie to tworzywo raz na jakiś czas jest wypłukiwane i trafia prosto do formy.

Pozdrawiam

Yellow®

Vision
13 lut 2021, 12:18 Vision

Ok, będziemy szukać dalej.

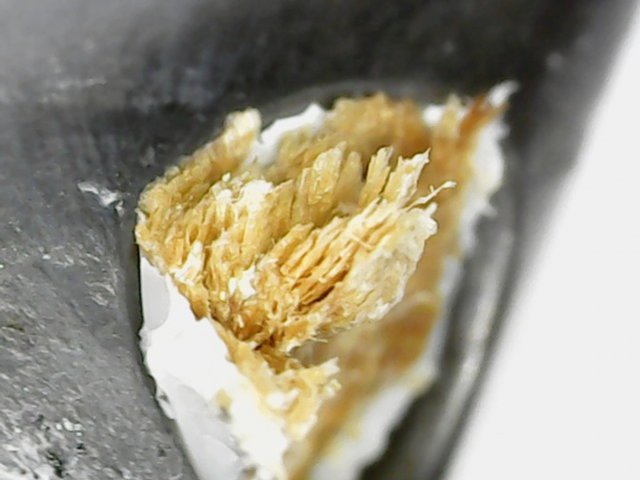

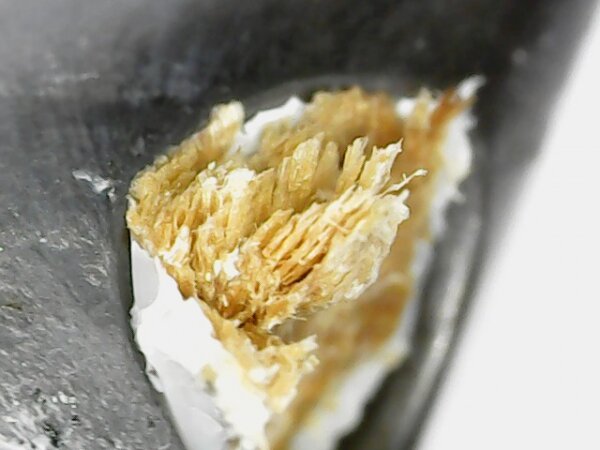

Trafiliśmy po raz kolejny na zatkany kanał, w załączniku zdjęcie (Torpedo z zatkanym otworem)

Czy zna ktoś z was jakiś ośrodek badawczy do którego można przesłać element tego ciała obcego w celu badania pochodzenia stopu lub określenia rodzaju materiału?

Wg. MoldMasters nie ma możliwości zalegania tworzywa w rozdzielaczu więc przyczyną musi być droga podawania tworzywa, martwe strefy w układzie uplastyczniającym lub po prostu wina samego przetwarzanego materiału.

Dam znać co udało mi się ustalić.

Pozdrawiam


Simonex77
13 lut 2021, 20:24 Simonex77

Vision #(on) napisał:

Ok, będziemy szukać dalej.

Trafiliśmy po raz kolejny na zatkany kanał, w załączniku zdjęcie (Torpedo z zatkanym otworem)

Czy zna ktoś z was jakiś ośrodek badawczy do którego można przesłać element tego ciała obcego w celu badania pochodzenia stopu lub określenia rodzaju materiału?

Wg. MoldMasters nie ma możliwości zalegania tworzywa w rozdzielaczu więc przyczyną musi być droga podawania tworzywa, martwe strefy w układzie uplastyczniającym lub po prostu wina samego przetwarzanego materiału.

Dam znać co udało mi się ustalić.

Pozdrawiam


rozwiń+

Najlepiej sprawdzić to tworzywo które zatyka dysze podpalając je. Zapach dymu dla fachowca w tej branży nie powinien być problemem.

anna_law
16 lut 2021, 10:05 anna_law

Badanie DNS kosztuje ok 1000 zł (taką cenę pamiętam sprzed 3 lat, może się pozmieniało).

Ceshman
17 mar 2021, 20:04 Ceshman

Vision #(on) napisał:

Witam,

Chciałbym prosić o pomoc w rozwiązaniu problemu dotyczącego zatykaniu się systemu gorących kanałów.

Mianowicie do narzędziowni trafiają narzędzia z przytkaną jedną dyszą wtryskową.

Demontujemy rozdzielacz, grzejemy regulatorem do około 100 stopni, wykręcamy końcówkę dyszy razem z torpedą, a w środku torpedy znajdujemy mały kawałek materiału o średnicy około 2mm w kolorze czarnym, jakby spalone tworzywo.
Wtryskujemy biały ABS - temperatury w granicach 220 stopni.

Załączam zdjęcia materiału znalezionego w systemie g.k

Pytanie co oprócz zużycia ślimaka może mieć bezpośredni wpływ na powstawanie powyższych wad ?

Dziękuję za każdą pomoc !

Pozdrawiam Marcin


rozwiń+

Aby pozbyć się problemu zatykania się dysz w układzie gorącokanałowym należy zastosować filtr.
