Nowa linia produktów higienicznych

Poza stopami GN 20, wśród nowych produktów Hygienic Design można znaleźć:
  • rękojeści GN 75.6,
  • nakrętki i śruby GN 1580,
  • pokrętła GN 5435 i pokrętła trójramienne GN 5445,
  • uchwyty pałąkowe GN 429,
  • dźwignie nastawne GN 305,
  • pierścienie uszczelniające GN 7600.
Zastosowanie elementów higienicznych znacząco skraca czas czyszczenia (nawet o 25%), przy jednoczesnej redukcji zużycia środków myjących. Dzięki temu można ograniczyć zużycie mediów, chemii oraz energii, a tym samym wyraźnie zmniejszyć produkcję ścieków, co w efekcie przekłada się na spore oszczędności i obniżenie całkowitych kosztów eksploatacyjnych. Dodatkową korzyścią jest mniejsze obciążenie środowiska. Skracając przestoje potrzebne na mycie, można poświęcić więcej czasu na rzeczywisty proces produkcyjny.

Bardzo istotnym elementem nowej linii produktów HD, wymagającym nieco szerszego rozwinięcia są zastosowane uszczelnienia. Na uwagę zasługuje zarówno materiał, jak i sama konstrukcja. Wszystkie uszczelnienia zostały zaprojektowane w sposób umożliwiający uzyskanie maksymalnej szczelności połączeń, po zamocowaniu elementu. Miejsca uszczelnień i ich przekroje, już na etapie projektowym, zostały sprawdzone za pomocą oprogramowania symulacyjnego w obliczeniach MES, gwarantując niezawodny docisk do powierzchni. Zapewniają jednocześnie, że materiał uszczelniający nie jest poddawany nadmiernemu naciskowi po instalacji, co wydłuża jego żywotność. Takie uszczelnienia spełniają istotną funkcję ochrony martwych przestrzeni i szczelin przed penetracją płynów czyszczących lub pozostałości produktu.

W produktach z serii HD, oprócz uszczelnień statycznych (pierścienie uszczelniające) zastosowano nowatorskie w tej branży uszczelnienia dynamiczne, występujące na styku dwóch elementów przemieszczających się względem siebie. Jedna część uszczelki jest ruchoma względem uszczelnianej powierzchni, natomiast druga jej część pozostaje trwale osadzona. Kształt i powierzchnie uszczelnień dostosowują się do powierzchni styku (Rys. 2).

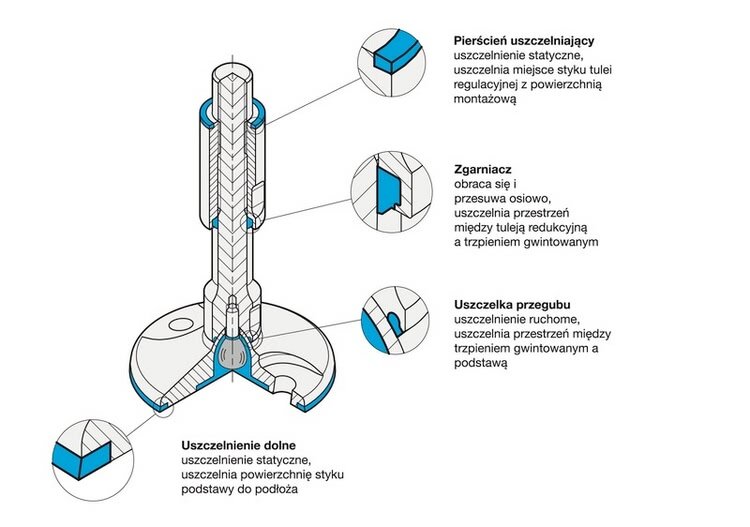

Konstrukcja stopy higienicznej GN20

Rys. 2 Konstrukcja stopy higienicznej GN 20 przedstawiająca sposób instalacji uszczelnień statycznych i dynamicznych.

We wszystkich produktach z serii HD użyto uszczelek wykonanych z uwodornionego kauczuku butadienowo – akrylowego (H-NBR), który cechuje się odpornością termiczną w zakresie od -25°C do +150°C. H-NBR jest syntetycznym polimerem, który powstał z modyfikacji polegającej na uwodorowieniu kauczuku nitrylowego (NBR). Uszczelnienia z H-NBR cechują się wysoką wytrzymałością na ściskanie i rozciąganie oraz stabilnością termiczną, a także większą odpornością na ścieranie niż NBR. Zachowują również odporność na oleje i smary mineralne, węglowodory alifatyczne, tłuszcze zwierzęce i roślinne, ozon, rozcieńczone kwasy i zasady.
