Zarządzanie projektem elektrod w programie VISI

Zarządzanie projektem elektrod w programie VISI
Program VISI pozwala użytkownikowi na wydajne zarządzanie całym projektem elektrod - począwszy od części roboczej elektrody, przez półfabrykat aż do uchwytu. Utworzone dane projektu można eksportować do raportu HTML. Innym rozwiązaniem jest skorzystanie z dokumentacji płaskiej i wygenerowanie automatycznych rysunków elektrod wraz z pozycją na obrabianym detalu.

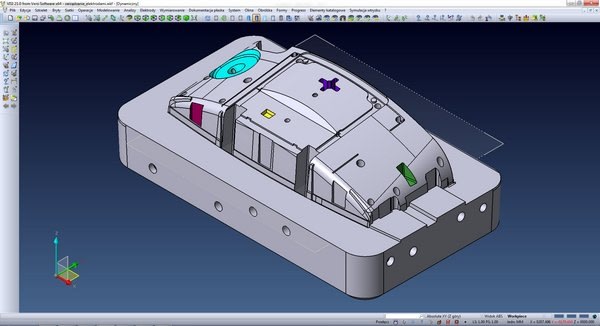

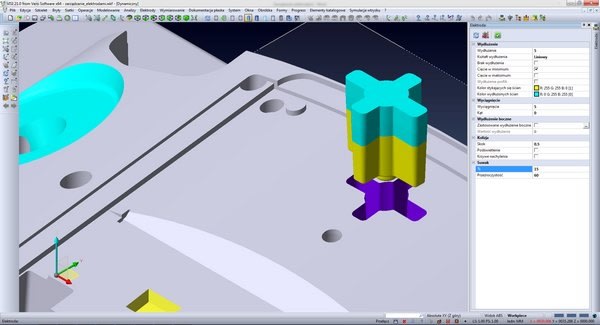

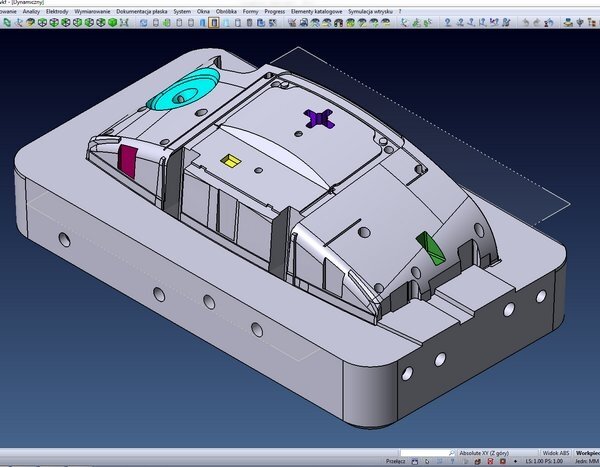

Priorytetem w projektowaniu elektrod jest bezkolizyjne odwzorowanie geometrii części roboczej. W tym celu należy wybrać polecenie Elektroda i wskazać geometrię modelu do odwzorowania. Szybki wybór ścian umożliwiają różne metody wskazywania. Przydatnymi opcjami są: wybór ścian stycznych, wskazywanie przez łamaną, wskazywanie za pomocą kolorów czy wskazywanie za pomocą okna. Istotne w tym przypadku są kierunki definiowania okna. Zaznaczenie geometrii od prawej do lewej podświetla wszystkie ściany modelu. Natomiast przy zakreślaniu obszaru w przeciwnym kierunku zaznaczane są tylko widoczne ściany. Wraz z geometrią należy wskazać kierunek erodowania oraz element, który będzie brany pod uwagę przy sprawdzaniu kolizji.

VISI

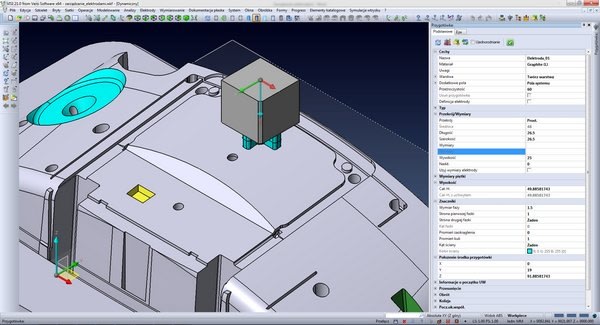

Po zdefiniowaniu części roboczej elektrody, można przejść do wygenerowania półfabrykatu poleceniem Przygotówka. W tym przypadku system nie przejdzie do okna dialogowego jeżeli nie zostanie wskazana wcześniej wyekstrahowana część robocza elektrody oraz geometria do sprawdzenia kolizji.

VISI

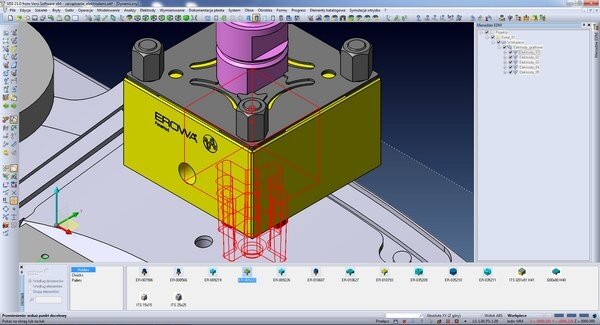

Mając tak utworzone elektrody, należy przejść do Menadżera elektrod. Zarządza on wszystkimi elektrodami projektu. Pozwala na symulację ich pracy oraz eliminację kolizji. Symulację można przeprowadzać w dowolnym kierunku, również dla erodowania pod kątem. Z poziomu Menadżera elektrod można również przypisać uchwyt do danej elektrody.

VISI


W dokumentacji płaskiej generowane są automatyczne rysunki elektrod z podstawowymi wymiarami gabarytowymi.

VISI


Więcej informacji na temat zarządzania elektrodami można znaleźć w materiale na kanale VISI w portalu YouTube.
