Ściąganie wypraski z rantem
Formy

Anonymous
2 lut 2015, 19:59 *.27.193.155

Witam
Szukam w miarę prostego rozwiązania na usuwanie z formy wypraski która ma dość znaczący kołnierz.
Można by to formować na różne sposoby poprzez dzielone i uchylne stemple jednak klient chce aby to było jak najbardziej proste rozwiązanie. Wypraska z polietylenu.
Forma jednokrotna.

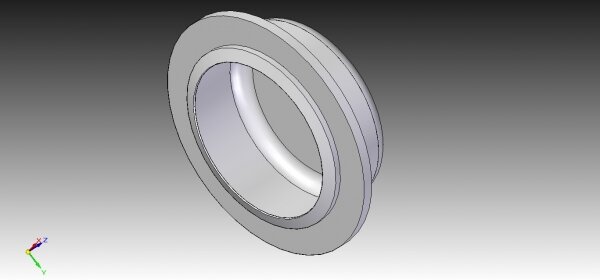

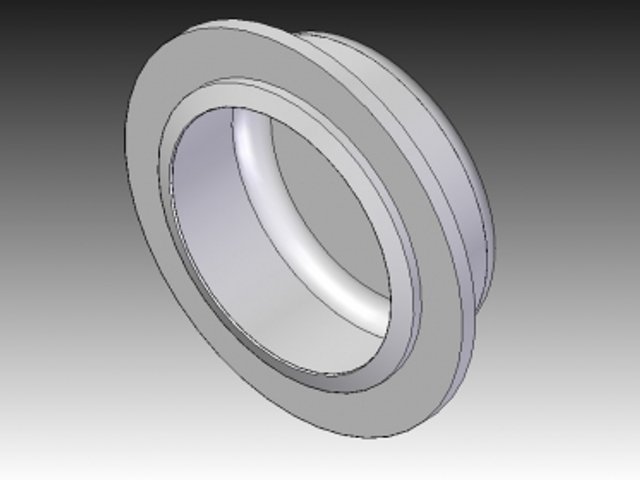

W załączniku zarys detalu jak by miał wyglądać.

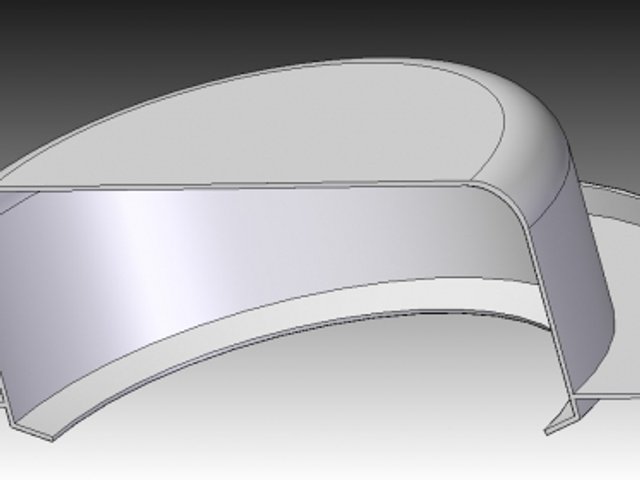

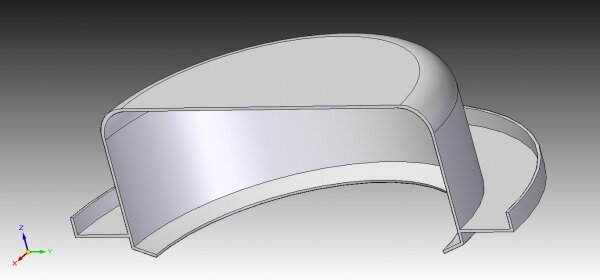

Drugie zdjęcie to przekrój przez wypraskę.

Anonymous
5 lut 2015, 19:14 *.27.194.5

Nikt nie ma podobnej formy??

Piotrzawadzinski
12 lut 2015, 21:15 Piotrzawadzinski

A może sprężone powietrze.

Dami024
12 lut 2015, 22:43 Dami024

Nie jestem specjalistą ale jeśli nie zależy na idealnych wymiarach wypraski to wstawił bym w matryce zaworek powietrza a stempel zastosował ruchomy na sprężynie z dodatkowym centralnym wypychaczem powietrznym.

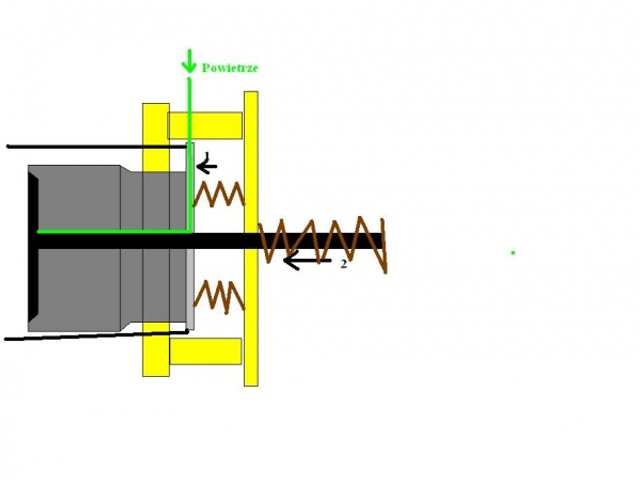

Artystą nie jestem... :b 1- to pierwszy ruch zaraz po otwarciu uwalniający wew. rant 2- wypychacz wraz z powietrzem. Dobrze dobrane parametry powinny pozwolić na usunięcie detalu.
Pozdro

Anonymous
20 lut 2015, 20:49 *.184.61.151

Dzięki wielkie
W sumie potwierdziły się moje przypuszczenia. Dokładanie tak samo miałem to rozwiązać. Jednak zleceniodawca projektu zrezygnował-sam będzie tworzył dokumentacje doświadczalnie.

Powodzenia mu życzę ;)
