Analiza Blank w Visi CAD/CAM

Analiza Blank w Visi CAD/CAM
Dystrybutor oprogramowania Visi, firma Verashape, przygotowała tutorial "Analiza Blank w Visi CAD/CAM". Podobnie jak inne funkcje wykorzystywane do rozwijania elementów modułu Visi Progress, Visi Blank rozkłada element na podstawie modelu powierzchniowego.

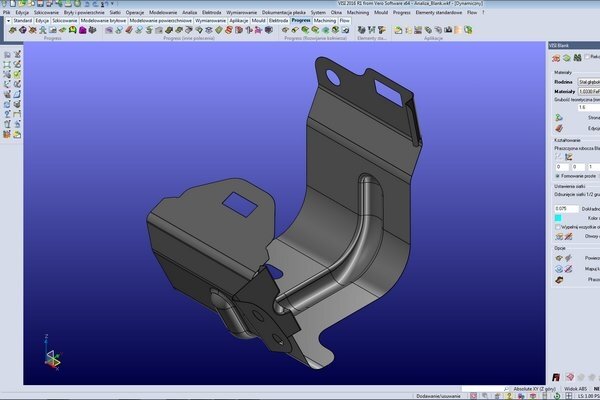

W pierwszej kolejności należy wyodrębnić warstwę powierzchniową. Dla wyekstrahowanej powierzchni należy wygenerować siatkę mesh. Niepotrzebne otwory mogą zostać wypełnione, aby nie brały udziału w procesie kształtowania, co mogłoby wpłynąć na kształt otrzymanego wykroju. Można natomiast określić warunki brzegowe, wprowadzające ograniczenia w procesie kształtowania. Po otrzymaniu siatki mesh dla określonych wymagań, należy przejść do wygenerowania modelu wykroju. Wraz z otrzymanym wykrojem zostaną podane informacje na temat jego parametrów wymiarowych (pole powierzchni, obwód, długość czy szerokość).

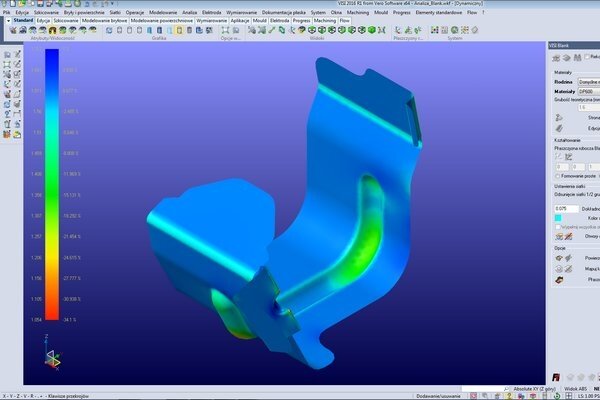

Procesowi rozwijania towarzyszy równoległa analiza rozkładu grubości na ściankach modelu. Obok modelu z naniesioną mapą kolorów, wyświetlana jest legenda informująca o wartościach grubości ścianek. Visi pokazuje również wartość siły potrzebnej do ukształtowania modelu. Analizę można zakończyć animacją, wizualizującą przebieg procesu kształtowania.
