Analiza części i projektowanie taśmy w VISI

Analiza części i projektowanie taśmy w VISI
Moduł Progress oprogramowania VISI brytyjskiego producenta Vero Software zawiera szereg funkcjonalności pozwalających na projektowanie tłoczników - począwszy od analizy części, poprzez projektowanie taśmy, aż do projektu narzędzia.

Odnosząc się do elementów z kołnierzami o zagięciach liniowych, pracę należy rozpocząć od polecenia Analiza części. Poszczególnymi etapami prowadzącymi użytkownika przez omawiane polecenie są: przypisanie materiału, wyodrębnienie warstwy obojętnej, automatyczne rozwinięcie elementu oraz zaprojektowanie kolejnych kroków kształtowania.

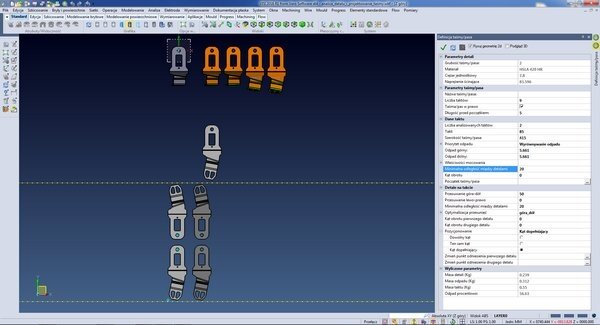

Kończąc analizę części, można przejść do projektowania taśmy poleceniem Analiza taśmy. Analizę taśmy rozpoczyna określenie podstawowych parametrów, opisujących: liczbę taktów, szerokość taśmy, odległości między elementami w poziomie i w pionie oraz kąt pozycjonowania.

VISI

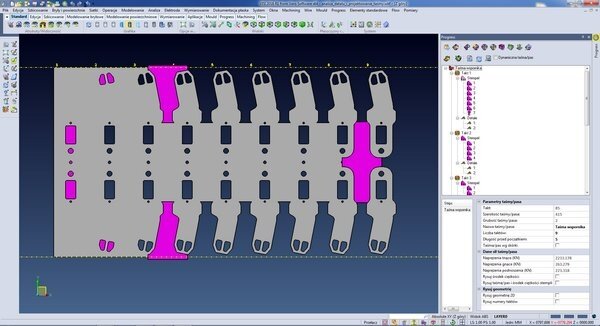

Po zatwierdzeniu okna definicji parametrów taśmy, przechodzi się do układu zawierającego zarys elementu oraz linie zagięć. Na tym etapie dodawane są wewnętrzne stemple wykrawające, zewnętrzne stemple odkrawające czy stemple pilotujące.

VISI

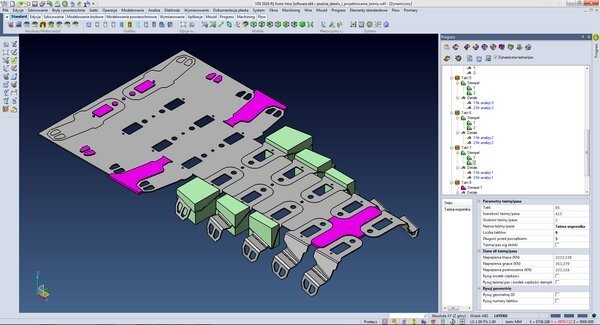

Mając zaprojektowane stemple wykrawające, należy przypisać do taśmy modele bryłowe utworzone w analizie części. Umożliwi to zaprojektowanie stempli gnących, których geometria jest automatycznie wyciągana ze ścian modelu.

VISI



Dla zaprojektowanej taśmy wyświetlane są siły wykrawania oraz gięcia elementów. Tak zaprojektowana taśma stanowi element wejściowy konstrukcji narzędzia wielotaktowego.
