Wysokowydajne wtryskarki szybkobieżne

Współczesne wtryskarki są bardzo skomplikowanymi, wielofunkcyjnymi maszynami do przetwórstwa tworzyw sztucznych. Ogólna budowa wszystkich ich typów jest podobna, ponieważ składają się one z pełniących tę sama rolę zespołów funkcyjnych. W zależności od rodzaju przetwarzanego tworzywa, sposobu pracy, rodzaju formy itp., są dostosowywane do wymogów poszczególnych wariantów technologii w sposób konstrukcyjny bądź przez zastosowanie specjalnego wyposażenia technicznego.

Obecnie istnieje wiele firm produkujących te urządzenia, a do poważnych graczy na tym rynku należy z pewnością szwajcarska firma Netstal, będąca częścią grupy KrausMaffei - jednego z wiodących dostawców urządzeń oraz systemów do przetwórstwa tworzyw sztucznych i gumy.

Polskim dystrybutorem urządzeń Netstala jest rodzinna firma Muehsam, która od 1954 roku uczestniczy w rozwoju polskiego sektora przemysłu tworzyw sztucznych.

Najnowszy produkt firmy Netstal, wtryskarki serii ELIOS

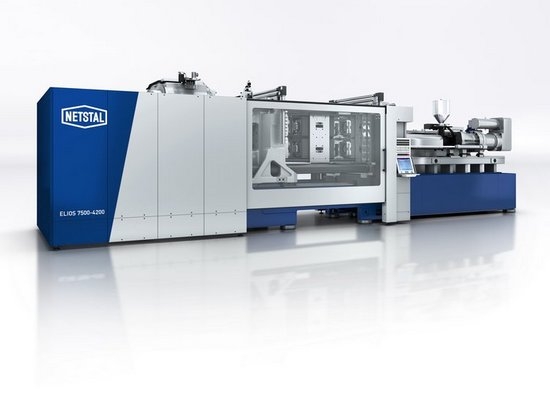

Podczas targów K2016 odbyła się światowa premiera najnowszej wtryskarki firmy Netstal. Jest to wtryskarka serii ELIOS. Tradycyjnie, należą one do grupy wysokowydajnych wtryskarek szybkobieżnych. Ze względu na wysokie wymagania produkcji cienkościennych wyrobów masowych, wtryskarki te charakteryzują się: wysoką powtarzalnością parametrów pracy, niezawodnością, energooszczędnością oraz wydajnością. Wszystko to zgodnie z hasłem „Engineering Excellence”. Głównym celem skonstruowania wtryskarki ELIOS było sprostanie oczekiwaniom rynku odnośnie maszyn o sile zamykania w zakresie 4500÷7500 kN.

Opatentowany energooszczędny napęd jednostki zamykania z rekuperacją energii kinetycznej

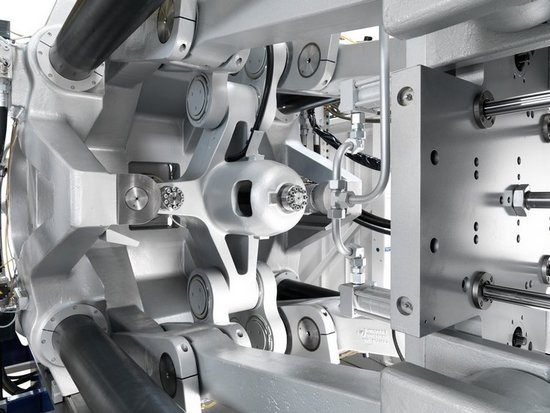

Jednostka zamykania bazuje na 5-cio punktowej dźwigni kolanowej, która do ruchów płyty ruchomej wykorzystuje opatentowany napęd hybrydowy. Netstal stwierdził, że do elektrycznego napędu jednostki zamykania wtryskarek powyżej siły zamykania 5000 kN, wykorzystuje się serwosilniki o bardzo dużej mocy. Prąd rozruchowy tych serwosilników jest kilkukrotnie większy od prądu znamionowego. Jednocześnie zamykanie i otwieranie formy charakteryzuje się dwiema fazami. Pierwsza (ruch zamykania/otwierania) charakteryzuje się: dokładnością pozycjonowania, dużą prędkością ruchów, dużym skokiem oraz małą siłą. Druga faza (wybudowanie siły zamykania/odryglowanie) charakteryzuje się: małym skokiem, krótkim czasem działania oraz dużą siłą.

Z tych powodów dla tej pierwszej fazy ruchów formy, wtryskarki serii ELIOS wykorzystują serwosilnik, który napędza specjalną podwójną przekładnię zębatą.

MuehsamW drugiej fazie praca serwosilnika wspomagana jest przez specjalnej konstrukcji napęd hydromechaniczny wykorzystujący 2 siłowniki hydrauliczne pracujące jednocześnie. Dzięki temu wtryskarka ELIOS o nominalnej sile zamykania 7500 kN wykorzystuje serwosilnik o mocy, który jest stosowany we wtryskarkach elektrycznych o dużo mniejszej sile zamykania (oszczędność zużycia energii oraz bardziej niezawodna konstrukcja).

Zestawienie tego typu napędu hybrydowego gwarantuje najkrótszy czas cyklu suchego według norm Euromap, który dla wtryskarki ELIOS 7500 wynosi tylko 1,9 sekundy. Dzięki temu, wtryskarki serii ELIOS są najszybszymi w swojej klasie, gwarantującymi wysoką powtarzalność parametrów pracy.

Centralna geometria dźwigni kolanowej gwarantuje brak odkształceń płyt mocujących oraz równomierne rozłożenie siły zamykania na powierzchni formy wtryskowej. Przyczynia się to do zwiększenia „żywotności” formy.

Wychodząc naprzeciw zwiększonym wymiarom form wtryskowych, wtryskarka ELIOS 7500 charakteryzuje się prześwitem międzykolumnowym 1050×1050 mm (opcjonalnie 1120×1120 mm) , oraz drogą otwarcia 1000 mm.

Podczas wyhamowania serwosilnika energia elektryczna jest odzyskiwana i wykorzystywana do wspomagania zasilania serwosilnika napędu hydraulicznego. Dzięki temu procesowi rekuperacji możliwe jest obniżenie zużycia energii elektrycznej nawet o 50%, w stosunku do wtryskarek wykorzystujących napędy w pełni hydrauliczne.

Najnowsze rozwiązania napędu hybrydowego

Przy konstruowaniu napędu hybrydowego wtryskarki ELIOS, firma Netstal opierała się na najnowszych bezkompromisowych rozwiązaniach. Zagwarantowało to optymalny napęd hybrydowy pod względem wydajności, niezawodności oraz zużycia energii elektrycznej dla każdej osi maszyny.

Na rozwiązanie to składają się: opisany już hybrydowy napęd jednostki zamykania, główny napęd hydrauliczny składający się z serwosilnika oraz zestawu pomp o zmiennym wydatku oraz elektryczny napęd obrotów ślimaka. Napęd hydrauliczny wspomagany jest akumulatorem gazowo olejowym. Dzięki temu, obok realizacji dynamicznych hydraulicznych funkcji wtryskarki (wtryskiwanie, praca wyrzutnika i ruchu agregatu), gwarantowane jest równomierne obciążenie pompy hydraulicznej. Zwiększa to jej żywotność oraz obniża zużycie energii elektrycznej.

Regulacja prędkości wtryskiwania oraz ciśnienia docisku realizowana jest w pętli sprzężania zwrotnego za pomocą najnowszej technologii dwuzaworowej (2 serwozawory). Pozwala to, w zależności od wielkości agregatu wtryskowego i opcji, na uzyskanie maksymalnej prędkości wtryskiwania do 2200 mm/s. Jednocześnie realizowane są ekstremalnie wysokie przyśpieszenia, aż do 20G.

Całość kontrolowana jest za pomocą najnowszego wysokowydajnego cyfrowego układu sterowania aXOS. Jest to dowolnie programowalny układ sterowania charakteryzujący się dużą elastyczności i łatwością programowania.

Muehsam

Koncepcja modułowej budowy wtryskarek firmy Netstal

Dla jak najlepszego dostosowania wtryskarek do żądanych potrzeb Klientów, firma Netstal wprowadziła modułowy system budowy maszyn. Dzięki temu można dowolnie zestawiać moduły: agregatu wtryskowego i napędu hydraulicznego oraz jednostki zamykania.

Budowa modułowa realizowana jest dla wtryskarek serii: ELION (wtryskarki z elektrycznym zamykaniem), EVOS (wtryskarki z hydraulicznym zamykaniem) oraz ELIOS. Maszyny te produkowane są w zakresie siły zamykanie 800÷7500 kN oraz z agregatami wtryskowymi wielkości od 60 (min. średnica ślimaka 16 mm) do 6000 (maks. średnica ślimaka 100 mm).

Obecnie produkowane są wtryskarki ELIOS o sile zamykania 6500 kN oraz 7500 kN. Do końca roku 2017 wprowadzone zostaną do sprzedaży modele o sile zamykania 4500 kN oraz 5500 kN.Inteligentne adaptacyjne moduły napędowe zapewniają wystarczającą moc hydrauliczną oraz optymalną wydajność energetyczną w całym systemie. Na obecną chwilę istnieje łącznie 33 kombinacji tych modułów.

Wtryskarki te budowane są z dużym stopniem elastyczności mediów, optymalnej dostępności zaworów powietrznych, napędów hydraulicznych form (np. rdzenie), rozdzielaczy wody chłodzącej oraz gniazd dla podłączenia dodatkowych urządzeń peryferyjnych. Zapewnia to idealne dostosowanie wtryskarek do danego zastosowania. Dzięki budowie modułowej każda maszyna jest indywidualnie dostosowana do zróżnicowanych potrzeb użytkowników.

Najnowszy układ sterowania aXOS 8

Zaprezentowany na targach K’2016 najnowszy układ sterowania aXOS 8 oprócz wtryskarek serii ELIOS, będzie także stosowany we wtryskarkach serii ELION. Dzięki nowemu menadżerowi komponentów oraz zwiększeniu ilości wyświetlanych krzywych odniesienia zwiększono programowo wydajność wtryskarki.

Nowy menadżer umożliwia graficzne przedstawienie całego procesu pracy wtryskarki i umożliwia łatwy i bezpośredni dostęp do wszystkich zainstalowanych komponentów. Zwiększona ilość krzywych odniesienia ułatwia kontrolę parametrów procesu. Każda krzywa rzeczywista może zostać potraktowana jako krzywa odniesienia dla następnych cykli.

Czytelnie porównane są krzywe wartości zadanych z krzywymi wartości rzeczywistych. Jest to funkcja, która ułatwia ustawienie procesu produkcyjnego. Całość zamknięta jest w łatwym w obsłudze i czytelnym wychylnym panelu sterującym.

Dzięki wieloletniemu doświadczeniu firmy Netstal w produkcji wysokowydajnych, precyzyjnych wtryskarek szybkobieżnych, seria ELIOS zapewni bezpieczeństwo w produkcji detali tworzywowych.

Zgodnie z tradycją, firma Netstal dzięki wtryskarkom serii ELIOS wyznacza nowe możliwości w przetwórstwie tworzyw sztucznych. Wtryskarki te gwarantują niezawodną, energooszczędną i opłacalną produkcję.
