Domowe zalewanie elementu w twardej gumie
Projekt

20 lip 2018, 13:06 Xkam555

Witam,


Potrzebuję zalać twardą gumą element piezoelektryczny.

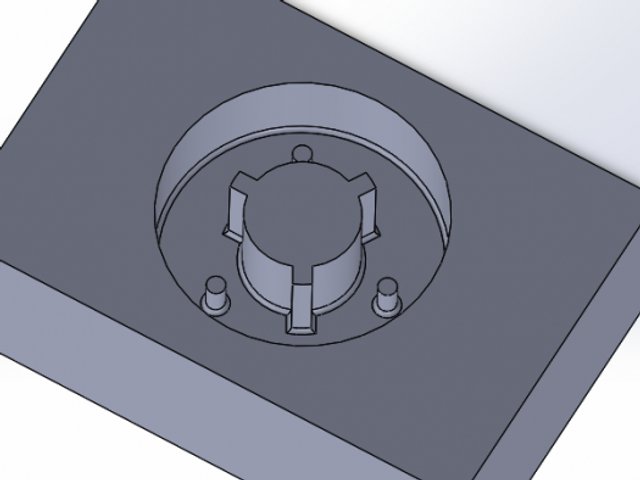

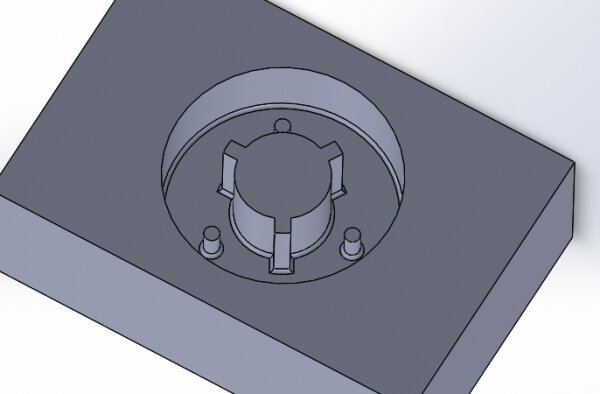

Do zalewania mógłbym wykonać taką formę jak w załączniku. Wewnątrz są ta wypustki z podłoża aby na nich pierścień mógł się oprzeć, a te od środka aby mógł być wycentrowany.

Tylko teraz pojawia się pytanie... Z jakiego materiału forma, jaki materiał i jak to zrobić w domu? Zależy mi na tym aby materiał był twardy, ale wykazywał chociaż minimalną elastyczność, więc plastik odpada, bo zależy mi na tym aby to nie pękło (będzie to ściskane).

No chyba, że są firmy które zajmują się takimi rzeczami? Jeśli tak to orientacyjnie jaka byłaby cena takiego czegoś - na początek jedna sztuka, a jeśli będzie wszystko działało tak jak w założeniu to więcej. Zewnętrzna średnica to 15mm, a grubość 5mm.


Z góry dziękuję za pomoc i pozdrawiam

27 lip 2018, 20:26 Piotrzawadzinski

Xkam555 #(on) napisał:

Witam,


Potrzebuję zalać twardą gumą element piezoelektryczny.

Do zalewania mógłbym wykonać taką formę jak w załączniku. Wewnątrz są ta wypustki z podłoża aby na nich pierścień mógł się oprzeć, a te od środka aby mógł być wycentrowany.

Tylko teraz pojawia się pytanie... Z jakiego materiału forma, jaki materiał i jak to zrobić w domu? Zależy mi na tym aby materiał był twardy, ale wykazywał chociaż minimalną elastyczność, więc plastik odpada, bo zależy mi na tym aby to nie pękło (będzie to ściskane).

No chyba, że są firmy które zajmują się takimi rzeczami? Jeśli tak to orientacyjnie jaka byłaby cena takiego czegoś - na początek jedna sztuka, a jeśli będzie wszystko działało tak jak w założeniu to więcej. Zewnętrzna średnica to 15mm, a grubość 5mm.


Z góry dziękuję za pomoc i pozdrawiam


Witam.Do zalewnia najprościej użyć silikonów chemoutwardzalnych. Twardość od 30 do 95 Sha.Formę na pojedyncze sztuki można wykonać nawet z gipsu lub np ze stopu Wooda.

Powodzenia

Radosława

28 lip 2018, 8:29 Xkam555

Piotrzawadzinski #(on) napisał:
Xkam555 #(on) napisał:

Witam,


Potrzebuję zalać twardą gumą element piezoelektryczny.

Do zalewania mógłbym wykonać taką formę jak w załączniku. Wewnątrz są ta wypustki z podłoża aby na nich pierścień mógł się oprzeć, a te od środka aby mógł być wycentrowany.

Tylko teraz pojawia się pytanie... Z jakiego materiału forma, jaki materiał i jak to zrobić w domu? Zależy mi na tym aby materiał był twardy, ale wykazywał chociaż minimalną elastyczność, więc plastik odpada, bo zależy mi na tym aby to nie pękło (będzie to ściskane).

No chyba, że są firmy które zajmują się takimi rzeczami? Jeśli tak to orientacyjnie jaka byłaby cena takiego czegoś - na początek jedna sztuka, a jeśli będzie wszystko działało tak jak w założeniu to więcej. Zewnętrzna średnica to 15mm, a grubość 5mm.


Z góry dziękuję za pomoc i pozdrawiam


Witam.Do zalewnia najprościej użyć silikonów chemoutwardzalnych. Twardość od 30 do 95 Sha.Formę na pojedyncze sztuki można wykonać nawet z gipsu lub np ze stopu Wooda.

Powodzenia


Witam,


Dziękuję bardzo za odpowiedź.

Jaka twardość będzie odpowiednia. Jest to element który będzie pracował pomiędzy śrubą rzymską a zwykłą śrubą i będzie wstępnie dociśnięty do śruby rzymskiej nakrętką. W związku z tym przy ruchu śruby rzymskiej będzie ściskany w granicy luzu gwintu M6. Ten luz jest bardzo mały, więc przemieszczenie też bardzo małe, czyli fajnie jeśli ten silikon nie będzie się bardzo odkształcał, bo wtedy na element piezo nic nie przejdzie?

Czy po prostu zaczynać powiedzmy od 70 ShA i dalej w górę do uzyskania zadowalającego efektu?

Ponadto mógłbyś polecić jakiś sklep z takimi silikonami? Nie mogę znaleźć nic konkretnego - same dentystyczne... Czy o taki chodziło?

A w kwestii formy, jeśli chcę zrobić kilka sztuk w takiej aluminiowej formie lub stalowej to czym pokrywać formę aby element łatwo wyjąć po zastygnięciu?


Dziękuję ;)

7 sie 2018, 21:06 Piotrzawadzinski

Na pytanie od jakiej twardości zacząć musisz odpowiedzieć sobie sam, dla porównania polwinit kablowy (osłonowy ) ma ok 70 Sha. Sklep z silikonami i inną chemią znajduje się w Warszawie na skrzyżowaniu Al Jerozolimskich i pl Starynkiewicza (wejście od pl Starynkiewicza). Właściciel ma dużą wiedzę i chętnie pomaga klientom.Niestety nie pamiętam nazwy firmy Musisz poszukać w necie pod hasłem silikony. Środek rozdzielczy to też silikon np używany przy wtryskiwaniu.

Powodzenia
