Zwiększenie efektywności urządzeń peryferyjnych dzięki modułom SmartWire-DT

Zwiększenie efektywności urządzeń peryferyjnych dzięki modułom SmartWire-DT

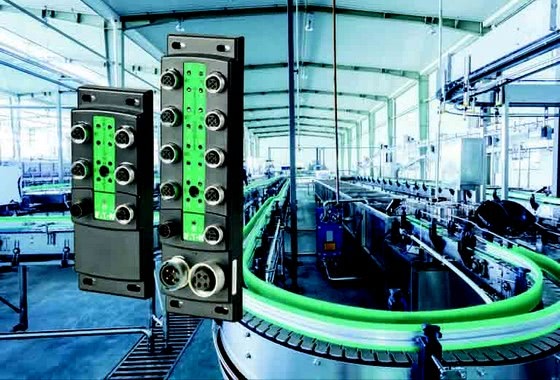

Firma Eaton rozszerza swoją ofertę inteligentnego systemu okablowania i komunikacji SmartWire-DT o dodatkowe bloki kompaktowych modułów I/O (wejść/wyjść) IP67. Dzięki tym modułom firma zarządzająca energią zapewnia producentom maszyn i systemów możliwość szybkiego i łatwego zintegrowania większej liczby czujników i siłowników do linii SmartWire-DT. W ten sposób konsekwentnie rozszerzane są korzyści wynikające z filozofii SmartWire-DT, takie jak znacznie łatwiejsze planowanie, projektowanie, okablowanie, wstępna obsługa i konserwacja. Korzyści te dostępne są obecnie poza szafą sterowniczą dzięki nowym produktom IP67.

Dwie wielkości modułów umożliwiają podłączenie maksymalnie osiem (4 złącza M12) lub maksymalnie szesnaście (8 złączy M12) czujników lub elementów wykonawczych. Portfolio produktów zawiera liczne warianty w różnych wersjach. Obok prostych modułów wejść i wyjść dostępne są hybrydowe moduły oraz dowolnie konfigurowane moduły we/wy. Wykonania z dodatkowym zewnętrznym zasilaniem odpowiadają na potrzeby w zastosowaniach wymagających większych nakładów energii.

Oprócz wyjść 24 V DC o obciążalności 0.5 A, dostępne są również urządzenia z prądem wyjściowym 2 A; Umożliwiają one na przykład bezpośrednie uruchamianie zaworów. Jeśli zewnętrzne zasilanie elektryczne ulegnie awarii, połączenie komunikacyjne i funkcja odczytu wejść zostaną zachowane, ponieważ zasilanie gwarantuje linia SmartWire-DT. Szczegółowe rozwiązywanie problemów związanych z diagnostyką. Układy wykrywają zaburzenia spowodowane przeciążeniem i zwarciem, sygnalizują stan zasilania, przeciążenie w zasilaczu czujnika. Wykrywany jest także stan awaryjny polegający na braku czujnika istotnego dla systemu nadrzędnego sterowania.

Bogate portfolio urządzeń, które można już teraz podłączyć do SmartWire-DT w obrębie szafy sterowniczej składa się m. in. z urządzeń kontrolnych i sygnalizacyjnych, styczników, wyłączników silnikowych, softstarterów, rozruszników, przetwornic częstotliwości i rozłączników bezpiecznikowych a także wyłączników mocy. Poza szafą sterowniczą dostępne są moduły I/O (wejść/wyjść) IP67 (złącza typu T) do podłączenia poszczególnych cyfrowych i analogowych sygnałów procesowych.

Znane możliwości SmartWire-DT dotyczą również bloku nowych modułów: komunikacja z różnymi protokołami magistral komunikacyjnych pozwala konstruktorom maszyn łatwo łączyć swoje systemy z różnymi systemami nadrzędnymi. Obecnie jest to możliwe za pośrednictwem modułów gateway dla sieci Profibus-DP, CANopen, Modbus-TCP, Ethernet/IP, Profinet, Powerlink, Ethercat i Sercos III. Za pomocą SmartWire-DT użytkownicy mogą połączyć aż do 99 urządzeń, począwszy od prostych czujników po zaawansowane przemienniki częstotliwości, rozprowadzonych w odległości do 600 m od modułu gateway.

Firma Eaton zapewnia sprawdzone wsparcie przy planowaniu i konfiguracji sieci SmartWire-DT za pomocą oprogramowania SWD-Assist. Wystarczy zaledwie kilka kliknięć myszą, a operator po prostu wybiera wszystkie elementy systemu w aplikacji narzędziowej. Uzyskana konfiguracja może być łatwo sprawdzona przy użyciu odpowiedniej funkcji oprogramowania. Możliwość uruchomienia wszystkich elementów SmartWire-DT poprzez interfejs diagnostyczny modułu gatway ułatwia uruchomienie zainstalowanej sieci bez potrzeby podłączania sterownika PLC.

Żródło: Eaton
