PiXARGUS wdraża system kontroli w linii produkcyjnej profili gumowych
ProfilControl 7 RubberFleX to modułowy system inline do kontroli wymiarów i powierzchni w procesie wytłaczania gumy. Konfiguracja od jednej do ośmiu kamer umożliwia kontrolę uszczelek samochodowych oraz technicznych wyrobów gumowych.
PiXARGUS wprowadził ProfilControl 7 RubberFleX, system inline zaprojektowany z myślą o szczególnych wymaganiach dotyczących pomiaru i kontroli w procesie wytłaczania gumy. Urządzenie kontroluje złożone geometrie i powierzchnie profili, łącząc możliwości inspekcyjne z uproszczoną, modułową konstrukcją. Należy do nowej serii ProfilControl 7 XLine, opartej na 25 latach rozwoju technologii ProfilControl. Podczas opracowywania tej serii PiXARGUS uprościł sprzęt i skonsolidował oprogramowanie wokół zadań kontrolnych wymaganych w poszczególnych zastosowaniach i branżach. ProfilControl 7 RubberFleX ma zapewniać odpowiednio dobrane połączenie sprzętu i oprogramowania do procesów wytłaczania gumy. Michael Frohn, menedżer sprzedaży w PiXARGUS, powiedział: „ProfilControl 7 RubberFleX zapewnia dokładnie odpowiednie połączenie sprzętu i oprogramowania, aby sprostać wyzwaniom procesów wytłaczania gumy, ani więcej, ani mniej”.
Modułowa głowica czujnikowa z maksymalnie ośmioma kamerami

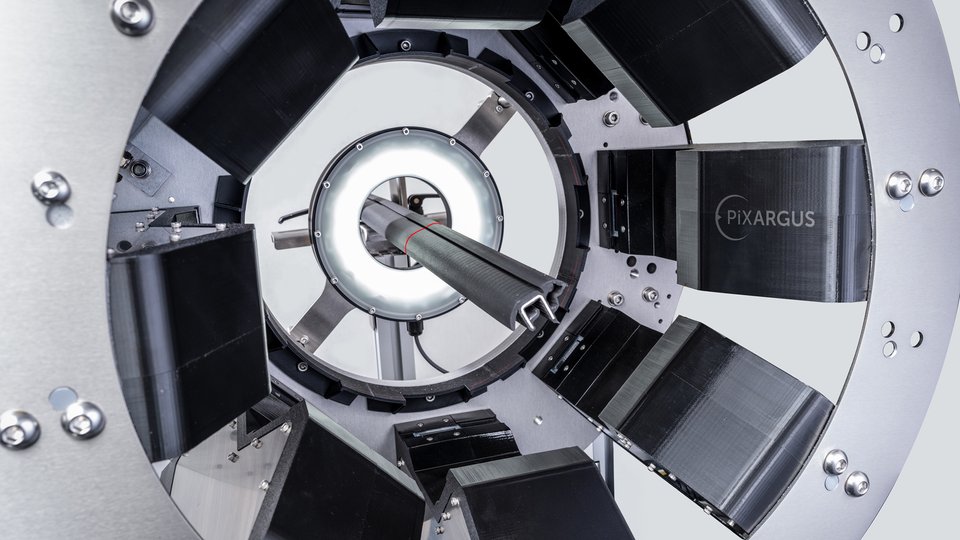

ProfilControl 7 RubberFleX zaprojektowano z uwzględnieniem wymagań jakościowych przemysłu motoryzacyjnego. System może kontrolować elastyczne, zmienne i filigranowe profile gumowe, od prostych po bardzo złożone geometrie. Modułowa głowica czujnikowa nie ma pełnej obudowy ani pokrywy na zawiasach. Zamiast tego zastosowano otwartą płytę czujnikową z określonym układem otworów, który umożliwia elastyczne rozmieszczenie czujników optycznych.
System można skonfigurować z maksymalnie ośmioma specjalistycznymi kamerami. Taki układ umożliwia ciągłą i kompletną rejestrację wszystkich obszarów profilu, które pozostaną później widoczne. Liczbę oraz położenie kamer można dostosować do zadania kontrolnego i wymagań jakościowych danego zastosowania.
Kontrola wymiarów i powierzchni
Do 700 wysokowydajnych diod LED wytwarza jednorodne pole oświetlenia o wysokim natężeniu światła, natomiast oprogramowanie ProfilControl odfiltrowuje zakłócające światło zewnętrzne. System mierzy kontury, odległości, kąty, promienie, wysokości, szerokości i wymiary zaciskowe. Wykrywa także wady powierzchni, w tym plamki, otwory, zarysowania, pęcherze, pęknięcia i odchylenia barwy.
Opracowana przez PiXARGUS funkcja MultiArea wykorzystuje wirtualne kamery do równoległej kontroli kilku pól widzenia. Według firmy pozwala to wykrywać wady i ich źródła na wczesnym etapie procesu produkcyjnego, ograniczając ryzyko wytwarzania produktów niezgodnych ze specyfikacją. Celem kontroli jest zapewnienie odpowiedniej jakości powierzchni i dokładności wymiarowej.
Oprogramowanie wspiera intuicyjną obsługę oraz zautomatyzowane procesy kontroli. Funkcje analityczne ułatwiają śledzenie wad, a dodatkowe funkcje wspomagające pomagają operatorom konfigurować kontrolę produktów o różnych właściwościach powierzchni. System może na przykład zaproponować odpowiednią wartość chropowatości, eliminując konieczność jej ręcznego określania przez operatora.
Zastosowania poza samochodowymi profilami uszczelniającymi
Modułową głowicę czujnikową można wyposażyć w od jednego do ośmiu czujników optycznych, co pozwala dostosować konfigurację do szerokiej gamy produktów i zastosowań EPDM. Oprócz konwencjonalnych samochodowych profili uszczelniających ProfilControl 7 RubberFleX może kontrolować techniczne profile gumowe stosowane w klimatyzatorach, lodówkach, oknach i innych zastosowaniach.

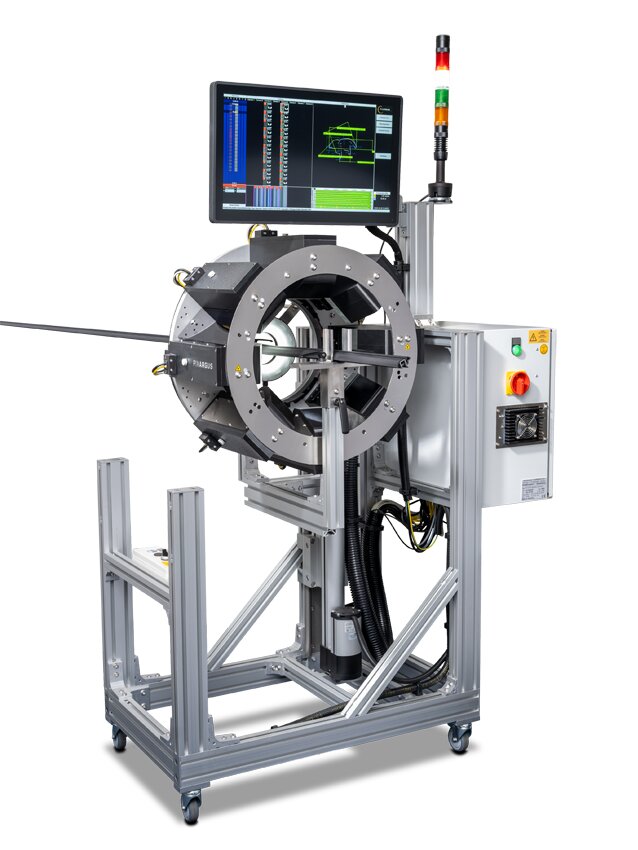

Kluczowa jest efektywność: ProfilControl 7 RubberFleX, jako system przeznaczony do wyrobów wytłaczanych z gumy, kontroluje elastyczne, zmienne i filigranowe profile gumowe. Urządzenie odpowiada na wymagania jakościowe przemysłu motoryzacyjnego, a także może kontrolować techniczne profile gumowe stosowane w klimatyzatorach, lodówkach, oknach i innych zastosowaniach
Kompletne konfiguracje i funkcje opcjonalne
ProfilControl 7 RubberFleX jest dostępny jako kompletny system do standardowych zastosowań w wytłaczaniu profili gumowych i może być rozbudowywany zgodnie z wymaganiami użytkownika. Można go skonfigurować do pomiaru wymiarów, kontroli powierzchni lub połączyć obie funkcje w jednym systemie przeznaczonym do kompleksowej inspekcji.
Wyposażenie standardowe obejmuje zewnętrzny monitor wielodotykowy o przekątnej 21,5 cala, mobilną ramę wsporczą oraz enkoder. Opcjonalne konfiguracje są dostępne do zastosowań specjalnych, w tym kontroli otworów i flokowania, wytłaczania zmiennego oraz zarządzania gęstością wad, czyli DDM.
