Szybkie łączenie tablic wskaźników dzięki technologii ultradźwiękowej Fast joining of instrument clusters using ultrasonics

Interesującym rozwiązaniem technicznym jest opracowana przez firmę Herrmann Ultraschall i wielokrotnie już stosowana metoda precyzyjnego montażu sonotrod. Ta specjalnie opracowana technologia sztywnego mocowania całego ultradźwiękowego zestawu drgającego z częstotliwością 20 kHz pozwala na precyzyjne pozycjonowanie sąsiadujących sonotrod w odstępach zaledwie 0,2 mm na nierzadko skomplikowanych trójwymiarowych konturach tablic wskaźników. Często wykorzystuje się też nieruchome sonotrody jako przyrząd do danego elementu. Od góry na klosz przesuwany jest stempel odlany z żywicy, który wykonuje ruch zgrzewania. Zależnie od sytuacji możliwe jest także zamontowanie nieruchomych sonotrod od góry i dosuwanie tablicy wskaźników wraz z gniazdem od dołu, w stronę sonotrod.

Obecnie zgrzewanie ultradźwiękowe tablic wskaźników nie jest wykorzystywane jedynie do mocowania kloszy. Codzienne prace obejmują również elementy dekoracyjne w rodzaju chromowanych pierścieni bądź całych ram osłaniających i szybek wyświetlaczy. W przypadku tych aplikacji z reguły wykorzystuje się nitowanie ultradźwiękowe przy częstotliwości 35 kHz. W przeciwieństwie do klasycznego zgrzewania ultradźwiękowego, gdzie dwie powierzchnie poddawane są fugowaniu, w przypadku nitowania ultradźwiękowego materiał jest plastyfikowany i formowany jest łeb nitu.

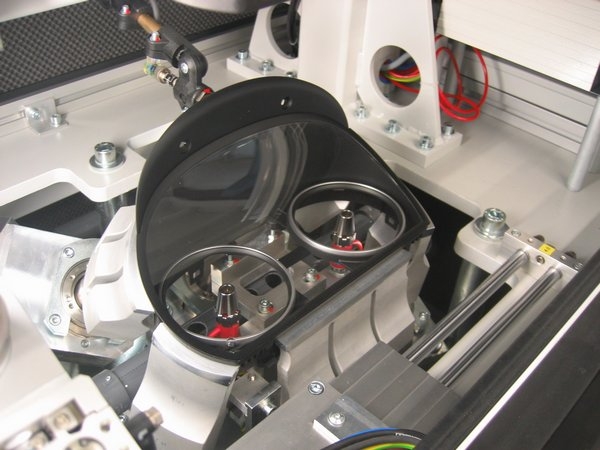

Tablica wskaźników po włożeniu


Aby jednak wykonać poprawne i pewne połączenie zgrzewane ultradźwiękowo, wymagana jest dopasowana do tej techniki konstrukcja części. Nie oznacza to wcale większego stopnia skomplikowania niż w przypadku innych metod łączenia, choć jednocześnie stanowi warunek powodzenia operacji. Przede wszystkim wiarygodny dostawca technologii ultradźwiękowej powinien zapewnić klientowi odpowiednie porady i pomoc na każdym etapie procesu wdrażania rozwiązania.

Herrmann Ultraschalltechnik

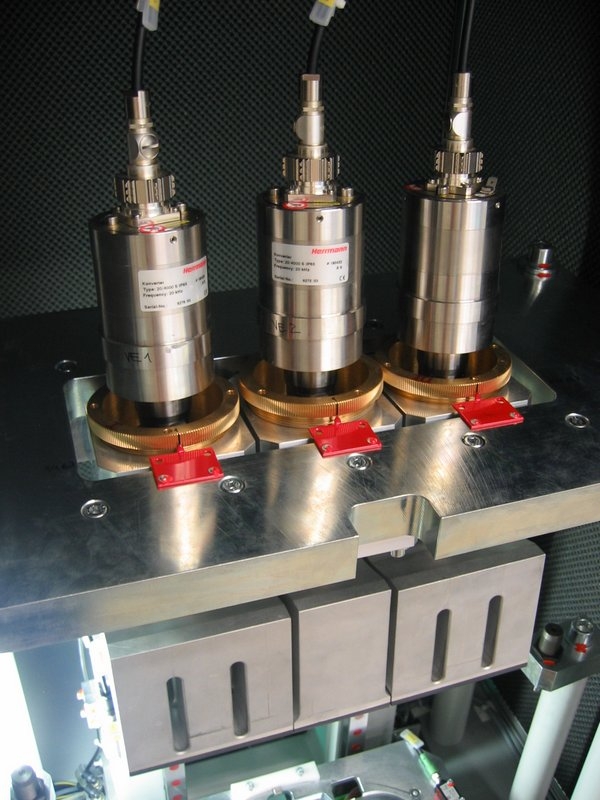

Technika osadzania sztywnych sonotrod



Firma Herrmann Ultraschalltechnik zaprezentuje swoją ofertę podczas targów MSV w Brnie (14-18 września, hala G1, stoisko 31) oraz na targach Fakuma w niemieckim Friedrichshafen (13-17 października, hala A4, stoisko 4108).

Więcej informacji można znaleźć na stronie internetowej www.herrmannultraschall.com.
