Przedstawiamy moduł VISI Progress, który zawiera w sobie funkcjonalności do rozwijania i analizy kołnierzy nieliniowych i przetłoczeń. Dostawcą oprogramowania VISI jest firma Verashape.

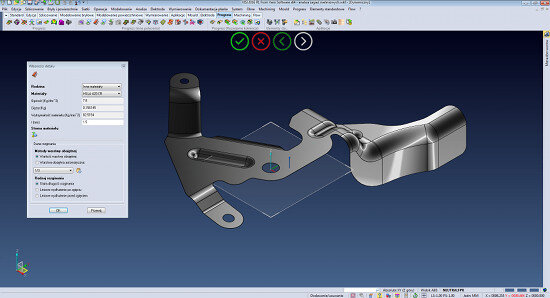

Analizę części z kołnierzami nieliniowymi i przetłoczeniami należy rozpocząć od wyodrębnienia modelu powierzchniowego. Powierzchni tej można przypisać odpowiedni materiał, grubość oraz parametry warstwy obojętnej:

Kołnierze nieliniowe i przetłoczenia


Następnie przechodzimy do rozwijania poszczególnych kołnierzy i przetłoczeń. Do rozwijania wspomnianych cech służą polecenia Rozwijanie kołnierza nieliniowego oraz Rozwijanie Blank.

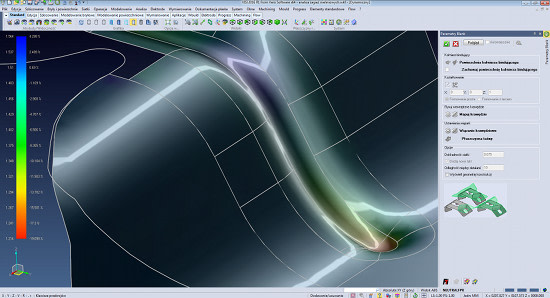

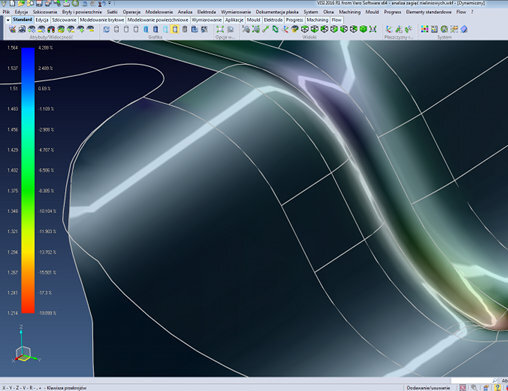

Równolegle, podczas rozwijania przeprowadzane są obliczenia rozkładu grubości na kształtowanych ściankach modelu. Pozwala to na wykrycie miejsc krytycznych pocienień czy obszarów spęczania:

Kołnierze nieliniowe i przetłoczenia

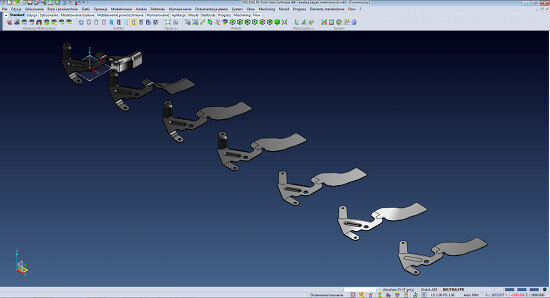

Funkcje rozwijania bazują na modelu powierzchniowym, który generowany jest na początku projektu. Po zakończeniu rozwijania i uzyskaniu wykroju modele powierzchniowe zamienia się na modele bryłowe:

Kołnierze nieliniowe i przetłoczenia

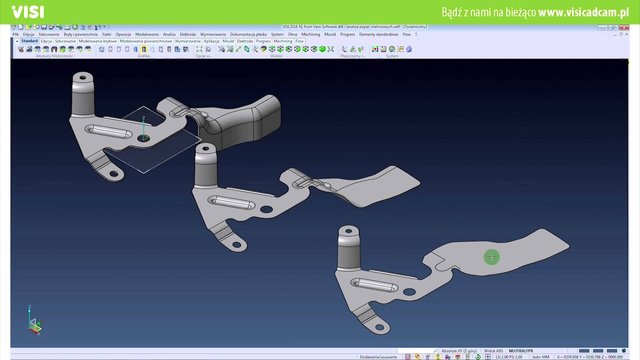

Więcej można zobaczyć na poniższym filmie:
